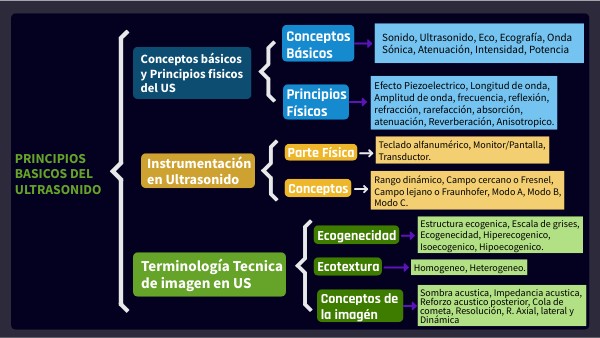

Cuadro Sinóptico - Conceptos de Ultraonido

Conceptos Básicos

Sonido, Ultrasonido, Eco, Ecografía, Onda Sónica, Atenuación, Intensidad, Potencia

Conceptos básicos y Principios fisicos del US

Efecto Piezoelectrico, Longitud de onda, Amplitud de onda, frecuencia, reflexión, refracción, rarefacción, absorción, atenuación, Reverberación, Anisotropico.

Principios Físicos

Teclado alfanumérico, Monitor/Pantalla, Transductor.

Parte Física

PRINCIPIOS BASICOS DEL ULTRASONIDO

Instrumentación en Ultrasonido

Rango dinámico, Campo cercano o Fresnel, Campo lejano o Fraunhofer, Modo A, Modo B, Modo C.

Conceptos

Estructura ecogenica, Escala de grises, Ecogenecidad, Hiperecogenico, Isoecogenico, Hipoecogenico.

Ecogenecidad

Terminología Tecnica de imagen en US

Ecotextura

Homogeneo, Heterogeneo.

Sombra acustica, Impedancia acustica, Reforzo acustico posterior, Cola de cometa, Resolución, R. Axial, lateral y Dinámica

Conceptos de la imagén

1.- Sonido: El sonido es el resultado de la energía mecánica que viaja a través de la materia en forma de onda produciendo compresión y rarefacción alternas. 2.- Ultrasonido: El ultrasonido se define como aquel sonido que tiene una frecuencia mayor de la que puede ser oída por los seres humanos, por lo que cualquier sonido que tenga una frecuencia mayor de 20.000 Hz es US. 3.- Eco: Son sonidos, ondas sonoras, que se reflejan, rebotan, tras chocar contra una superficie o barrera capaz de reflejarlos. 4.-Ecografía: Técnica diagnóstica que recoge los ultrasonidos que emite una sonda, que atraviesan hasta cierta profundidad del cuerpo para aprovechar la diferente velocidad de propagación de los tejidos para transformar las señales que llegan en impulsos eléctricos que se visualizan en la pantalla en escala de grises. 5.- Onda sónica: Una onda sónica es una vibración mecánica que se propaga a través de un medio elástico, como el aire o el agua, a una frecuencia que está fuera del rango de audición humana, es decir, por encima de los 20,000 hertzios. 6.- Atenuación: La atenuación es una reducción en la potencia de transmisión de señal entre una fuente y el destino. 7.- Intensidad: Es la cantidad de energía recibida por unidad de superficie. 8.- Potencia: Se refiere a la cantidad de energía transmitida por las ondas ultrasónicas. 9.- Efecto Piezoelectrico: Propiedad de algunos cristales que, al recibir corriente eléctrica, se contraen y dilatan generando vibraciones, es decir energía acústica. Y a la inversa, al recibir la presión de ondas acústicas convierten esta energía mecánica en energía eléctrica.

Conceptos Básicos

CONCEPTOS BÁSICOS Y PRINCIPIOS FISICOS DEL ULTRASONIDO

1.- Longitud de Onda: Distancia entre dos puntos idénticos correspondientes en un ciclo de onda, medida desde un punto hasta el siguiente punto donde la onda se repite. 2.- Amplitud de Onda: Se refiere a la altura máxima de una onda, medida desde la línea base hasta el pico de la onda. 3.- Frecuencia: La frecuencia es el número de oscilaciones completas (ciclos) que ocurren en una onda en un segundo. Una alta frecuencia significa que la onda se repite rápidamente, mientras que una baja frecuencia indica una repetición más lenta. 4.- Reflexión: fenómeno en el cual las ondas ultrasónicas rebotan en una interfaz entre dos medios con diferentes propiedades acústicas, una parte del haz se refleja en forma de ecos y la otra parte continúa hacia la siguiente interfase. 5.- Refracción: Fenómeno en el que el haz de ultrasonidos es desviado cuando incide con un determinado ángulo sobre una in- terfase reflectante situada entre dos medios en los que la velocidad de dichos ultrasonidos es diferente. 6.- Absorción: Consiste en la pérdida de energía que se produce cuando un haz de ultrasonidos atraviesa un medio, haciendo que las partículas que lo componen comiencen a vibrar. 7.- Atenuación: La atenuación es una reducción en la potencia de transmisión de señal entre una fuente y el destino. 8.- Rarefacción: Las regiones que tienen relativamente pocas moléculas se conocen como rarefacciones y corresponden a zonas de baja presión. 9.- Reverberación: Es un fenómeno en el cual las ondas ultrasónicas se reflejan repetidamente entre dos estructuras, creando un patrón de eco. 10.- Anisotrópico: Una sustancia anisotrópica es aquella que muestra propiedades diferentes dependiendo de la dirección de la medición, son medios dependientes de la dirección que se componen de estructuras cristalinas asimétricas.

CONCEPTOS BÁSICOS Y PRINCIPIOS FISICOS DEL ULTRASONIDO

Principios Físicos

1.- Teclado Alfanumérico: Dispositivo de entrada que permite al usuario interactuar con el equipo de ultrasonido mediante la introducción de datos alfanuméricos, ajustes de configuración y comandos específicos.

Parte Física

2.- Monitor/Pantalla: Salida visual que muestra en tiempo real las imágenes generadas por las ondas ultrasónicas durante un estudio, proporcionando al usuario información detallada para propósitos diagnósticos.

3.- Transductor: Dispositivo capaz de transformar o convertir un determinado tipo de energía de entra- da en otra de diferente a la salida. En el caso de los transductores de ultrasonido, la energía ultrasónica se genera en el transductor que contiene a los cristales piezoeléctricos.

INSTRUMENTACIÓN EN ULTRASONIDO

Conceptos

1.- Rango dinámico: es el rango de diferencia tonal entre la parte más clara y la más oscura de una imagen, es decir, es la capacidad del sistema para distinguir entre las señales débiles y fuertes y mostrar estas diferencias en la imagen final.

2.- Campo cercano o zona de fresnel: El campo cercano se caracteriza por tener variaciones de intensidad debido a la interacción de máximos y mínimos para la generación del haz ultrasónico. Por lo tanto, el campo cercano es una zona en donde las ondas sonoras están interactuando entre sí y la intensidad presente en esta zona varia.

3.- Campo lejano o zona de franhuofer: Se refiere a la región donde las ondas ultrasónicas se han alejado lo suficiente del transductor para que se comporten de manera más predecible y puedan describirse de manera más simple.

INSTRUMENTACIÓN EN ULTRASONIDO

4.- Modo A modo de amplitud: Este modo de visualización es el más simple, se trata de una sola línea de escaneado, siendo es una presentación gráfica de las ondas de ultrasonido en función del tiempo. En este modo, el eje vertical representa la profundidad y el eje horizontal muestra el tiempo.

5.- Modo B modo de brillantez: El modo B es la representación pictórica de la suma de los ecos en diferentes direcciones (axial, lateral), es el más ampliamente utilizado en el diagnóstico por imágenes, este modo, las señales se muestran como una imagen anatómica bidimensional en escala de grises.

Conceptos

6.- Modo M modo de movimiento: Este modo se utiliza para crear imágenes de estructuras móviles y muestra las señales reflejadas por dichas estructuras en forma de ondas continuas a lo largo de un eje vertical, se realiza una representación gráfica de la señal, la amplitud es el eje vertical, el tiempo y la profundidad son el eje horizontal.

1.- Estructura Ecogénica: Se refiere a la capacidad de un tejido u órgano para producir ecos y reflejar los ultrasonidos en una imagen. Una estructura ecogénica generará ecos, lo que se traduce en un patrón visual en la imagen.

ECOGENECIDAD DE LA IMAGEN

2.- Escala de grises: se refiere a la representación visual de los diferentes niveles de intensidad de grises entre el blanco y el negro en una imagen. En ultrasonido, representa la variación de la intensidad de los ecos en la imagen.

3.- Hiperecogenico: Se refiere a una estructura que aparece particularmente blanca en una ecografía debido a una mayor reflexión de los ultrasonidos.

4.- Isoecogenico: Indica que una estructura tiene una capacidad de generar ecos similar a la de los tejidos circundantes, por lo que tiene un mismo nivel de gris y no se distingue fácilmente de su entorno.

TERMINOLOGÍA TÉCNICA DE IMAGENES EN US

ECOTEXTURA

5.- Hipoecogenico: Se refiere a una estructura que reflejan menos cantidad de ecos y, por lo tanto, aparece más oscuras o grises en la imagen ecográfica.

1.- Homogeneo: Una estructura se considera homogénea cuando su apariencia es uniforme en la imagen, ya que todos los órganos de esa área reflejan las ondas ultrasónicas de manera similar.

2.- Heterogeneo: Una estructura se considera heterogénea cuando muestra diferentes características y variaciones en la ecogenecidad en la imagen, por lo que algunos de sus componentes reflejan más ecos que otros.

CONCEPTOS DE LA IMAGEN

1.- Sombra Acústica: Zonas sin ecos que aparecen detrás de estructuras que reflejan todos los ultrasonidos. La imagen ecográfica muestra una zona oscura detrás de una estructura hiperecogénica.

2.- Refuerzo Acústico Posterior: Aumento en la amplitud de los ecos que se generan tras atravesar una estructura anecoica, este ajuste técnico intensifica las señales ultrasónicas después de atravesar un medio sin interfases en su interior o un medio más solido, formando una barrera blanca en la imagen.

3.- Impedancia Acústica: La impedancia acústica es la oposición que ofrecen las partículas de manera individual a una onda sonora que viaja a través de estas.

4.- Cola de Cometa: Este artefacto es el resultado de la reverberación que se produce dentro de un objeto metálico o vidrio. Se produce al chocar el haz de ultrasonidos contra una interfase estrecha y muy ecogénica. Entonces, detrás de esa interfaz, aparecen una serie de ecos lineales, en realidad reverberaciones, que producen una imagen que simula la cola de un cometa.

TERMINOLOGÍA TÉCNICA DE IMAGENES EN US

5.- Resolución: La resolución de una imagen se refiere a la cantidad de píxeles que componen la imagen, esta medida determina la calidad y nitidez de la imagen, pero para el US es la capacidad que tiene un equipo de ecografía para que dos puntos o interfases muy próximas entre sí se representen como ecos diferentes.

6.- R. Axial: Cuando es capaz de diferenciar dos puntos o interfaces muy próximas en la dirección del haz de ultrasonidos.

7.- R. Lateral: Cuando es capaz de diferenciar dos puntos o interfaces muy próximas situados en un eje perpendicular a la dirección del haz ultrasónico.

CONCEPTOS DE LA IMAGEN

8.- R. Lateral: Capacidad de un ecógrafo para la reproducción del movimiento de algunas estructuras y del movimiento de barrido del transductor.

FUENTES DE CONSULTA

1.- Rumack, Carol M. / Wilson, Stephanie R. / Charboneau, William J. / Johnson M. A. (2006) Diagnóstico por Ecografía (3ra Edición) Elsevier España 2.- Pineda Villaseñor C., Macías Palacios M., Bernal González A. (2012) Principios físicos básicos del ultrasonido. INVESTIGACIÓN EN DISCAPACIDAD, TECNOLOGÍA EN SALUD. MEDIGRAPHIC, Volumen 1 (No. 1). 3.- Díaz Rodríguez N., Garrido Chamorro R.P., Castellano Alarcón J. (2007) Ecografía: principios físicos, ecógrafos y lenguaje ecográfico. FORMACIÓN CONTINUADA, METODOLOGÍA Y TÉCNICAS. Volumen 33 (No. 7). 4.- (S/f). Capterra.mx. (4 de febrero de 2024) Atenuación Recuperado de: https://www.capterra.mx/glossary/1093/attenuation 5.- Contreras, M. (2023, 3 de agosto). Descubre los modos de imagen en la ecografía que te harán un mejor médico profesional . Ultrasonido Global. https://globalultrasonido.cl/es-global/blogs/noticias/descubre-los-modos-de-imagen-en-la-ecografia-que-te-haran-un-mejor-profesional-medico 6.- Angelfire.com (s.f.) Compresión y Rarefacción. (4 de febrero de 2024) Recuperado de: https://www.angelfire.com/empire/seigfrid/Compresionesyrarefacciones.html 7.- Mecánica Automotriz, IY (2020, 30 de noviembre). ¿Qué es un material isotrópico, anisotrópico y ortotrópico? INGENIERÍA Y MECÁNICA AUTOMOTRIZ. https://www.ingenieriaymecanicaautomotriz.com/que-es-un-material-isotropico-anisotropico-y-ortotropico/
