Chapitre 8 -2 Capturer une image numérique

SNT

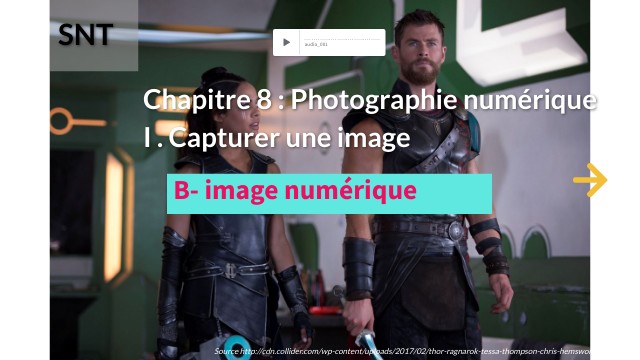

Chapitre 8 : Photographie numérique I . Capturer une image

B- image numérique

Source http://cdn.collider.com/wp-content/uploads/2017/02/thor-ragnarok-tessa-thompson-chris-hemsworth.jpg

La capture de l’image

Les capteurs numériques

La capture de l’image

Fonctionnement des capteurs

Captation de la lumière : Lorsque la lumière frappe la surface du capteur, chaque pixel du capteur réagit à la quantité de lumière qui le frappe. Conversion de la lumière en charges électriques : Chaque pixel du capteur est constitué de photosites, qui sont des photodiodes convertissant la lumière en charges électriques proportionnelles à l'intensité lumineuse.

Conversion analogique-numérique (CAN) :Les charges électriques lues sont converties en valeurs numériques par le convertisseur analogique-numérique (CAN). Chaque valeur numérique représente l'intensité lumineuse captée par un pixel spécifique. Formation d'une image numérique :Les valeurs numériques obtenues pour chaque pixel sont ensuite regroupées pour former une image numérique complète. Stockage :L'image finale est généralement enregistrée dans un format de fichier (comme JPEG ou RAW) sur une carte mémoire ou un autre support de stockage.

La capture de l’image

Fonctionnement des capteurs

Matrice de Bayer

Photosite

La capture de l’image

Fonctionnement des capteurs

Chaque pixel sur le capteur ne capte qu'une des trois couleurs primaires à un moment donné. Les pixels recouverts d'un filtre rouge laissent passer principalement la lumière rouge, de même pour les filtres verts et bleus. Cette séparation des couleurs est essentielle pour la capture des informations de couleur.

Puisque chaque pixel ne capture qu'une couleur, les informations manquantes sont obtenues par interpolation. Les valeurs des couleurs manquantes sont estimées en fonction des valeurs des pixels environnants. C'est un processus appelé dématriçage.

La capture de l’image

Cliquez sur suivant pour accéder aux questions
