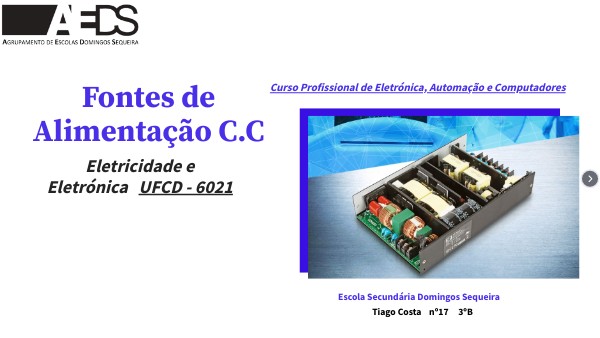

Curso Profissional de Eletrónica, Automação e Computadores
Fontes de Alimentação C.C
Eletricidade e Eletrónica UFCD - 6021
Escola Secundária Domingos Sequeira
Tiago Costa nº17 3ºB
Índice
História da Fonte de Alimentação
Introdução
Fontes de Alimentação CC
Fontes Lineares e Comutadas
Tipos deRetificação
Conclusão
Webgrafia
Introdução
As fontes de alimentação são componentes essenciais para o funcionamento de muitos dispositivos e componentes na eletrónica. Uma fonte de alimentação permite o fornecimento de tensão e corrente necessárias para que um dispositivo funcione da forma correta. Existem vários tipos de fontes de alimentação com diferentes formas de funcionamento entre as mesmas.
Fonte de Alimentação
História da Fonte de Alimentação
As primeiras fontes de alimentação surgiram no final do século XIX, logo após a descoberta dos princípios básicos da eletricidade. Thomas Edison foi um inventor que popularizou o sistema de corrente contínua e, por sua vez, construiu as primeiras usinas elétricas baseadas nesse tipo de sistema. Logo após a utilização deste sistema o desenvolvimento eletrónico tem tomado proporções elevadas e cada vez tem sofrido mais transformação através da inovação e da exploração dos componentes eletrónicos, melhorando os componentes já existentes.
Fontes de Alimentação CC
Constituição Básica
Princípio de Funcionamento
Fontes de Alimentação Reguladas e Estabilizadas
Fontes de Alimentação Variáveis
Tipos de Retificação
Existem vários métodos para retificar uma onda, sendo alguns deles utilizados por fontes de alimentação, como por exemplo:
- Retificação de Onda Completa;
- Retificação de Meia Onda;
Retificação de Onda Completa
Retificação de Meia Onda
Mais
Mais
Circuito Regulador Série
O circuito estabilizador de tensão pode ter várias aplicações além de fontes de alimentação. Este circuito é responsável por manter a saída de um circuito elétrico a um nível constante, mesmo que haja variações de energia na entrada ou na carga. Isto resulta através de um sistema de feedback negativo, onde se compara a saída com uma referência de tensão fixa ou ajustável. Qualquer diferença é corrigida pelo circuito de controlo constituído por transistores ou circuitos integrados. Também oferecem uma proteção para sobrecorrente e sobreaquecimento, bem como curto-circuitos.
Fontes Lineares e Comutadas
Fonte de Alimentação Linear
Fonte de Alimentação Comutada
Aplicações
Conclusão
As fontes de alimentação são extremamente importantes para grande parte da área da eletrónica, porque são a base de qualquer circuito eletrónico e sem elas é impossível haver funcionamento tecnológico de milhões de dispositivos.
Webgrafia
https://www.electronica-pt.com/fontes-alimentacao/teoria-fontes-alimentacao
https://vfgengenharia.com/diodo-retificador-com-exemplos-de-uso/
https://www.nartlof.com/Retificadores_Tipos.aspx
https://www.electronica-pt.com/fontes-alimentacao
https://www.electricity-magnetism.org/pt-br/quais-sao-as-vantagens-e-desvantagens-das-fontes-de-alimentacao-linear-e-chaveada/
https://www.omchsmps.com/pt/what-is-switch-mode-power-supply/?fbclid=IwAR3HELOOR-ndwhLcV56jnSHMH1pmXwWwA1xm0ZprNEH1ZoQG9D0dMq63KDE
10
Fim
Princípio de Funcionamento
Uma fonte de alimentação tem como objetivo converter a corrente alternada, vinda da rede elétrica, para corrente contínua fazendo assim o funcionamento correto do equipamento desejado.
Aplicações
Fontes Lineares
Ambientes sensíveis a ruído: Studios de áudio, equipamentos médicos, etc...
Fontes Comutadas
Equipamentos de alta eficiência energética e compactação: Equipamentos portáteis, telecomunicações, etc...
Retificação de Onda Completa em Ponte
Retificação de Onda Completa
Semiciclo Positivo
Existem duas formas diferentes de retificar uma onda completa. Uma delas é através da retificação em ponte de díodos (Ponte de Graetz) e a outra é através de um transformador em derivação.
Retificação de Onda Completa com Transformador em Derivação
Semiciclo Negativo
Retificação de Meia Onda
A retificação de meia onda é uma retificação muito simples, porque usa apenas um díodo para fazê-la. Existem mais desvantagens do que propriamente vantagens nesta retificação. A única vantagem é a baixa exigência de componentes, requer apenas um díodo. Porém, ao utilizarmos esta retificação estamos a aproveitar apenas um semiciclo da tensão fornecida.
Retificação de Meia Onda
Fontes de Alimentação Lineares
As Fontes de Alimentação Lineares costumam ser simples e eficazes em aplicações de baixa potência. As fontes lineares convertem a tensão da rede em tensão mais baixa, possuindo algumas vantagens e desvantagens.
Desvantagens
Vantagens
- Menos eficientes devido à dissipação de energia sob a forma de calor;
- São mais pesadas e têm um maior tamanho;
- Têm um custo mais elevado por causa dos transformadores que podem ser mais robustos;
- Simples de serem projetadas e construídas;
- Produzem menos ruído de interferência magnética do que as fontes comutadas;
- Respondem rapidamente a variações de carga sem oscilar a tensão na saída;
- São projetadas para manter a tensão constante, porém podem não regular a corrente de saída;
- São mais simples que as fontes reguladas, muitas vezes usando apenas componentes passivos, como por exemplo o regulador de tensão;
Fontes Estabilizadas
- Mantém a tensão ou corrente constantes na saída;
- Usam circuitos de cotrolo de feedback para ajustarem continuamente a saída;
- São frequentemente utilizadas em áreas da eletrónica mais sensível (Sistemas de Comunicação, Computadores, etc...);
Fontes Reguladas
VS
Regulação da tensão de saída mantendo-a num nível constante, independentemente das variações na entrada de energia.
Filtragem através de condensadores removendo grande parte das oscilações existentes e estabilizando a saída.
Rectificação através da conversão da corrente alternada em corrente contínua, podendo-se rectificar meia onda ou onda completa.
Transformação da tensão de entrada em uma tensão adequada para um determinado equimamento (por exemplo 30V).
Regular
Filtrar
Rectificar
Transformar
Diagrama
Fontes de Alimentação Variáveis
Uma fonte de alimentação variável permite ajustar o valor desejado da tensão na saída de acordo com a necessidade do utilizador. Estas fontes são geralmente constituídas por um potenciómetro que altera a tensão, podendo ser caracterizadas como fontes reguladas ou não reguladas. São bastante úteis em laboratórios e em ambientes de testes eletrónicos no geral.
Fontes de Alimentação Comutadas
As Fontes de Alimentação Comutadas têm uma maior complexidade. Estas fontes primeiramente convertem a tensão alternada da entrada em contínua e fazem a filtragem. Em seguida através da comutação de um transístor nos estados "ligado" e "desligado" há uma transferência de energia. Por fim há um ajuste na tensão de saída através de um circuito de feedback.
