P.O. solidi affiancati

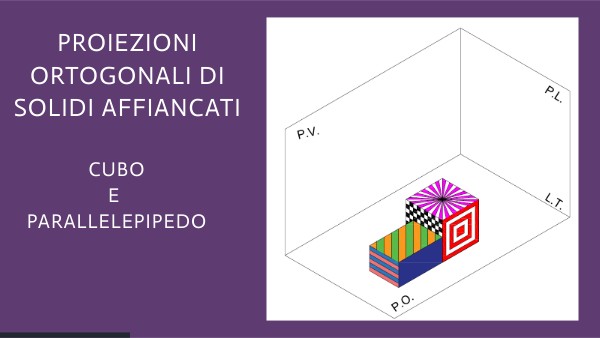

proiezioni ortogonali di solidi affiancati

Cuboe parallelepipedo

NOTA BENE

Ogni volta che in questa presentazione vedi dei simboli tipo

cliccaci sopra, potreste trovare delle informazioni.

Buon lavoro!

Go!

fase 1

Dividi la tavola nei 4 quadranti del triedro e nomina i piani (P.O., P.V., P.L.) e indica l'origine (O) e la Linea di Terra (L.T.)

Misura 3 cm sulla squadratura orizzontale e 3 cm su quella verticale. Traccia, con le doppie squadre, due segmenti che si incontrano in un punto

fase 2

Nel P.O. devi disegnare la vista dall'alto della tua composizione. In questo caso, vedi la base superiore del parallelepipedo e la faccia superiore del cubo. Dovrai quindi disegnare un rettangolo di 6cm x 4cm e, attaccato, un quadrata di 5cm di lato

fase 3

Traccia le proiezioni dei vertici della composizione sul P.V. e verso il piano di ribaltamento. Segui l'esempio

fase 4

Sul P.V. misura l'altezza dei 2 solidi: il parallelepipedo è alto 3 cm e il cubo 5 cm

Proietta l'altezza dei 2 solidi verso il P.L.

fase 5

Punta il compasso in O e ribalta i punti sul piano di ribaltamento disegnando degli archi di circonferenza

Poi, con le doppie squadre, traccia le proiezioni sul P.L..Segui l'esempio

fase 6

Ripassa con la matita HB tutti gli spigoli a vista

fase 7

Disegna le decorazioni delle facce dei solidi. ATTENZIONE: i decori che vedi qui sono solo degli esempi. Devi usare quelli dei tuoi solidi

Completa la tavola con il titolo

Attenzione: se il decoro di questa faccia è troppo complicato (perché ne vedi solo un pezzo) puoi anche colorare a tinta unita, con un colore a piacere. Ad esempio così
