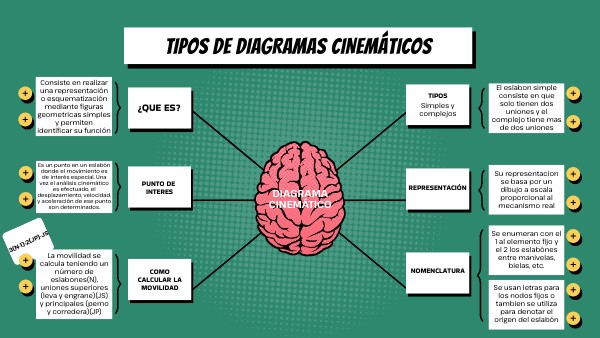

Tipos de diagramas cinemáticos

TIPOS DE DIAGRAMAS CINEMÁTICOS

Consiste en realizar una representación o esquematización mediante figuras geometricas simples y permiten identificar su función

El eslabon simple consiste en que solo tienen dos uniones y el complejo tiene mas de dos uniones

TIPOS

Simples y complejos

¿QUE ES?

Es un punto en un eslabón donde el movimiento es de interés especial. Una vez el análisis cinemático es efectuado, el desplazamiento, velocidad, y aceleración de ese punto son determinados.

PUNTO DE INTERES

REPRESENTACIÓN

Su representacion se basa por un dibujo a escala proporcional al mecanismo real

DIAGRAMA CINEMÁTICO

Se enumeran con el 1 al elemento fijo y el 2 los eslabónes entre manivelas, bielas, etc.

3(N-1)-2(JP)-JS

La movilidad se calcula teniendo un número de eslabones(N), uniones superiores (leva y engrane)(JS) y principales (perno y corredera)(JP)

NOMENCLATURA

COMO CALCULAR LA MOVILIDAD

Se usan letras para los nodos fijos o tambien se utiliza para denotar el origen del eslabón
