Simplificar circuitos

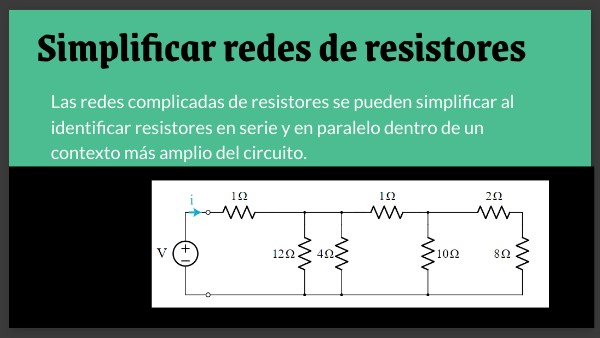

Simplificar redes de resistores

Las redes complicadas de resistores se pueden simplificar al identificar resistores en serie y en paralelo dentro de un contexto más amplio del circuito.

Estrategia para simplificar una red de resistores

Empieza tan lejos como sea posible de la ubicación en cuestión del circuito.

Continúa hasta que un solo resistor equivalente represente toda la red de resistores.

Reemplaza los resistores en serie o en paralelo c on sus resistores equivalentes.

Simplificar redes de resistores

Estrategia para simplificar una red de resistores

Estrategia para simplificar una red de resistores

Estrategia para simplificar una red de resistores

Estrategia para simplificar una red de resistores

Estrategia para simplificar una red de resistores

Idea clave: la estrategia para simplificar es empezar en un punto sobre el circuito que esté lo más lejos posible del componente de interés.
