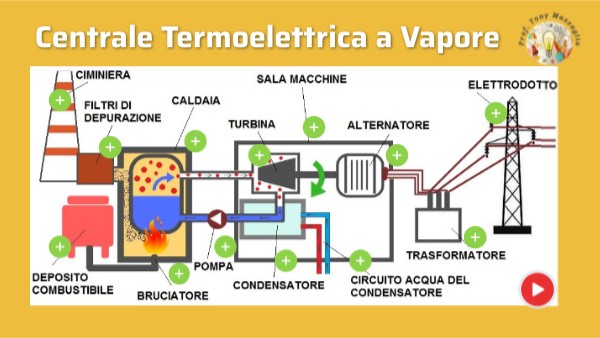

Centrale Termoelettrica a Vapore
Elettrodotto
L'Elettrodotto è un'infrastruttura destinata al trasporto di energia elettrica (in alta tensione) per lunghe distanze.
Caldaia
Nella Caldaia il combustibie viene bruciato grazie al bruciatore, si producono fiamme che riscaldano l'acqua presente, questa diventa vapore a 450°C che infine va nella Sala Macchine.
Turbina
La Turbina è una Macchina motrice che viene messa in rotazione dal vapore proveniente dalla Caldaia.
Bruciatore
Il Bruciatore è l'elemento della caldaia dove il combustibile si miscela con l'ossigeno e si innesca la combustione, il risultato è la produzione di fiamme.
Alternatore
L'Alternatore è costituito da avvolgimenti di rame (bobine) all'interno di un campo magnetico. Grazie al movimento delle bobine nel campo magnetico si genera elettricità (induzione elettromagnetica).
Ciminiera
Dalla Ciminiera escono i fumi prodotti durante la combustione meno inquinati.
Pompa
La Pompa ha la funzione di spingere l'acqua dal Condensatore alla Caldaia.
Circuito acqua del condensatore
Regola la temperatura dell'acqua del Condensatore con acqua fredda proveniente da un fiume o dal mare.
Deposito combustibile
È la zona della Centrale Termoelettrica dove sono contenuti i combustibili fossili (carbone oppure olio combustibile).
Trasformatore
Il Trasformatore riceve l'elettricità dall'alternatore e ne aumenta la tensione prima di inviarla agli Elettrodotti.
Sala Macchine
Nella Sala Macchine si trovano la Turbina, l'Alternatore, il Condensatore e una parte del circuito acqua del condensatore.
Condensatore
Nel Condensatore, grazie ad acqua fredda, il vapore che proviene dalla turbina, torna allo stato liquido e verrà ripompato nella caldaia.
Filtri di depurazione
Dai filtri di depurazione passano i fumi prodotti nella caldaia. Sono tre:- il Denitrificatore abbatte il 60%di ossidi di azoto NOx; - il Desolforatore abbatte l'80% dell'anidride solforosa SO2; - il Captatore di polveri trattiene il 75% delle particelle solide. Essi non riducono la CO2 prodotta durante la combustione.
