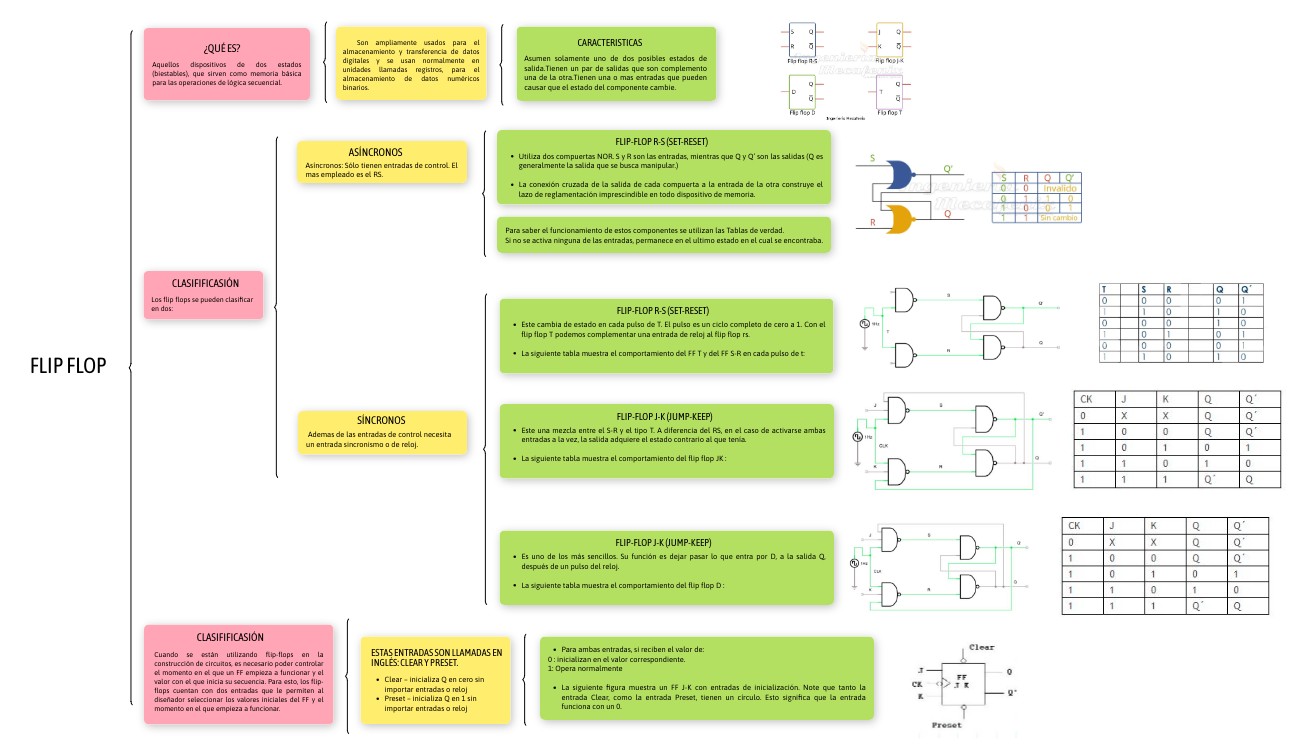

Cuadro sinóptico - Flip Flop

Son ampliamente usados para el almacenamiento y transferencia de datos digitales y se usan normalmente en unidades llamadas registros, para el almacenamiento de datos numéricos binarios.

Caracteristicas

¿Qué es?

Asumen solamente uno de dos posibles estados de salida.Tienen un par de salidas que son complemento una de la otra.Tienen una o mas entradas que pueden causar que el estado del componente cambie.

Aquellos dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial.

Flip-Flop R-S (Set-Reset)

Asíncronos

• Utiliza dos compuertas NOR. S y R son las entradas, mientras que Q y Q’ son las salidas (Q es generalmente la salida que se busca manipular.)

• La conexión cruzada de la salida de cada compuerta a la entrada de la otra construye el lazo de reglamentación imprescindible en todo dispositivo de memoria.

Asíncronos: Sólo tienen entradas de control. El mas empleado es el RS.

Para saber el funcionamiento de estos componentes se utilizan las Tablas de verdad. Si no se activa ninguna de las entradas, permanece en el ultimo estado en el cual se encontraba.

Clasifificasión

Los flip flops se pueden clasificar en dos:

Flip-Flop R-S (Set-Reset)

• Este cambia de estado en cada pulso de T. El pulso es un ciclo completo de cero a 1. Con el flip flop T podemos complementar una entrada de reloj al flip flop rs.

• La siguiente tabla muestra el comportamiento del FF T y del FF S-R en cada pulso de t:

Flip flop

Flip-Flop J-K (Jump-Keep)

Síncronos

• Este una mezcla entre el S-R y el tipo T. A diferencia del RS, en el caso de activarse ambas entradas a la vez, la salida adquiere el estado contrario al que tenía.

• La siguiente tabla muestra el comportamiento del flip flop JK :

Ademas de las entradas de control necesita un entrada sincronismo o de reloj.

Flip-Flop J-K (Jump-Keep)

• Es uno de los más sencillos. Su función es dejar pasar lo que entra por D, a la salida Q, después de un pulso del reloj.

• La siguiente tabla muestra el comportamiento del flip flop D :

Clasifificasión

• Para ambas entradas, si reciben el valor de:

0 : inicializan en el valor correspondiente.1: Opera normalmente

• La siguiente figura muestra un FF J-K con entradas de inicialización. Note que tanto la entrada Clear, como la entrada Preset, tienen un círculo. Esto significa que la entrada funciona con un 0.

Estas entradas son llamadas en Inglés: Clear y Preset.

Cuando se están utilizando flip-flops en la construcción de circuitos, es necesario poder controlar el momento en el que un FF empieza a funcionar y el valor con el que inicia su secuencia. Para esto, los flip-flops cuentan con dos entradas que le permiten al diseñador seleccionar los valores iniciales del FF y el momento en el que empieza a funcionar.

• Clear – inicializa Q en cero sin importar entradas o reloj
• Preset – inicializa Q en 1 sin importar entradas o reloj

Detalles

Complementaria

Idea principal
