de automatizacion
la pirámide

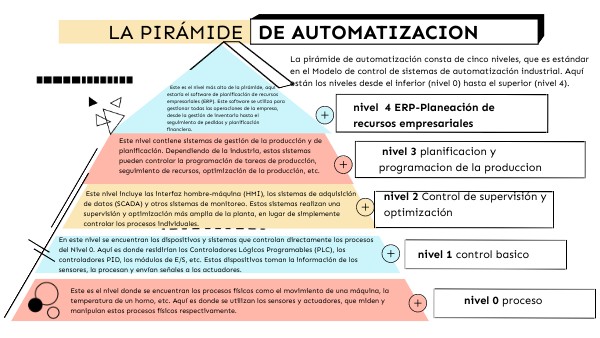

La pirámide de automatización consta de cinco niveles, que es estándar en el Modelo de control de sistemas de automatización industrial. Aquí están los niveles desde el inferior (nivel 0) hasta el superior (nivel 4).
Este es el nivel más alto de la pirámide, aquí estaría el software de planificación de recursos empresariales (ERP). Este software se utiliza para gestionar todas las operaciones de la empresa, desde la gestión de inventario hasta el seguimiento de pedidos y planificación financiera.
nivel 4 ERP-Planeación de recursos empresariales
Este nivel contiene sistemas de gestión de la producción y de planificación. Dependiendo de la industria, estos sistemas pueden controlar la programación de tareas de producción, seguimiento de recursos, optimización de la producción, etc.
nivel 3 planificacion y programacion de la produccion
nivel 2 Control de supervisión y optimización
Este nivel incluye las interfaz hombre-máquina (HMI), los sistemas de adquisición de datos (SCADA) y otros sistemas de monitoreo. Estos sistemas realizan una supervisión y optimización más amplia de la planta, en lugar de simplemente controlar los procesos individuales.
En este nivel se encuentran los dispositivos y sistemas que controlan directamente los procesos del Nivel 0. Aquí es donde residirían los Controladores Lógicos Programables (PLC), los controladores PID, los módulos de E/S, etc. Estos dispositivos toman la información de los sensores, la procesan y envían señales a los actuadores.
nivel 1 control basico
Este es el nivel donde se encuentran los procesos físicos como el movimiento de una máquina, la temperatura de un horno, etc. Aquí es donde se utilizan los sensores y actuadores, que miden y manipulan estos procesos físicos respectivamente.
nivel 0 proceso
