Plant 3D - Router une tuyauterie en pente

Fonction Pente

Router un tuyau en pente

Modification de la pente d’une tuyauterie

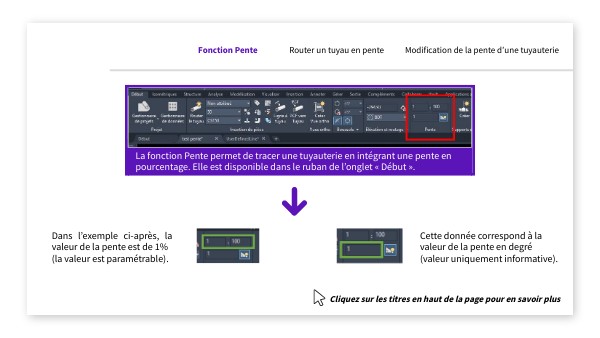

La fonction Pente permet de tracer une tuyauterie en intégrant une pente en pourcentage. Elle est disponible dans le ruban de l’onglet « Début ».

Dans l’exemple ci-après, la valeur de la pente est de 1% (la valeur est paramétrable).

Cette donnée correspond à la valeur de la pente en degré (valeur uniquement informative).

Cliquez sur les titres en haut de la page pour en savoir plus

Fonction Pente

Router un tuyau en pente

Modification de la pente d’une tuyauterie

Il est possible d'appliquer une pente lors du routage d’une tuyauterie horizontale. Lorsque vous spécifiez des points de même élévation pour le routage d'un tuyau, Plant 3D permet de manipuler les coudes pour appliquer une pente souhaitée. Un glyphe de pente s'affiche dans la boussole pour indiquer que la tuyauterie est inclinée pendant le routage Vous pouvez commencer à tracer votre tuyauterie.

En cas de changement de direction, les coudes seront automatiquement orientés.

Nota : Il est important de commencer du point haut de la tuyauterie pour router la ligne. La fonction doit être désactivée lorsque la ligne est verticale.

Fonction Pente

Router un tuyau en pente

Modification de la pente d’une tuyauterie

Il est possible d'appliquer de modifier une simple pente en utilisant la fonction « modification de la pente du tuyau ».Il suffit d’effectuer un clic droit sur le tuyau concerné et de sélectionner l’option Le logiciel accepte de modifier la pente de la tuyauterie jusqu’à une certaine tolérance (max 3°). Pour modifier ou activer la tolérance, il faut :

Cliquez ici

pour savoir comment modifier l’élévation de la tuyauterie et modifier sa pente.

Si les modifications apportées à la tuyauterie sont supérieures à la tolérance,le logiciel vous préviendra par un message d’alerte.
