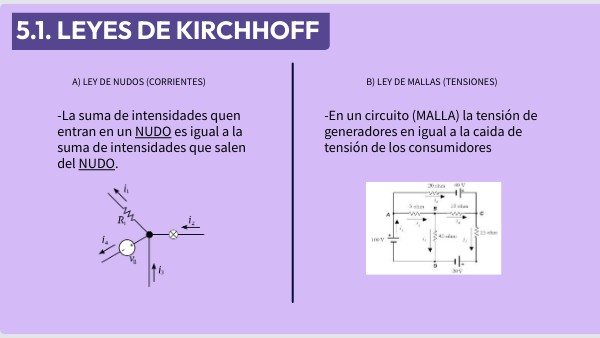

5.1. leyes de kirchhoff

B) LEY DE MALLAS (TENSIONES)

A) LEY DE NUDOS (CORRIENTES)

-En un circuito (MALLA) la tensión de generadores en igual a la caida de tensión de los consumidores

-La suma de intensidades quen entran en un NUDO es igual a la suma de intensidades que salen del NUDO.

Tema 6 ELECTRICIDAD

Lucia Guerrero Contreras 2D

Empezar

1.INTRODUCCIÓN

Vídeo

ÍNDICE

Frase destacada

Equipo

Sección

Texto + iconos

Datos relevantes

Audio

Contenido insertado

Timeline

Gráfico + texto

Pregunta interactiva

Tabla + texto

Conclusiones

Lista / procesos

CIERRE

1.INTRODUCCIÓN

¿Porque estudiar electricidad en la asignatura de tecnología? La tecnología sirve para solucionar los problemas de la sociedad. La electricidad es una forma de energía que nos ayuda a crear soluciones para nuestras necesidades.

RAE

¿Qué es la electricidad?Propiedad fundamental de la materia que se manifiesta por la atracción o repulsión entre sus partes, originada por la existencia de electrones, con carga negativa, o protones, con carga positiva.

3. MAGNITUDES ELÉCTRICAS BÁSICAS

CARGA ELÉCTRICA

TENSIÓN

This paragraph is ready to hold stunning creativity, experiences and stories.

This paragraph is ready to hold stunning creativity, experiences and stories.

ENERGÍA / POTENCIA

INTENSIDAD

This paragraph is ready to hold stunning creativity, experiences and stories.

This paragraph is ready to hold stunning creativity, experiences and stories.

2.EL ORIGEN DE LA ELECTRICIDAD

Se coje una botella de cristal, utilizamos el cuello de la botella. Lo frotamos con papel de burbuja y eso hace q la servilleta se pegue al cuello.

Del lat. mediev. electricus 'ambarino', del lat. electrum 'ámbar', y este del gr. ἤλεκτρον ḗlektron, y el lat. -ĭcus '‒́ico'.

Cojemos un tuvo de PVC y lo frotamos con un jersey , eso tiene una carga negativa lo pegamos a los cachitos de papel y se vuelven a quedar pegados.

RAE

¿Qué es la electricidad?Propiedad fundamental de la materia que se manifiesta por la atracción o repulsión entre sus partes, originada por la existencia de electrones, con carga negativa, o protones, con carga positiva.

E.4 tabla resumen

4.componentes de circuitos electricos

4.2 Consumidor

4.1 Generadores

Los generadores son los elementos que producen el efecto eléctrico. Ej: pila, bateria, placas solares, dinamo, etc...

Consumidores son los elementos finales que aprovechan el efecto eléctrico de los generadores para producir un efecto ( movimiento, calor, iluminación, transmisión de información, etc...). Ej: motor, calefactor, microondas, bombilla, radio.

4.componentes de circuitos electricos

4.3 Conectores (cables)

4.4 Elementos de mando y control

Los conectores sirven para conectar los elementos de un circuito. Ej: cables y pistas. Los cables generalmente estan hechos de un material conductor (generalmente cobre) y una cubierta exterior aislante.

Sirven para controlar el funcionamiento de los circuitos. Ej: interruptor, pulsadores, conmutador, sensores.

4.componentes de circuitos electricos

4.5 Elementos de protección.

4.6 Elementos de medida

Sirven para medir magnitudes eléctricas. Midiendo esas magnitudes puedo conocer el estado del circuito. Ej: multímetro o polímetro, contador.

Son elementos que protegen al circuito ( los componentes) y a las personas. Principiales problemas cortocircuito ( circula mucha intensidad, quema los componentes ) y derivaciones ( la corriente puede ir a una persona ). Ej: fusibles, interruptor magnetotérmico e interruptor diferencial.

5. ejercicio cuestionario sobre la electricidad

4.7 ejemplos de circuitos electricos

4.8 ejemplos de circuitos electricos

Ejercicio 6. ley de ohm

5. leyes y relación entre magnitudes eléctricas

MAGNITUDES ELÉCTRICAS

-Tensión= V [V] voltio -Intensidad= I [A] amperio -RESISTENCIA= R [O] homnio -POTENCIA= P [W] -ENERGÍA= E [J] julios

5.2. teorema boucherot (potencias)

-La potencia que suminstran los generadores es igual a las potencias que consumen los consumidores.

P= V · I

5.3. LEY DE OHM

V = V·I DESPEJO R R= V/I

5.4. RESOLUCIÓN CIRCUITOS

GENERADOR - pila

CONSUMIDOR - bombilla

2º LEY K

Vp= 1,5 V Ip= Pp= 4w

1,5 V 2,67 A 4w

Vb= Ib= Pb= Rb=

Tma BOUCHEROT

DATOS- Vp= 1,5 V Pb= 4w
