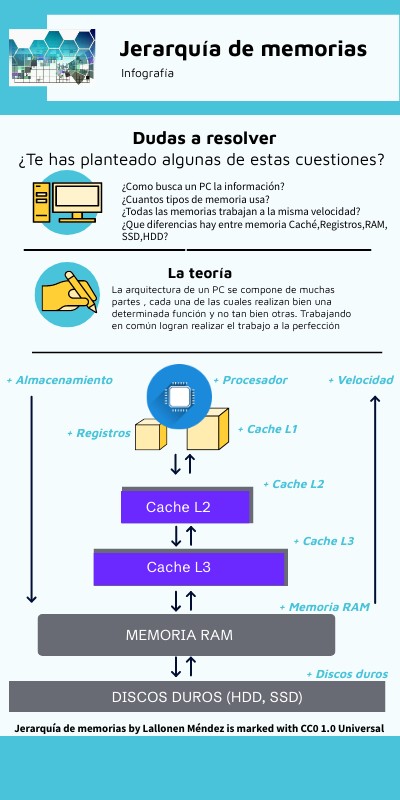

Jerarquía de memorias

Jerarquía de memorias

Infografía

Dudas a resolver

¿Te has planteado algunas de estas cuestiones?

¿Como busca un PC la información?¿Cuantos tipos de memoria usa? ¿Todas las memorias trabajan a la misma velocidad? ¿Que diferencias hay entre memoria Caché,Registros,RAM, SSD,HDD?

La teoría

La arquitectura de un PC se compone de muchas partes , cada una de las cuales realizan bien una determinada función y no tan bien otras. Trabajando en común logran realizar el trabajo a la perfección

+ Almacenamiento

+ Velocidad

+ Procesador

+ Cache L1

+ Registros

+ Cache L2

Cache L2

+ Cache L3

Cache L3

+ Memoria RAM

MEMORIA RAM

+ Discos duros

DISCOS DUROS (HDD, SSD)

Jerarquía de memorias by Lallonen Méndez is marked with CC0 1.0 Universal

Registros

Su función es almacenar los valores de datos, comandos, instrucciones o estados binarios que ordenan qué dato debe procesarse, como la forma en la que se debe hacer

• Están integrados dentro del propio procesador.
• Es la memoria más rápido, a la vez que su almacenamiento es muy pequeño.

El Procesador

Es el componente más importante dentro del PC. Es el cerebro de todo el funcionamiento del sistema, el encargado de dirigir todas las tareas que lleva a cabo el equipo y de ejecutar el código de los diferentes programas

En el sentido de la flecha:

Encontramos más velocidad pero menos almacenamiento. Una buena configuración y compromiso entre almacenamiento y velocidad permitirá que el acceso a la información sea mucho más óptima.

Cache L2

La caché L2 tiene mayor capacidad de almacenamiento que la caché L1 , aunque será un poco más lenta, de unos 470 GB/s y 2,8 ns de latencia

Cache L1

La caché L1 es la memoria más rápida, la que se encuentra más cerca de los núcleos del procesador . Ésta almacena los datos que inmediatamente van a ser usados por la CPU.

Cache L3

La caché L3 es la caché más grande en almacenamiento , aunque es la mas lenta en comparación con las memorias caché L1 y L2.

Memoria RAM

La memoria RAM , es una memoria a corto plazo que puede interactura con los discos duros. Esta memoria es más grande que las memorias caché , pero más lenta que éstas

En el sentido de la flecha:

Tenemos más almacenamiento y más lentitud. La disposición de las memorias atienden a la necesidad de equilibrar la velocidad del procesador (MUY ALTA) con la velocidad de los discos duros (MUCHO MAS BAJA). El procesador buscará en primera instancia la información en aquellas memorias más próximas al mismo y en caso de no encontrarla irá al siguiente nivel a buscarla.

Discos duros

Es un dispositivo de almacenamiento de datos que emplea un sistema de grabación magnética para almacenar y recuperar información.
