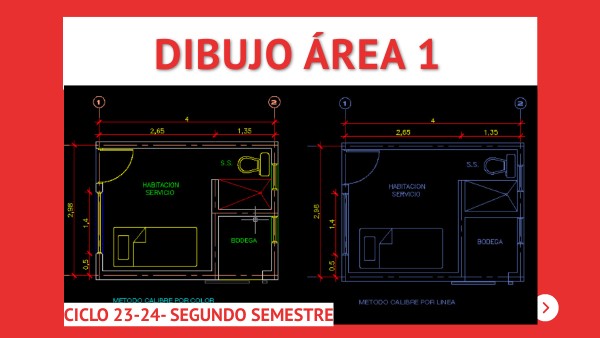

DIBUJO ÁREA 1

NORMA ALVARADOnorma.alvarado@tarbut.edu.mx

CICLO 23-24- segundo semestre

MISIÓN

CRITERIOS DE EVALUACIÓN

Brindar a los estudiantes los conocimientos y habilidades necesarios para utilizar eficientemente el software CAD en la representación gráfica de proyectos arquitectónicos. El objetivo es formar profesionales capaces de diseñar y comunicar ideas arquitectónicas de manera precisa y profesional, siguiendo normas y convenciones establecidas.

Razonamiento lógico-matemático

  • Trazo de muros
  • Trazo de ventana
  • Trazo de puertas
  • Creación - inserción de bloques.
  • Normas y convenciones establecidas en el dibujo arquitectónico

Razonamiento inductivo-deductivo

APRENDIZAJES ESPERADOS

  • Conceptualización de plano arquitectónico
  • Componentes de un plano arquitectónico
  • Manejo de layers en la construcción de planos
  • Trazo de ejes
  • Trazo/formato de cotas

Apreciación estética

Pensador activo

NORMAS DE CONVIVENCIA

Leer más

C O N T E N I D O

MÓDULO 1EXPRESIÓN ARQUITECTÓNICA

MÓDULO 2VISTAS DE PLANTA

PROYECTO SEMESTRAL

M Ó D U L O 1 EXPRESIÓN ARQUITECTÓNICA

CONTENIDO

  1. Creación de layers
  2. Uso de simbología
  3. Cuadro de datos
  4. Creación de ejes
  5. Creación de muros
  6. Cración de puertas
  7. Creación de ventanas
  8. Configuración de texto
  9. Configuración en cotas

IMPORTANTE: EN CADA EJERCICIO, POR CADA INCONSISTENCIA, MAL TRAZO O ELEMENTO FALTANTE, SE RESTAN 2 DÉCIMAS

Consultas

MÓDULO 1 EJERCICIOS

UTILIZA LOS PUNTOS DE LA REJILLA, PARA CONSEGUIR LA SIGUIENTE FIGURA, CUIDA LA SIMETRÍA EN TODAS LAS LÍNEAS

PROCEDIMIENTO

MUROS, PUERTAS, VENTANAS

PLANO 1_1

RETO _PLANO 1_2

TRAZO 1_3

  • REALIZA UNA CARPETA EN TU DRIVE, CON EL NOMBRE DE "AUTOCAD_TU NOMBRE" Y DENTRO DE ELLA UNA SUBCARPETA "PLANOS_TUNOMBRE"
REFLEXIÓN
  • CLASSROOM: COMPARTE EL ARCHIVO EN FORMATO DWG, EN LA ACTIVIDAD CORRESPONDIENTE

M Ó D U L O 2 VISTAS DE planta

CONTENIDO

  1. Trazado de niveles
  2. Empalme
  3. Elevación
  4. Aplicación de texturas

IMPORTANTE: EN CADA EJERCICIO, POR CADA INCONSISTENCIA, MAL TRAZO O ELEMENTO FALTANTE, SE RESTAN 4 DÉCIMAS

Consultas

MÓDULO 2 EJERCICIOS

EN TODOS LOS EJERCICIOS UTILIZA LAYERS PARA CADA ELEMENTO ARQUITECTÓNICO
  • REALIZA UNA CARPETA EN TU DRIVE, CON EL NOMBRE DE "AUTOCAD_TU NOMBRE" Y DENTRO DE ELLA UNA SUBCARPETA "MÓDULO2_TUNOMBRE"
  • CLASSROOM: COMPARTE EL ARCHIVO EN FORMATO DWG, EN LA ACTIVIDAD CORRESPONDIENTE

PLANO 2_1

PLANO 2_2

PLANO 2_3

REFLEXIÓN

PROYECTO SEMESTRAL

INSTRUCCIONES

PS

RÚBRICA

ENTREGABLE

gracias

COMENTARIOS Y SUGERENCIAS
