Mapa Mental Semicircular

Transmisión de movimiento

Transmision lineal

En este tipo de mecanismos podemos encontrar las palancas y las poleas.

Las poleas son ruedas por la cual pasa una cuerda o correa estas se utilizan para eleavr cargas y pueden ser fijas o moviles. Un ejemplo es un ascensor.

Las palancas son barras rigidas sobre un punto de apoyo al que se le llama fulcro. De esta forma podemos levantar una resistencia aplicando fuerza o tambien llamado potencia a un punto de la barra. Segun esto dependiendo de como esten ordenados el fulcro la resistencia y la potencia podemos encontrar tres tipos de palancas.Un ejemplo de palanca seria un remo

• Polea fija: se encuentra sujeta a un soporte que la mantiene inmovil esta no reduce la fuerza que tenemos que hacer para levantar la craga sin ebargo nois permite hacerlo con mayor comodidad que sin polea.
• Poleas moviles: estas poleas si se desplzan tanto al girar cuando tiramos de la cuerda como verticalmente. Para hacer una polea movil tiene que haber una fija lo que da lugar a polipastos que son un conjunto de poleas moviles y fijas. Además por cada polea movil qeu aya el esfuerzo que tienes que realizar se reduce a la mitad. Estos polispastos pueden ser factoriales donde el esfuerzo se reduce en un valor de 2n siendo n el numero de poleas moviles. O también pueden ser exponenciales siendo 2 elevado a n.

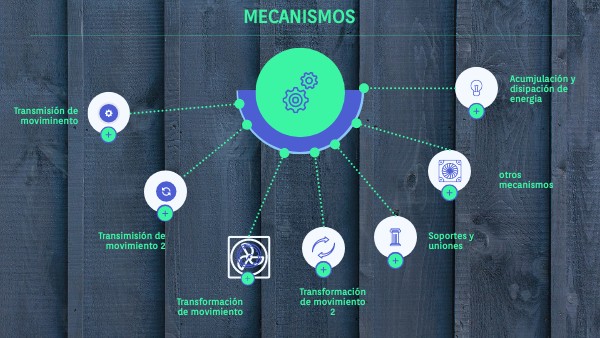

Mecanismos

Acumjulación y disipación de energia

Transmisión de moviminento

otros mecanismos

Transimisión de movimiento 2

Soportes y uniones

Transformación de movimiento 2

Transformación de movimiento

Transmisión de movimiento

Transmision circular

En este tipo de sistemas podemos encontrar las ruedas de fricción, el sistema de poleas y correa, el engranaje, el sistema de piñones y cadena y por ultimo el sistema de tornillo sin fin y corona.

• Sistema de piñones y cadena: esta formado por dos ruedas dentadas unidas entre si por una cadena que engrana con los dientes de las ruedas. Este mecanismo es preciso y fiable sin embargo necesita lubricación para evitar el agarrotamiento.Un ejemplo seria una bicicleta.
• Sistema de tornillo sin fin y corona: este sistema esta formado por un tornillo sin fin y una rueda dentada. Este mecanismo es un excelente reductor de velocidad.

• Ruedas de friccion: son dos ruiedas situadas una junto a la otra. Estas tienen la misma velocidad. tienen una relacion de transmision respecto a la velocidad de las ruedas si es menos que uno es multiplicador y sino es reductor.
• Sistema de polas y correa: son dos ruedas unidas mediante una correa, estas dependiendo de como este colocada la correa giraran en el mismo sentido o no.Las podemos encontrar en lavadoras.
• Engranaje: lo forman dos ruedas dentadas que encajan entre sí. La mas grande es corona y la menos piñón. Este mecansimo permite tranmitir grandes potencias a diferencia de las ruedas de fricción. Además puedes formar un tren de engranajes que permite transmitir el movimiento desde ejes alejados.Como por ejemplo un reloj

Transmisión de movimiento

Transmision lineal

En este tipo de mecanismos podemos encontrar las palancas y las poleas.

Las poleas son ruedas por la cual pasa una cuerda o correa estas se utilizan para eleavr cargas y pueden ser fijas o moviles. Un ejemplo es un ascensor.

Las palancas son barras rigidas sobre un punto de apoyo al que se le llama fulcro. De esta forma podemos levantar una resistencia aplicando fuerza o tambien llamado potencia a un punto de la barra. Segun esto dependiendo de como esten ordenados el fulcro la resistencia y la potencia podemos encontrar tres tipos de palancas.Un ejemplo de palanca seria un remo

• Polea fija: se encuentra sujeta a un soporte que la mantiene inmovil esta no reduce la fuerza que tenemos que hacer para levantar la craga sin ebargo nois permite hacerlo con mayor comodidad que sin polea.
• Poleas moviles: estas poleas si se desplzan tanto al girar cuando tiramos de la cuerda como verticalmente. Para hacer una polea movil tiene que haber una fija lo que da lugar a polipastos que son un conjunto de poleas moviles y fijas. Además por cada polea movil qeu aya el esfuerzo que tienes que realizar se reduce a la mitad. Estos polispastos pueden ser factoriales donde el esfuerzo se reduce en un valor de 2n siendo n el numero de poleas moviles. O también pueden ser exponenciales siendo 2 elevado a n.

Transformación de movimiento

Estos mecanismos no solo transmiten el movimineto suno que ademas lo transforman algunos de los encargados de esto son el tornillo-tuerca, el puñon-cremallera, la biela-manivela, el cigüeñal, la leva y por último la excentrica.

• El tornillo-tuerca se utiliza en gatos elevadores de coches, pintalabios... Si hacemos girar la tuerca el tornillo se desplazara longitudinalmente. Es un sistema reductor de velocidad.Como en grifos.
• El piñon-cremallera es un mecanismo muy preciso que permite transmitir grandes potencias y que es reversible.Como en puertas de garaje
• La biela-manivela permite la transformacion de movimiento circular en un movimiento lineal alternativo. Además, es reversible. Como en las ruedas de los trenes a vapor.

Transformación de movimiento

Estos mecanismos no solo transmiten el movimineto suno que ademas lo transforman algunos de los encargados de esto son el tornillo-tuerca, el puñon-cremallera, la biela-manivela, el cigüeñal, la leva y por último la excentrica.

• La leva es una pieza con un contorno ovoide que esta en contacto con un seguidor, que hace que cuando leva gire accione el seguidor transformando ese movimiento circular en un lineal alternativo. Se pudede utilizar enn lavadoras, motores o en carretes de pesca.
• La excentrica es un mecanisnmo muy similar a la leva, con la diferencia de que la excentrica si tiene forma circular, pero su eje de giro no coincide con el centro del circulo. Sin embargo, transforma el movimiento de la misma manera que la leva. Se pude usar en maquinas de coser a pedal.

Otros mecanismos

• La cuña es un mecanismo formado por una pieza con forma de triangulo. Ejerciendo la fuerza en la direccion de su ángulo más agudo distribuye esa fuerza en los dos sentidos perpendiculares a su movimiento. Podemos encontrar esta cuña en cuchillos, tijeras etc..
• La rampa es un plano inclinado que permite reducir el esfuerzo necesario para elevar un objeto. Estas se utiliizan para facilitar el acceso a ciertos sitios a gente con una capacidad de movimineto reducida.

• La rueda loca es una rueda que se situa entre otras dos ruedas o engranajes de forma que cambie el sentido de giro sin modificar la velocidad del mecanismo.
• El trinquete es un mecanismo que ayuda a controlar el movimiento en los engranajes permitiendo moverse en un sentido pero no en el otro. Se utiliza por ejemplo en los relojes.

Soportes y uniones

Las uniones más utilizadas son:

Los soportes más utilizados son:

• Uniones fijas se utilizan cunado no es necesario desmontar las piezas de la maquina. Estas se pudedn unir por soldadura o con pegamento. Un ejemplo de esto es en chaoas metalicas unidas por soldadura.
• Uniones desmontables: sirven oae¡ra poder separar los elementos de las maquinas. Esto se utiliza cuando va a ser necesario reponer algun componente como tornillos u otra cosa.
• Acoplaminetos: estos permiten dar continuidad al movimiento entre dos puntos alejados en una maquina. Puedes ser acoplamientos rigidos, moviles o embragues.

• Guías: superficies generalmente prismaticas entre las que se situan los ejes y por los cuales se deslizan linealmente.
• Los cojinetes son piezas que sujetan a los ejes y delimitan el espacio en el que giran. Un ejemplo de estos serian las barras del gimnasio.
• Los rodaminetos son cojinetes especiales que tienen una serie de bolas y rodillos qur giran libremente. Estos se utilizan en turbinas.

Acumulación y disipación de energía

• Los acumuladores permiten almacenar energía para así poder utilizarla mas adelante y mogeneizar los movimientos de una maquina.Como por ejmplo el volante de inercia que alamcena la energia en forma de energía cinética.
• Tambien hay acumuladores elásticos que acumulan la energía al deformarse por la acción de una fuerza. Algun ejemplo de esto serian los muelles o incluso una goma elastica.

• Los disipadores energeticos permiten parar el movimiento de una maquina cuando es necesario disipando as toda la energía.
• Los más utilizados son el freno de tambor que es una pieza movil que gira con la rueda y cunado quieres detenerla este se encarga de ellos y el freno de disco el cual funciona de forma parecida al tambor de disco.
