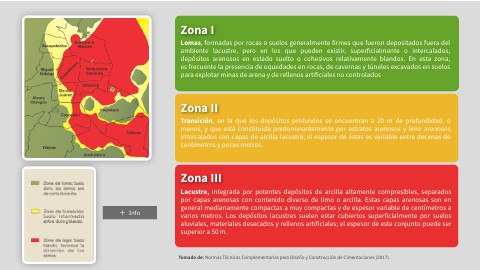

Lomas, formadas por rocas o suelos generalmente firmes que fueron depositados fuera del ambiente lacustre, pero en los que pueden existir, superficialmente o intercalados, depósitos arenosos en estado suelto o cohesivos relativamente blandos. En esta zona, es frecuente la presencia de oquedades en rocas, de cavernas y túneles excavados en suelos para explotar minas de arena y de rellenos artificiales no controlados
Zona I
Transición, en la que los depósitos profundos se encuentran a 20 m de profundidad, o menos, y que está constituida predominantemente por estratos arenosos y limo arenosos intercalados con capas de arcilla lacustre; el espesor de éstas es variable entre decenas de centímetros y pocos metros.
Zona II
Lacustre, integrada por potentes depósitos de arcilla altamente compresibles, separados por capas arenosas con contenido diverso de limo o arcilla. Estas capas arenosas son en general medianamente compactas a muy compactas y de espesor variable de centímetros a varios metros. Los depósitos lacustres suelen estar cubiertos superficialmente por suelos aluviales, materiales desecados y rellenos artificiales; el espesor de este conjunto puede ser superior a 50 m.
Zona III
Info
Tomado de: Normas Técnicas Complementarias para Diseño y Construcción de Cimentaciones (2017).
¿Quieres obtener más información?
Regresar
La zona de Transición forma una franja entre los suelos lacustres y las sierras que rodean a la Ciudad de México y áreas aledañas o los aparatos volcánicos que sobresalen en la planicie de la zona de Lago. La zona de Transición puede clasificarse en dos: transición interestratificada, en donde se encuentran intercalaciones de arcillas lacustres con arenas y gravas de río; y transición abrupta, en donde existe contacto entre arcillas lacustres y rocas volcánicas. Se consideran como zonas geotécnicas de riesgo medio ante sismos, en las alcaldías de Cuauhtémoc, Azcapotzalco, Miguel Hidalgo y Benito Juárez , por ejemplo, ante los sismos de 1985 y 2017 presentaron afectaciones .
Las Lomas del poniente tienen elementos litológicos (rocas sedimentarias, ígneas o metamórficas o la asociación de ellas, distinguibles y delimitables) producto de las erupciones de grandes volcanes como tobas y lahares fracturados, depósitos de arenas pumíticas (pómez, jal o liparita) y depósitos glaciales. En el sur, predominan las formaciones basálticas de la Sierra de Chichinautzin, en donde destaca el derrame basáltico del Xitle. En la zona de Lomas existen rellenos artificiales, barrancas, galerías de minas antiguas, cavernas y túneles, que deben considerarse en la exploración geotécnica. Son generalmente firmes, por lo que el nivel de riesgo sísmico es menor, y han presentado menos afectaciones o derrumbes después de los sismos de 1985 y 2017.
La zona de Lago es una secuencia de suelos de la antigua zona lacustre integrada, en forma general, por los siguientes estratos: Costra superficial, Formación arcillosa superior, Capa dura, Formación arcillosa inferior y Depósitos profundos; los cuales se definen por el nivel de grosor y espesor. Este tipo de zona es en la cual inciden los mayores daños y la que ha sido identificada como de peligro sísmico alto.
Tomado de: Instituto de Ingeniería Universidad Nacional Autónoma de México (2020). Actualización de la Zonificación Sísmica de la Ciudad de México y Áreas Aledañas-Parte Norte. UNAM.
