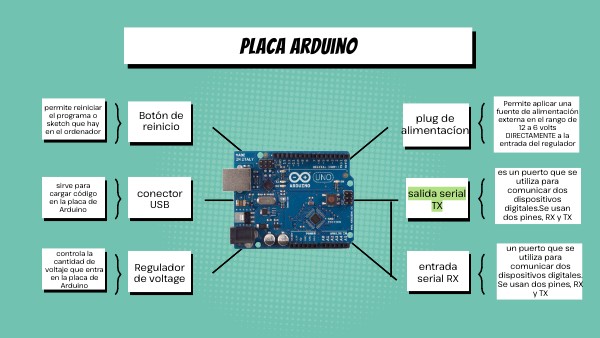

Placa arduino
permite reiniciar el programa o sketch que hay en el ordenador
Permite aplicar una fuente de alimentación externa en el rango de 12 a 6 volts DIRECTAMENTE a la entrada del regulador
Botón de reinicio
plug de alimentacíon
es un puerto que se utiliza para comunicar dos dispositivos digitales.Se usan dos pines, RX y TX
sirve para cargar código en la placa de Arduino
conector USB
salida serial TX
un puerto que se utiliza para comunicar dos dispositivos digitales. Se usan dos pines, RX y TX
controla la cantidad de voltaje que entra en la placa de Arduino
entrada serial RX
Regulador de voltage
