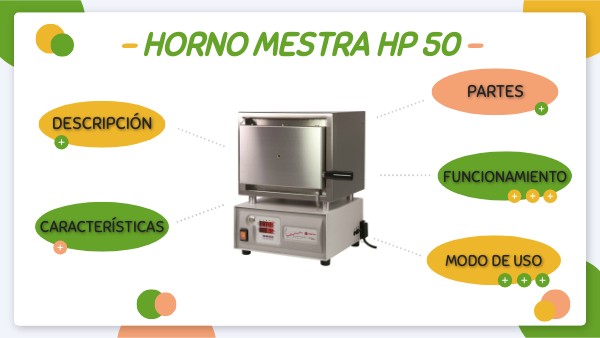

- HORNO MESTRA HP 50 -
PARTES
DESCRIPCIÓN
FUNCIONAMIENTO
CARACTERÍSTICAS
MODO DE USO
La mufla está montada en caja de acero inoxidable 18/8, el material que mejor soporta los duros requerimientos en cuanto a temperaturas de este tipo de aparatos. Disponen de mufla cerámica de alta duración con resistencias eléctricas integradas.
Hay tres versiones con capacidades diferentes para adaptarse a las necesidades de cualquier laboratorio. El control electrónico puede ser programado con un tiempo de espera hasta el inicio de tratamiento, y tres rampas de calentamiento con sus correspondientes mesetas. Las temperaturas y tiempo de duración de rampas y mesetas pueden programarse de forma sencilla. Los valores máximos de temperaturas y tiempos son de 1100 °C y 99 horas 59´ respectivamente. También se puede programar en ºC por minuto.
Así mismo, es posible almacenar en memoria hasta un total de 20 programas. Los hornos cuentan con aviso acústico de fin de programa, sistema de detección de puerta abierta y sistema de detección de rotura en termopar.
Características técnicas
Alto: 500 mm
Ancho: 375 mm
Fondo: 405 mm
Peso: 35 kg
Alimentación: 230 V, 50/60 Hz
Potencia: 2.000 W
Temperatura máxima: 1.100 ºC
Medidas de la mufla
Alto: 117 mm
Ancho: 180 mm
Fondo: 227 mm
Capacidad: 4.8 L
Tubo de salida: Ø 38 mm
A Interruptor general.B Panel de control. C Display de temperatures. D Display de tiempos. E Puerta. F Hogar. G Mufla. H Tubo de ventilación. I Enchufe schuko. J, K Disyuntor.
• Coloque la solera de SiO2 en el interior del hogar, cuidando especialmente no dañar la mufla.• Accione el interruptor general. Observará cómo parte de los elementos del panel de control se activan intermitentemente indicando que el horno se encuentra preparado para su funcionamiento. • Introduzca los cilindros y crisoles a calentar. Para ello, siempre que el horno se encuentre en funcionamiento utilice unos guantes y unas tenazas. TALLERES MESTRAITUA, S.L. recomienda el empleo de tenazas MESTRA. • El horno se suministra de fábrica con una serie de programas estándar en su memoria. Sin embargo, es conveniente que Ud. programe el horno siguiendo las instrucciones anteriormente apuntadas, para introducir diferentes programas que se adapten a sus propias necesidades. En el futuro podrá emplear o modificar esos programas siempre que quiera. • Pulse la tecla de programa. Observará como en el display aparece un número que se corresponde con el programa actual.
Actúe sobre las teclas de Incrementar/Decrementar y para seleccionar el número de programa que desea. Al finalizar, mantenga pulsada durante unos 5 segundos la tecla Stop/Start. El horno se pondrá en marcha ejecutándose el programa seleccionado. También se enciende la lamparita para mostrar al usuario que el programa se ejecuta sin problemas. Por su parte la lamparita se encenderá siempre que la resistencia se encuentre funcionando.• Durante el curso normal del programa, es posible detener en cualquier momento el horno manteniendo pulsada la tecla Stop/Start durante un tiempo aproximado de 5 segundos. Si lo desea, también puede entrar en modo de programación y alterar los parámetros del programa que se está ejecutando. • Ante un eventual corte del suministro eléctrico, el horno mantiene en memoria los parámetros del paso en ejecución, por lo que cuando se reponga de nuevo el fluido eléctrico, continuará su programa desde el punto de detención. También, si desconectamos el interruptor antes de que acabe el programa, el horno lo considerará como un fallo de fluido eléctrico, por lo que cuando se vuelva a activar intentará alcanzar con la máxima potencia la temperatura existente antes de la desconexión.
• Finalizado el paso “A4” del programa, el horno le avisará emitiendo un zumbido. Este mismo zumbido se repite cuando se finaliza el paso. Si lo desea puede anular la señal acústica pulsando cualquiera de las teclas del panel de control.• Al finalizar, retire los cilindros y los crisoles con precaución. Durante el funcionamiento del aparato, se pueden alcanzar altas temperaturas en la carcasa exterior. Además, las temperaturas de los cilindros y crisoles alcanzan valores muy elevados. Utilice siempre guantes y tenazas para realizar este tipo de manipulaciones. • Si después de finalizar un programa desea a continuación ejecutar otro, deberá parar primero el horno pulsando la tecla Stop/Start durante un tiempo de 5 segundos. Luego, seleccione el nuevo programa actuando sobre la tecla de programa y sobre las teclas de incrementar y decrementar. Por último, vuelva a poner en marcha el horno pulsando durante un segundo la tecla Stop/Start. • Para desconectar el horno de la red, accione el interruptor general.
Si por cualquier razón usted desea suprimir alguna de las rampas o mesetas de las que consta el programa, tan sólo tiene que asignar un tiempo cero a la rampa y meseta en cuestión, y una temperatura igual a la de la meseta anterior. Ejem. si desea suprimir la 2ª rampa y la 2ª meseta, durante la fase de programación deberá asignar el valor 00.00 a los pasos “A3” y “A4”; y una temperatura para “U2” igual a la de “U1”. Trabajando en ºC/min, debería asignar una temperatura para “U2” igual a la de “U1” y cualquier velocidad de subida.Después de abandonar el modo programar, es posible ejecutar el programa manteniendo pulsada la tecla Stop/Start durante 5 segundos aproximadamente. Si lo desea, siempre que se haya seleccionado, puede elegir otro número de programa distinto pulsando la tecla de programa, y seleccionando el número de programa deseado mediante las teclas incrementar y decrementar.
6. Actúe sobre las teclas Incrementar/Decrementar hasta que en el display derecho aparezca el valor del tiempo ó ºC/min que desea para el segundo paso.7. Pulse nuevamente la tecla de función (10). En esta ocasión, verá en el display izquierdo la leyenda “U1” invitándole a programar la temperatura final de la primera rampa. 8. Proceda de forma análoga a lo indicado anteriormente para programar la duración ó ºC/min y temperatura de los diferentes pasos que integran el programa. 9. La secuencia ordenada de los pasos que van apareciendo en el display cuando el horno se encuentra en el modo de programación será: tiempo de espera tiempo ó ºC/min de la primera rampa temperatura de la primera meseta tiempo de la primera meseta tiempo ó ºC/min de la segunda rampa temperatura de la segunda meseta tiempo de la segunda meseta tiempo ó ºC/min de la tercera rampa temperatura de la tercera meseta tiempo de la tercera meseta 10. Cuando finalice la programación, o en cualquier momento de la misma, puede abandonar el modo programar pulsando la tecla W/T que actúa a modo de tecla de escape. El programa se almacenará automáticamente en memoria, y para futuras aplicaciones permanecerá identificado con el número de programa que le asignó al comienzo de la programación.
Programar una ley de calentamiento en el interior del horno, y almacenarla posteriormente en uno de los 20 programas disponibles, es sumamente sencillo. Para ello, proceda de la siguiente manera:1. Pulse la tecla de programa. Observará como el display muestra un número comprendido entre el 1 y el 20, que se corresponde con el número de programa actual. 2. Actúe sobre las teclas Incrementar / Decrementar, para seleccionar elnúmero de programa en el que desea que se almacene el programa que pretende realizar. 3. Pulse la tecla de función. Esta operación sirve para entrar en el modo programación. Observará como el display de la izquierda muestra la leyenda, indicándole que se encuentra activada la programación de este paso. También en el gráfico sinóptico se encenderá la lamparita correspondiente al paso “A0” (tiempo de espera). 4. Actúe sobre las teclas Incrementar / Decrementar, hasta que en el display derecho aparezca el tiempo que desea para el primer paso. 5. Pulse la tecla de función. Observará que el display izquierdo muestra la leyenda “A1”, indicando que se encuentra activada la programación de ese paso. En el gráfico sinóptico también se encenderá la lamparita correspondiente al paso “A1” (tiempo o ºC/min 1ª rampa).
