Esquema - Sillón Dental

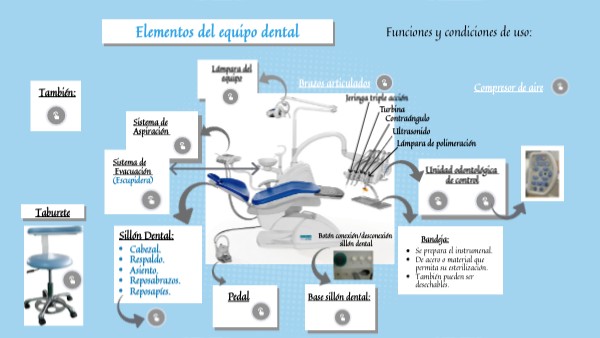

Elementos del equipo dental

Funciones y condiciones de uso:

Lámpara del equipo

Brazos articulados

Compresor de aire

También:

Jeringa triple acción

Turbina

Sistema de Aspiración

Contraángulo

Ultrasonido

Lámpara de polimeración

Sistema de Evacuación (Escupidera)

Unidad odontológica de control

Taburete

Bandeja:

• Se prepara el instrumenal.
• De acero o material que permita su esterilización.
• También pueden ser desechables.

Sillón Dental:

Botón conexión/desconexión sillón dental

• Cabezal.
• Respaldo.
• Asiento.
• Reposabrazos.
• Reposapíes.

Base sillón dental:

Pedal

También se necesita:

• Moviliario.
• Zona de lavado, preferiblemente accionada con pedal y toallas desechables.
• Botiquín con glucómetro, tensiómetro,etc.
• Contenedores para desechar los residuos sanitarios infecciosos generados por la clinica dental. Es muy importante la correcta eliminación de estos residuos para evitar contaminaciones infecciosas.

Contenedores para residuos sanitarios (RSE)

Sistema evacuación:

Escupidera

• Situada en lado del operador.
• Materiales: poecelana o acero inoxidable.
• Con sistema de irrigación por barrido.
• Conectada al sistema de evacuación de líquidos.
• Contiene un filtro para retener restos orgánicos o de materiales cuando el paciente se enjuaga la boca, los cuales podrían obstruir los conductos del sillón.
• Junto a la escupidera hay un surtidor superior para llenar el vaso de agua del paciente.
• Contiene un soporte dónde se coloca el vaso de plástico desechable.
• El llenado de dicho vaso puede ser controlado por el odontólogo y el auxiliar.
• Se puede programar la cantidad de agua cada vez que se presiona.

Sistema aspiración

Contiene 2 mangueras:

• Eyector tipo Venturi: más fino. Sirve para aspirar saliva del paciente.
• Eyector quirùrgico: más ancho.

Contiene cánulas desechables y sistema de filtros extraibles que facilitan su limpieza y desinfección.

Filtros sistema aspiración

Eyector Venturi

Eyector quirúrgico

Compresor:

• El compresor es el ''pulmón'' y una de las herramientas principales de la clínica, ya que permite que funcionen los instrumentos rotatorios, el sillón, etc, que se activan por aire o agua a presión.
• Es ruidoso, por lo tanto tiene que estar aislado en la sala máquinas junto con el motor de aspiración.

Panel de control

Ubicado en la unidad odontológica. Controla:

• La altura y Rotación del sillón dental.
• La fuente de luz de la lámpara del equipo.
• El sistema de succión.
• El equipo dental (unidad operatoria).
• También se puede controlar desde el pedal.

Controles ergonómicos, fácil de utilizar, limpieza y desinfección.

Sillón dental: Cabezal, respaldo, asiento, reposapiés.

Sillón dental: proporciona comodidad al paciente durante los tratamientos dentales y consta de las siguientes partes:

• El cabezal: puede elevarse, flexionarse o extenderse.
• El respaldo y el cabezal: deben ser estrechos para permitir que tanto el odontólogo como el auxiliar se aproximen. El respaldo puede elevarse, descender, reclinarse e incorporarse para facilitar una postura ergonómica. Se maneja manual o automáticamente y también desde el pedal.
• El reposabrazos: Debe tener la posibilidad de subir y bajar, para permitir que el paciente se siente cómodamente.
• El reposapiés: puede ser extensible o realizar movimientos de inclinación.

Respaldo/Asiento

Cabezal

Reposabrazos

Reposapiés

Se debe desinfectar entre pacientes y revisar su sistema hidráulico o eléctrico periódicamente.

Unidad operatoria

Unida al sillón por un brazo articulado que permite alejarla o aproximarla, según la necesidad.

Formada por los siguientes instrumentos y componentes nrcesarios para realizar los procedimientos dentales:

Según la disposición de las mangueras:

• Colgante o pendular: la manguera queda por debajo de la bandeja y fuera del campo de visión del paciente. Es más fácil que se caigan al suelo.
• Colibrí: Mangueras lisas para el material rotatorio. Están por encima de la bandeja del instrumental. Esto hace que el material rotatorio sea más ligero y evita su caída al suelo.

Mangueras con conexionea para:

• El material rotatorio.
• Jeringa triple acción
• En ocasiones, lámpara polimeración.

Colgante/pendular

Colibrí

Jeringa triple acción: 3 funciones.

• Aire: limpia zona exploración y sirve para comprobar sensibilidad de lod dientes.
• Agua: Fría o templada a 30º. Sirve para limpiar restos de comida del campo de exploración.
• Spray: se activa pulsando 2 botones juntos. Mayor potencia limpiadora pero más molesto.

EL PEDAL

El pedal dental es un dispositivo que controla el funcionamiento de las piezas de mano, como la turbina, el micromotor y el contra-ángulo, mediante la presión del pie.

Lo controla el profesional y permite:

• Cambiar la posición (subir, bajar, inclinar, etc.)

• Graduar la intensidad de trabajo (velocidad y sentido del giro), del instrumental rotatorio.

• Activar y desactivar el agua (refrigerante).

• Encender y apagar la luz del instrumental rotatorio.

LÁMPARA DEL EQUIPO

• Proporciona iluminación directa sobre el área de trabajo.

• Articulada.

• Posee dos asas ( una para odontólogo y otra para el auxiliar).

• Con intensidad regulable.

• Con campo de proyección limitado a la cavidad oral, para no deslumbrar al paciente.

• Luz de gran potencia (8000-15000 lux), la produce una bombilla halógena de 24 voltios (potencia entre 100 y 150 vatios). En la actualidad se están incorporando luz LED (35000 lux).

• Tiene una pantalla para no deslumbrar y detrás un cristal dicroico.

• Cristal de protección anterior para proteger de agua y partículas que pueden desprenderse de los tratamientos.

• No tocar la bombilla con los dedos para no dañar, ensuciar ni acortar su vida.
