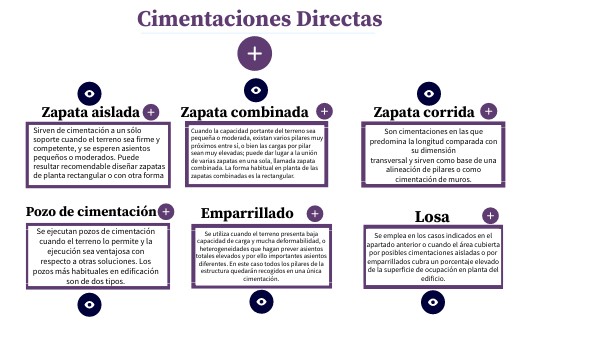

Cimentaciones Directas

Zapata corrida

Zapata combinada

Zapata aislada

Sirven de cimentación a un sólo soporte cuando el terreno sea firme y competente, y se esperen asientos pequeños o moderados. Puede resultar recomendable diseñar zapatas de planta rectangular o con otra forma

Son cimentaciones en las que predomina la longitud comparada con su dimensión transversal y sirven como base de una alineación de pilares o como cimentación de muros.

Cuando la capacidad portante del terreno sea pequeña o moderada, existan varios pilares muy próximos entre sí, o bien las cargas por pilar sean muy elevadas; puede dar lugar a la unión de varias zapatas en una sola, llamada zapata combinada. La forma habitual en planta de las zapatas combinadas es la rectangular.

Pozo de cimentación

Emparrillado

Losa

Se ejecutan pozos de cimentación cuando el terreno lo permite y la ejecución sea ventajosa con respecto a otras soluciones. Los pozos más habituales en edificación son de dos tipos.

Se utiliza cuando el terreno presenta baja capacidad de carga y mucha deformabilidad, o heterogeneidades que hagan prever asientos totales elevados y por ello importantes asientos diferentes. En este caso todos los pilares de la estructura quedarán recogidos en una única cimentación.

Se emplea en los casos indicados en el apartado anterior o cuando el área cubierta por posibles cimentaciones aisladas o por emparrillados cubra un porcentaje elevado de la superficie de ocupación en planta del edificio.

Cimentaciones Profundas

Pilotes por punta

Pilotes por fuste

En aquellos terrenos en los que al existir, a cierta profundidad, un estrato claramente más resistente, las cargas del pilotaje se transmitirán fundamentalmente por punta.

Aquellos terrenos en los que al no existir un nivel claramente más resistente, al que transmitir la carga del pilotaje, éste transmitirá su carga al terreno fundamentalmente a través del fuste.

Pilotes

Por la forma de trabajo

Pilotes hormigonados “in situ”

Pilotes hincados

La característica fundamental de estos pilotes estriba en el desplazamiento del terreno que su ejecución induce, ya que el pilote se introduce en el terreno sin hacer excavaciones previas

Son aquellos que se ejecutan en excavaciones previas realizadas en el terreno.

Por el procedimiento constructivo

Micropilotes

Elementos De Contención

• Se ejecutan previamente a la excavación.

• En general alcanzan una profundidad bajo el fondo de excavación.

• El empotramiento de la pantalla en el terreno por debajo del fondo de la excavación es, en general, indispensable para su estabilidad.

• Son estructuras flexibles y resisten los empujes del suelo deformándose.

Condiciones de las pantallas que las diferencian de los muros

Pantallas

Muros

Proyecto actual

En el proyecto podemos observar 16 zapatas aisladas unidas mediante vigas riostras, una zapata combinada arriostrada y una zapata corrida, la cual discurre por la fachada principal y laterales.

RESUMEN Y PROCESO EJECUTIVO

Son elementos de contención destinados a establecer y mantener una diferencia de niveles en el terreno, transmitiendo a su base y resistiendo con deformaciones. En el caso de muros de sótano, éstos se utilizan para independizar una construcción enterrada del terreno circundante. El material más empleado para realizar los muros es el hormigón armado. VIDEO LINK:

RESUMEN

Son elementos de contención de tierras que se emplean para realizar excavaciones verticales cuando el terreno, los edificios u otras estructuras cimentadas, no serían estables sin sujeción. Trabajan fundamentalmente a flexión. Si la excavación se produce por debajo del nivel freático, habrá que prever una impermeabilización suplementaria al propio hormigón. Las pantallas pueden requerir en muchos casos sujeción en uno o varios puntos de su altura libre, además del empotramiento en el terreno por debajo del nivel de excavación. El proceso ejecutivo sería el mismmo que los muros.

Proceso Ejecutivo

VIDEO LINK:

RESUMEN:

Se dan cuando superficialmente el terreno no tiene la capacidad portante necesaria y debe recurrirse a una mayor profundidad. Se considera que una cimentación es profunda si su extremo inferior, en el terreno, está a una profundidad superior a 8 veces su diámetro o ancho.

Proceso ejecutivo

VIDEO LINK:

Proceso ejecutivo

VIDEO LINK: Aunque el proceso ejecutivo no es igual que el de la losa es muy similar.

Proceso Ejecutivo

VIDEO LINK:

proceso ejecutivo

VIDEO LINK:

Proceso Ejecutivo

VIDEO LINK: Lo único que varía respecto a la zapata aíslada es las medidas del encofrado y el número de pilares que en este caso serían dos pilares.

RESUMEN:

Son elementos que se emplean para sujetar tierras con una pendiente de transición superior a lo que permitiría la resistencia del mismo terreno. Los elementos de contención permiten construir cerramientos perimetrales bajo rasante.

Encepados

Aunque también se ejecutan pilotes aislados, muchas veces se realizan grupos de pilotes. Así, las cabezas de estos pilotes se unen mediante encepados, que constituyen el elemento de unión de las cabezas de los pilotes y sirven de apoyo al muro o pilar que se quiere cimentar.

RESUMEN:

Son aquellas que reparten las cargas de la estructura en un plano de apoyo horizontal. Habitualmente, pero no siempre, se construyen a poca profundidad bajo la superficie, por lo que también son llamadas cimentacionessuperficiales.

proceso ejecutivo

Las zapatas aisladas pueden estar unidas entre sí mediante vigas de atado (riostra) o soleras. VIDEO LINK:

proceso ejecutivo

VIDEO LINK:

Proceso ejecutivo

VIDEO LINK: Son aquellos compuestos por una armadura metálica formada por tubos, barras o perfiles introducidos dentro de un taladro de pequeño diámetro.
