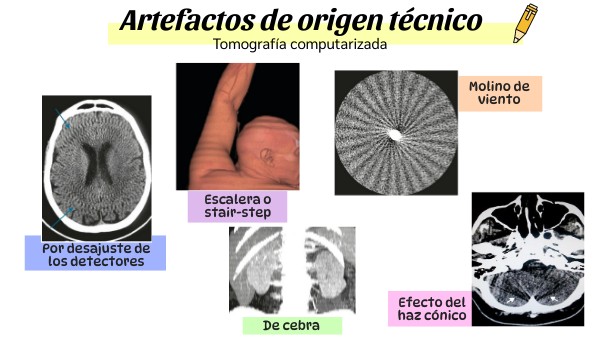

Artefactos de origen técnico

Tomografía computarizada

Escalera o stair-step

Molino de viento

Por desajuste de los detectores

Efecto del haz cónico

De cebra

Por desajuste de los detectores

Desajuste o alteración en la calibración de los detectores. Si estos no están alineados o intercalibrados, la señal que reciben no corresponde con la atenuación del tejido explorado. En este caso se forman anillos concéntricos completos o incompletos de intensidad variable. Si se trata de anillos sutiles, pueden dar lugar a una falsa lesión circular que en realidad no existe, por lo que es necesario buscar el centro de los anillos que debe situarse en el centro de rotación del gantry, lo que demostrará que se trata de un artefacto. Este artefacto se soluciona calibrando el equipo, siendo necesario revisar el equipo si no se soluciona.

Efecto del haz cónico

Este artefacto se produce en los equipos multicorte cuando trabajan en modo helicoidal, en los cuales el haz no está colimado ya que expone varias coronas de detectores a la vez. Es un haz con forma cónica (más exactamente piramidal). Como la mesa avanza de forma continua, la construcción de la imagen parte de la información recogida por cada fila de detectores, que además debe ser interpolada con las filas contiguas, cosa que no siempre se realiza con precisión. El artefacto producido es similar al de volumen parcial, observándose líneas suaves oscuras y brillantes que parten de los márgenes de estructuras de alta densidad. Para corregirlo se puede reducir la colimación del haz, así como la velocidad de avance de la mesa

De cebra

Se produce en equipos multicorte en modo helicoidal, cuando existe mucho contraste entre dos o más filas. Tras realizar la reconstrucción de la imagen en modo MPR o 3D, apareciendo rayas escalonadas periódicas en los planos sagital o coronal, normalmente en la periferia de la imagen. También se producen cuando se toman imágenes con exceso de ruido y posteriormente se realizan reconstrucciones MPR o en 3D. Para reducirlo se puede disminuir el grosor de corte o bien emplear algoritmos informáticos.

Efecto escalera o stair-step

Se produce en equipos multicorte cuando la geometría del vóxel no es isotrópica (no son todos sus lados iguales) y al realizar la reconstrucción en planos diferentes al axial, sobre todo en la MPR y reconstrucciones 3D. Se manifiesta en los márgenes de la estructura estudiada como líneas superpuestas, semejantes a los peldaños de una escalera. Se puede solucionar evitando la anisotropía de los vóxeles.

Se produce en equipos multicorte cuando trabaja en modo helicoidal con varios detectores activados y con un pitch alto (la mesa avanza rápidamente). Se produce porque el rápido avance de la mesa hace que cada plano del paciente sea registrado por varios detectores durante la rotación del tubo, lo que origina una imagen distorsionada con forma de anillos concéntricos oscuros y brillantes. Estos son más evidentes cuando el grosor de corte es menor, ya que al ser el plano más fino pasa por más detectores. Para corregir este artefacto se puede aumentar el grosor de corte, disminuir el pitch o utilizar algoritmos correctores.

Molino de viento
