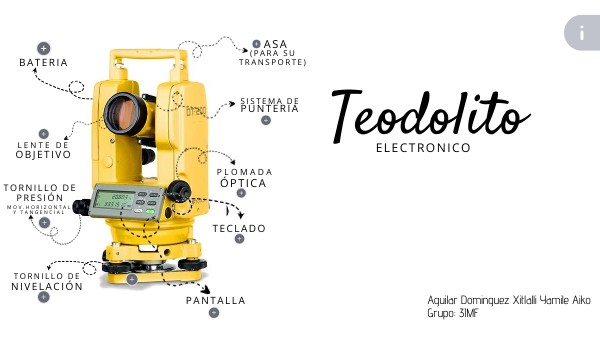

Teodolito Electronico

Asa

(para su transporte)

Bateria

Teodolito

sistema de

punteria

lente de

Electronico

Objetivo

El teodolito es un instrumento topografico de medición mecánico-óptico sirve para medir ángulos verticales y, sobre todo horizontales. Con otras herramientas auxiliares puede medir distancias y desniveles. Está hecho para fines topográficos e ingenieros, sobre todo en las triangulaciones. Con ayuda de la mira y mediante la taquimetría,puede medir distancias. Un equipo topografico más moderno y sofisticado es el teodolito electrónico más conocido como estación total. Básicamente, el teolodito actual es un telescopio montado sobre un trípode y con dos círculos graduados, uno vertical y otro horizontal, con los que se miden los ángulos con ayuda de lentes.

plomada

óptica

Tornillo de Presión

Mov.horizontal y tangencial

teclado

Tornillo de

nivelación

Aguilar Dominguez Xitlalli Yamile Aiko Grupo: 3IMF

pantalla

Sistema de Punteria: Es la parte del transito que nos permite hacer las visuales a puntos lejanos, desde el punto de estación, éste se encuentra dispuesto de un ocular o retícula, un dispositivo de enfoque y un objetivo.

Asa de transporte: Constituye el apéndice distal del cuerpo del instrumento, permite mayor comodidad y seguridad en el transporte o cambio de estación del aparato. El asa del transporte puede ser utilizada para acoplar sobre ella equipo accesorio, tal el caso de una brújula circular.

Plomada Optica: A través de este dispositivo se puede observar si el teodolito está bien centrado en la estaca de punto o estación. Para ello, dispone de unos hilos reticulares horizontal y vertical. La puntilla de la estaca de punto o estación debe coincidir con el cruce del hilo horizontal y el hilo vertical.

Lente de Objetivo: La lente del objetivo se utiliza para ver el objeto, y con la ayuda de los espejos dentro del telescopio, permite que el objeto sea magnificado. La base del teodolito está roscada para facilitar su montaje en un trípode.

Para los movimientos horizontales todo teodolito tiene 2 tornillos: 1) EL TORNILLO DE PRESIÓN Para liberar el anteojo o el limbo, por lo tanto permite movimientos rápidos. 2) EL TORNILLO TANGENCIAL RESPECTIVO Para dar movimientos finos o pequeños para mover la imagen. -Como regla general: Para que un tornillo tangencial funcione, el tornillo correspondiente debe estar suavemente presionado. Tornillo de movimiento lento horizontal (tangencial): Este tornillo solo funciona si se ha fijado el movimiento horizontal del teodolito. Sirve para girar lentamente el Teodolito horizontalmente

Tornillos de nivelación: Estos tornillos permiten nivelar el Teodolito con la ayuda del nivel de Burbuja tubular y/o circular “ojo de pollo”

Teclado: El teodolito electronico dispone de distintos botones y controles que permiten ajustar parámetros, seleccionar modos de operación y almacenar datos. A través de ellos se pueden encender o apagar el dispositivo, cambiar la unidad de medida angular, calibrar los círculos de medición, entre otras funciones.Lepermite realizar trabajos de medición más seguros, fáciles y con menos error que un instrumento óptico convencional. A través de sus seis teclas se pueden seleccionar todas sus funciones básicas.

Pantalla: Los teodolitos electronicos poseen una grande pantalla para facilitar la visualización del ángulo horizontal y vertical que se va captando con el aparato. La principal ventaja de los teodolitos electrónicos frente a los mecánicos es la pantalla, gracias a los digitales podemos ver en la pantalla todos los datos que antes teníamos que calcular de forma manual. Son mucho más útiles porque hacen ahorrar tiempo y para todo el que quiera comprar un teodolito compensa mucho más hacerlo digital.Esta pantalla muestra los valores medidos, tanto en grados como en minutos y segundos, brindando resultados precisos y fáciles de leer.

Batería: Los teodolitos digitales funcionan con baterías, por lo que es importante tener una fuente de energía confiable para garantizar su correcto funcionamiento durante las mediciones.

Placa Base: Es la parte de la base nivelante que se encuentra distal al instrumento, la placa base tiene en su centro un orificio roscado que permite fijar al instrumento sobre la base del trípode. Se encuentra unida a los tornillos calantes por medio de una placa elástica.
