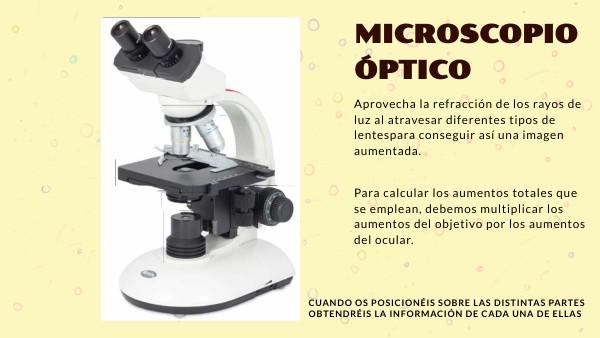

MICROSCOPIO ÓPTICO

microscopioóptico

Aprovecha la refracción de los rayos de luz al atravesar diferentes tipos de lentespara conseguir así una imagen aumentada. Para calcular los aumentos totales que se emplean, debemos multiplicar los aumentos del objetivo por los aumentos del ocular.

CUANDO OS POSICIONÉIS SOBRE LAS DISTINTAS PARTES OBTENDRÉIS LA INFORMACIÓN DE CADA UNA DE ELLAS

REVÓLVER

PIEZA QUE SOSTIENE LOS OBJETIVOS. GIRA 360º HABITUUALMENTE EL REVÓLVER PERMITE ESCOGER ENTRE TRES O CUATRO OBJETIVOS DISTINTOS

OBJETIVO

LENTE QUE AUMENTA LA IMAGEN DE LA MUESTRA PARA CALCULAR LOS AUMENTOS TOTALES DEBEMOS MULTIPLICAR LOS AUMENTOS DEL OBJETIVO POR LOS AUMENTOS DEL OCULAR

PLATINA

PIEZA DONDE SE COLOCA LA MUESTRA. TIENE UN ORIFICIO QUE PERMITE EL PASO DE LA LUZGENERALMENTE HAY DOS PINZAS UNIDAS A LA PLATINA QUE PERMITEN MANTENER LA MUESTRA EN POSICIÓN FIJA

CONDENSADOR

COMBINACIÓN DE LENTES QUE CONCENTRA LOS RAYOS DE LUZ SOBRE LA MUESTRA

TORNILLO MICROMÉTRICO

SUBE Y BAJA LA PLATINA PARA AFINAR EL ENFOQUE MEDIANTE ESTE TORNILLO SE AJUSTA DE FORMA LENTA Y CON GRAN PRECISIÓN EL DESPLAZAMIENTO VERTICAL DE LA PLATINA

TORNILLO MACROMÉTRICO

SUBE O BAJA LA PLATINA PARA ENFOCAR LA IMAGENSE UTILIZA PARA OBTENER UN PRIMER ENFOQUE QUE ES AJUSTADO POSTERIORMENTE MEDIANTE EL TORNILLO MICROMÉTRICO

OCULAR

LENTE QUE AUMENTA LA IMAGEN QUE PROVIENE DEL OBJETIVO PARA CALCULAR LOS AUMENTOS TOTALES DEBEMOS MULTIPLICAR LOS AUMENTOS DEL OBJETIVO POR LOS AUMENTOS DEL OCULAR

DIAFRAGMA

REGULA EL PASO DE LA LUZ REGULANDO LA LUZ INCIDENTE ES POSIBLE VARIAR EL CONTRASTE CON EL QUE SE OBSERVA LA MUESTRA. EL PUNTO ÓPTIMO DEL DIAFRAGMA DEPENDE DEL TIPO DE MUESTRAS OBSERVADA Y DE SU TRANSPARENCIA
