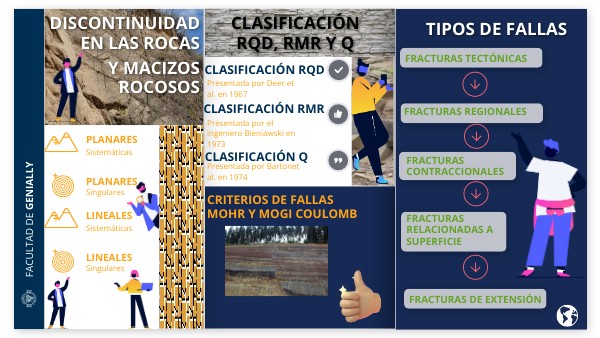

FALLAS EN ROCAS

CLASIFICACIÓN RQD, RMR Y Q

DISCONTINUIDAD EN LAS ROCAS

TIPOS DE FALLAS

Fracturas tectónicas

y macizos rocosos

CLASIFICACIÓN RQD

Presentada por Deer et al. en 1967

CLASIFICACIÓN RMR

Fracturas regionales

Presentada por el ingeniero Bieniawski en 1973

PLANARES

Sistemáticas

CLASIFICACIÓN Q

Fracturas contraccionales

Presentada por Bartonet al. en 1974

PLANARES

Singulares

CRITERIOS DE FALLAS MOHR Y MOGI COULOMB

Facultad de genially

LINEALES

Fracturas relacionadas a superficie

Sistemáticas

LINEALES

Singulares

Fracturas de extensión

¿Que son?

Esta clase de fracturas es una combinación de fracturas de tensión y extensión asociadas a una reducción de volumen general en la roca. Puede ser resultado de estos procesos:

• Desecación
• Sinéresis
• Gradiente termal
• Cambios de fase mineral

Criterio de falla mohr - coulomb

La teoria de Mohr-Coulomb es un modelo matemático basado en criterios geometricos, utlizando como sustento y tomando todos los elementos de la técnica de el Circulo de Mohr para su desarrollo. Es un modelo matemático que describe la respuesta de materiales quebradizos o fragiles como el suelo, a esfuerzos de corte y tensión normal.

• Asume condiciones planas
• Explica que el corte de un material se da entre una combinación de tensión normal y tangencial.
• Entre mayor sea la tensión normal, mayor será la tensión tangencial, esto para cortar el material.
• El criterio es especialmente aplicable a suelos cohesivos y algunas rocas

DISCONTINUIDAD EN ROCAS

La discontinuidad en las rocas es un termino que hace referencia a cualquier plano de separación en un macizo rocoso. Existen diferentes tipos de discontinuidades:

• Planares
• Lineales
• Singulares
• Sistemáticas

RMR

Es una clasificación geomecánica que nos permite relacionar índices de calidad con parámetros geotécnicos del macizo rocoso. Existen 6 parametros que se consideran para conocer el índice RMR.

1. Resistencia de la roca intacta
2. RQD
3. Espaciado de las discontinuidades
4. Estado de las discontinuidades
5. Flujo de agua en las juntas

Lineales singulares

Las discontinuidasdes lineales singulares pueden ser de tipo:

• Eje de los pliegues

¿Cómo son?

Son aquellas cuyo origen, orientación, distribución y morfología, pueden ser atribuidos o asociados con eventos tectónicos locales. Así también se pueden desarrollar por la aplicación de fuerzas externas o de superficie, también pueden estar relacionadas con el tectonismo como los pliegues y fallas.

Planares singulares

Las discontinuidasdes planares singulares pueden ser de tipo:

• Fallas
• Diques
• Discordancias

Es un índice que predice el comportamiento de un macizo rocoso. Se consideran 6 parametros para determinar un valor que decribe el comportamiento de un macizo rocoso, tomando los puntos de la tabla.

• RQD
• Número de familia de juntas
• Rugosidad de las juntas
• Grado de alteración de las juntas
• Presencia de agua
• Estado tensional de la roca

Lineales sistemáticas

Las discontinuidades lineales sistemáticas pueden ser de varios tipos:

• Lineaciones
• Intersección de discontinuidades planares

Planares sistemáticas

Las discontinuidades planares sistemáticas pueden ser de varios tipos:

• Planos de estratificación
• Planos de laminación
• Diaclasas o juntas
• Planos de esquistosidad

Fractura de extensión

Este tipo de fracturas son aquellas en las cuales las dos paredes de la roca agrietada se muevan a cierta distancia una de otra en sentidos opuestos, alejándose del plano de fractura. Este tipo de fracturas se desarrollan cuando los tres esfuerzos principales son de extensión.

RQD

Este parámetro nos indica la calidad del macizo rocoso in situ a partir del grado de fracturación. Es el índice más usado para medir el grado de fracturación de un macizo rocoso.

Existe una condición que se debe seguir en el calculo de la RQD de un macizo rocoso, y es que los trozos deben tener una longitud mayor a 10 cm para considerarse en el calculo

¿Cómo se origina?

Estas fracturas se desarrollan como resultado de la aplicación de fuerzas de cuerpo. En este grupo tenemos la formación de fracturamiento generado por la explotación de material petreo en el terreno, en el caso de las canteras; por las condiciones climáticas, representado principalmente por los procesos mecánicos y químicos de congelamiento y derretimiento. En pequeña escala están los colapsos, subsidencia, alteración de minerales y diagenesis.

Como se originan

Este tipo de fracturas son aquellas que se han desarrollado a lo largo de grandes áreas de la corteza terrestre y que solo han sufrido pequeños cambios relativos a su orientación; no muestran evidencias de separación a través de sus planos de fractura y siempre son perpendiculares a las superficies de estratificación en rocas sedimentarias.

• Boretek. (s.f.). Determinación del RQD. Boretek. https://boretek.pe/geotecnia-y-geomecanica/determinacion-del-rqd/
• Fernández-Gutiérrez, J. D., Pérez-Acebo, H., Mulone-Andere. D. (2017). Correlación entre el índice RMR de Bieniawski y el índice Q de Barton en formaciones sedimentarias de grano fino. Informes de la Construcción, 69(547): e205, doi: http://dx.doi.org/10.3989/id54459
• Geología estructural. (2021, marzo). Análisis estructural - pliegues. Geología estructural. https://www.geologiaestructural.com/analisis-estructural-pliegues/
• González, D. A., Martínez, C. P. (s.f.). Caracterización geomecánica de suelos y rocas. Universidad de Cantabria. https://ocw.unican.es/pluginfile.php/2899/course/section/2824/6.2.%20Clasificaciones%20geomeca%CC%81nicas_Revisado_OCW.pdf
• Martínez, S. R. (2021). La Teoría de Mohr en la Geomecánica. Repositorio de Universidad de Pinar del Río. ]https://rc.upr.edu.cu/bitstream/DICT/3864/1/00_La_Teoria_de_Mohr_en_la_Geomecanica.pdf
• Monreal, R., Cano-Corona, I., Grijalva-Noriega, F. J., Montijo-González, A., Almazán-Vázquez, E. (2011). Caracterización del Grupo Bisbee (Cretácico Inferior) en el área al sur de la sierra Basómari, Noreste de Sonora, México. Boletin de la Sociedad Geologica Mexicana, 63(2), 365-378. https://doi.org/10.18268/BSGM2011v63n2a16
• Nelson, S. I. (2022, mayo). Clasificación geomecánica de Deere. Índice RQD (1967). PARTE 1ª. Eadic. https://eadic.com/blog/entrada/clasificacion-geomecanica-de-deere-indice-rqd-1967-parte-1a/+
• Quintana Crespo, E., Soffietti, F. P. (2020). Una Zonificación Geotécnica Aplicada a Taludes Rocosos en el Cordón de Sierra Chica, Provincia de Córdoba, Argentina. Revista De La Facultad De Ciencias Exactas, Físicas Y Naturales, 7(2), 27–43. https://revistas.unc.edu.ar/index.php/FCEFyN/article/view/29363
