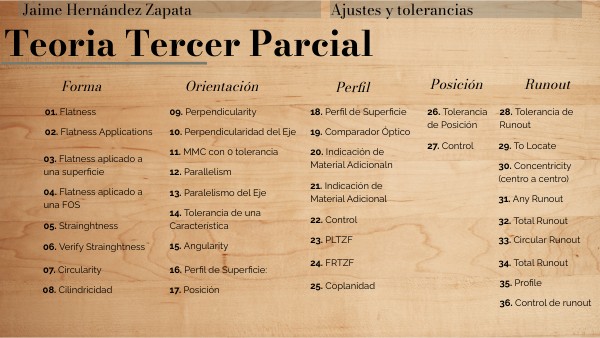

Jaime Hernández Zapata
Ajustes y tolerancias
Teoria Tercer Parcial
Runout
Posición
Orientación
Forma
Perfil
28. Tolerancia de Runout
26. Tolerancia de Posición
01. Flatness
09. Perpendicularity
18. Perfil de Superficie
10. Perpendicularidad del Eje
02. Flatness Applications
19. Comparador Óptico
29. To Locate
27. Control
11. MMC con 0 tolerancia
20. Indicación de Material Adicionaln
03. Flatness aplicado a una superficie
30. Concentricity (centro a centro)
12. Parallelism
21. Indicación de Material Adicional
04. Flatness aplicado a una FOS
13. Paralelismo del Eje
31. Any Runout
14. Tolerancia de una Característica
22. Control
32. Total Runout
05. Strainghtness
33. Circular Runout
23. PLTZF
15. Angularity
06. Verify Strainghtness
24. FRTZF
34. Total Runout
07. Circularity
16. Perfil de Superficie:
35. Profile
25. Coplanidad
08. Cilindricidad
17. Posición
36. Control de runout
Controla plano datum para reproducibilidad y reduce tensiones.
Superficie plana utilizada en operaciones de sellado.
Condición de superficie en revolución con puntos equidistantes a eje común
Control geométrico especifica distancia de posición verdadera.
Aplicada a FOS, ubicada con cotas básicas y datums.
Variación circular al rotar 360° alrededor del datum axis.
Controla "wobble" en características circulares.
Zona de tolerancia entre dos planos paralelos
Planicidad controla superficies y perfil de superficie controla coplanaridad.
Tolerancia controla eje específico con zona cilíndrica
Puede estar indicado directamente en cuadro de control de tolerancia.
Datums establecen ejes
Tolerancia controla perpendicularidad entre superficies alineadas a 90 grados.
Usada para restringir características datum secundarios y terciarios.
Condición de línea recta en superficie o línea media.
Tolerancias MMC o LMC siguen principio de AME
Única tolerancia que controla ubicación de superficies.
Pattern Locating Tolerance Zone Framework
Controla forma, tamaño, orientación y posición.
Aplica a característica individual, excepciones especificadas.
Métodos directos e indirectos para verificación.
Position: Eje o límite de característica cilíndrica respecto a datum axis.
Circular Runout: Secciones circulares respecto a datum axis.
Total Runout: Características cilíndricas respecto a datum axis. Controla todo excepto tamaño.
Profile of a Surface: Cualquier superficie centrada en datum axis, controla tamaño si dimensión es básica.
Feature Relating Tolerance Zone Framework
Puede ser refinada con paralelismo.
Resultado de límites aplicados por Regla #1.Condición de superficie con elementos en un plano.
Tolerancia de planicidad define zona con dos planos paralelos.
Ubicación de agujeros entre sí.
Ubicación de agujeros, perpendicularidad al primer plano datum.
Ubicación de agujeros, perpendicularidad al primer plano datum, orientación al segundo plano datum.
Ubicación de agujeros, perpendicularidad al primer plano datum, orientación al segundo plano datum, ubicación al segundo plano datum.
Puede ser refinado con paralelismo
Los Datum Targets son elementos que emplean puntos, líneas o áreas de contacto en la pieza para establecer datums. Los diseñadores utilizan Datum Targets por diversas razones, que incluyen: Simular Piezas de Acoplamiento o Ensamble: Los Datum Targets permiten replicar la interacción entre piezas en un ensamblaje. Superficies Irregulares: Son útiles cuando se trata de superficies rugosas, onduladas o con ángulos de contacto poco convencionales. Características de Superficie Complejas: Los Datum Targets son eficaces al emplear características de superficie complejas o escalonadas. Restricción de Ubicación y Zonas en Piezas No Rígidas: Se utilizan para especificar restricciones de ubicación o áreas específicas en piezas que no son completamente rígidas. Estos Datum Targets pueden tomar la forma de puntos, líneas o áreas, y su símbolo en el dibujo indica si se trata de un punto, línea o área.
Zona de tolerancia entre dos planos paralelos del plano medio
Dirección de aplicación de material adicional.
Modificador "Unequal" especifica cantidad de tolerancia.
Aplicado a cualquier superficie de revolución. Localiza cilindros.
Tolerancia controla paralelismo entre dos superficies.
Paralelismo de eje controla eje central respecto a plano.
Controla orientación en ángulo definido por cota básica
Controla perpendicularidad de eje a dato con zona cilíndrica
Los ajustes y tolerancias en ingeniería se refieren a los métodos utilizados para controlar la variación dimensional de los componentes y garantizar que se ajusten y funcionen correctamente. Las tolerancias permiten especificar la cantidad máxima de variación permitida en las dimensiones de una pieza.
Condición de superficie circular.
Tolerancia limita desviación de circularidad
Cualquier tolerancia estará entre dos planos paralelos según Regla #1
Siempre RFS.
Datums establecen ejes, controla circularidad y balanceo.
Máquinas de inspección visual amplificada en 2D
Siempre RFS para tolerancia y datum reference
Menor que tolerancia de tamaño, controla cylindricity, circularity y straightness. Mayor que tamaño, controla coaxialidad y orientación.
Menores costos, mejores ensambles, elección correcta de piezas, menos errores.
Los Datum Targets son elementos que emplean puntos, líneas o áreas de contacto en la pieza para establecer datums. Los diseñadores utilizan Datum Targets por diversas razones, que incluyen: Simular Piezas de Acoplamiento o Ensamble: Los Datum Targets permiten replicar la interacción entre piezas en un ensamblaje. Superficies Irregulares: Son útiles cuando se trata de superficies rugosas, onduladas o con ángulos de contacto poco convencionales. Características de Superficie Complejas: Los Datum Targets son eficaces al emplear características de superficie complejas o escalonadas. Restricción de Ubicación y Zonas en Piezas No Rígidas: Se utilizan para especificar restricciones de ubicación o áreas específicas en piezas que no son completamente rígidas. Estos Datum Targets pueden tomar la forma de puntos, líneas o áreas, y su símbolo en el dibujo indica si se trata de un punto, línea o área.
Controla tamaño, forma, ubicación y orientación en característica de tamaño básico.
Asegura la Concentricidad al alinear radialmente el eje datum con los puntos medios de la característica.
Controla la Perpendicularidad o Paralelismo entre dos características, evitando desviaciones significativas en la parte final de la pieza debido a desplazamientos angulares del eje central.
Regula la Cilindricidad, detectando cualquier variación a lo largo de una superficie cilíndrica, incluso afectando circularidad o rectitud, incluso en cilindros perfectamente coaxiales.
Controla la Rectitud del Eje y la Superficie, previniendo desvíos causados por curvaturas en la característica.
Regula la Circularidad, detectando variaciones de forma a lo largo de la superficie.
Total Runout representa la versión tridimensional de Runout o Circular Runout, considerando toda la superficie de la pieza en una zona de tolerancia tridimensional, a diferencia de Runout que solo evalúa la sección transversal.
