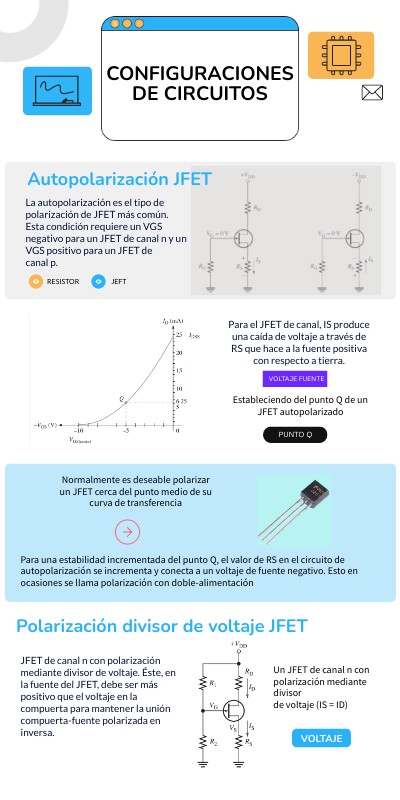

Configuraciones de circuitos

Autopolarización JFET

La autopolarización es el tipo de polarización de JFET más común. Esta condición requiere un VGS negativo para un JFET de canal n y un VGS positivo para un JFET de canal p.

JEFT

RESISTOR

Para el JFET de canal, IS produce una caída de voltaje a través de RS que hace a la fuente positiva con respecto a tierra.

VOLTAJE FUENTE

Estableciendo del punto Q de un JFET autopolarizado

PUNTO Q

Normalmente es deseable polarizar un JFET cerca del punto medio de su curva de transferencia

Para una estabilidad incrementada del punto Q, el valor de RS en el circuito de autopolarización se incrementa y conecta a un voltaje de fuente negativo. Esto en ocasiones se llama polarización con doble-alimentación

Polarización divisor de voltaje JFET

JFET de canal n con polarización mediante divisor de voltaje. Éste, en la fuente del JFET, debe ser más positivo que el voltaje en la compuerta para mantener la unión compuerta-fuente polarizada en inversa.

Un JFET de canal n con polarización mediante divisor de voltaje (IS = ID)

Voltaje

Se puede utilizar un método similar al empleado para autopolarización con la polarización mediante divisor de voltaje para determinar gráficamente el punto Q de un circuito sobre la curva de transferencia

Carga

Polarización fija JFET

Circuito de polarización fija para un transistor JFET

GRAFICA

Ecuaciones de diseño para cuando se dan las resistencias del circuito y se pide hallar el punto Q

PUNTO Q

Polarización por divisor de voltaje bjt

El circuito de polarización fija para un transistor bjt:

PUNTO Q

Ecuaciones para cuando se da el valor de las resistencias, y se pide hallar el valor del punto Q (IBQ, ICQ, VCEQ)

Polarización fija bjt

La polarización fija solo se usa en la configuración emisor común, ya que en la configuración base común cortocircuita la entrada, y en la configuración colector común cortocircuita la salida.

ECUACIONES

PUNTO Q

La polarización fija es la más sencilla y rápida para realizar, pero también la más inestable ante las variaciones de beta, por tanto también la menos usada

El resistor, RG, en serie con la compuerta, no afecta la polarización porque en esencia no hay caída de voltaje a través de él, y por consiguiente, la compuerta permanece a 0 V. RG se requiere sólo para hacer que la compuerta esté a 0 V y aislar una señal de ca de la tierra en aplicación de amplificador.

file:///C:/Users/nadia/Downloads/Dispositivos_electronicos_floyd_8edi.pdf

Polarización en el punto medio

Normalmente es deseable polarizar un JFET cerca del punto medio de su curva de transferencia donde ID = IDSS/2. En condiciones de señal, la polarización en el punto medio permite que la cantidad máxima de corriente en el drenaje oscile entre IDSS y 0.

file:///C:/Users/nadia/Downloads/Dispositivos_electronicos_floyd_8edi.pdf

Formulas

y el voltaje de fuente es:

El voltaje de fuente es:

Los resistores R1 y R2 establecen el voltaje en la compuerta, como lo expresa la siguiente ecuación de acuerdo con la fórmula del divisor de voltaje:

La corriente en el drenaje se expresa como:

Sustituyendo en lugar de VS:

El voltaje de compuerta a fuente es:

file:///C:/Users/nadia/Downloads/Dispositivos_electronicos_floyd_8edi.pdf

Recta de carga

La recta de carga de cd con divisor de voltaje se determina de la siguiente manera, Con Id=0:

Por consiguiente, un punto sobre la recta está en:

Con VGS = 0

file:///C:/Users/nadia/Downloads/Dispositivos_electronicos_floyd_8edi.pdf

ECUACIONES BASICAS PRINCIPALES

Donde el subíndice G hace referencia a gate (puerta), el subíndice D hace referencia a drain (drenaje) y el subíndice S hace referencia a source (fuente)

ECUACIONES

La ecuación para hallar VGSQ es la siguiente: La ecuación para hallar IDQ es la misma ecuación de Shockley: Y la ecuación para hallar VDSQ es la siguiente:

https://wilaebaelectronica.blogspot.com/2020/01/polarizacion-fija-jfet.html

Polarizacion por divisor de voltaje

La polarización por divisor de voltaje es la polarización más estable respecto al punto de trabajo Q. Se puede usar en todas las configuraciones del transistor bjt, emisor común, base común, y colector común.

https://wilaebaelectronica.blogspot.com/2017/02/polarizacion-por-divisor-de-voltaje-bjt.html

Las ecuaciones básicas son las siguientes:

https://wilaebaelectronica.blogspot.com/2017/02/polarizacion-por-divisor-de-voltaje-bjt.html

Ecuaciones

IBQ, ICQ, VCEQ

La ecuación para IBQ es la siguiente: El valor de ICQ está dado por la siguiente ecuación: Y finalmente VCEQ es igual a:

https://wilaebaelectronica.blogspot.com/2017/02/polarizacion-por-divisor-de-voltaje-bjt.html

Las ecuaciones básicas son las siguientes:

https://wilaebaelectronica.blogspot.com/2017/01/polarizacion-fija-bjt.html

Ecuaciones

IBQ, ICQ, VCEQ

La ecuación para IBQ es la siguiente: La ecuación para ICQ es la siguiente: Y la ecuación de VCEQ:

https://wilaebaelectronica.blogspot.com/2017/01/polarizacion-fija-bjt.html
