POLARIZACIÓN DE

TRANSISTORES

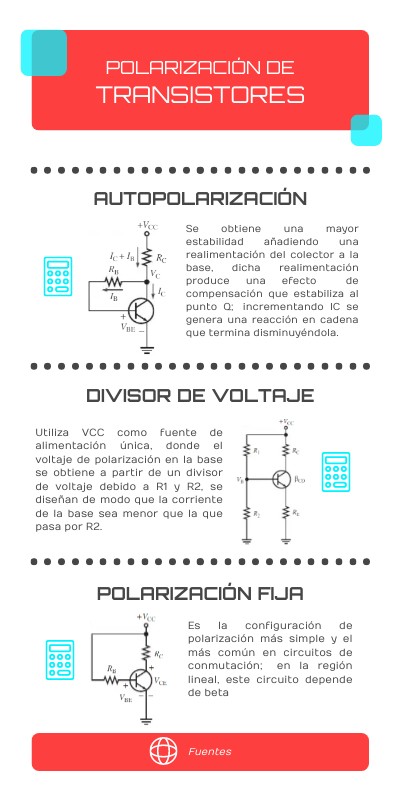

AUTOPOLARIZACIÓN

Se obtiene una mayor estabilidad añadiendo una realimentación del colector a la base, dicha realimentación produce una efecto de compensación que estabiliza al punto Q; incrementando IC se genera una reacción en cadena que termina disminuyéndola.

DIVISOR DE VOLTAJE

Utiliza VCC como fuente de alimentación única, donde el voltaje de polarización en la base se obtiene a partir de un divisor de voltaje debido a R1 y R2, se diseñan de modo que la corriente de la base sea menor que la que pasa por R2.

POLARIZACIÓN FIJA

Es la configuración de polarización más simple y el más común en circuitos de conmutación; en la región lineal, este circuito depende de beta

Fuentes

Cálculo de VBB a partir de VCC con el divisor de voltaje
Resto de ecuaciones para el análisis de la polarización
Ecuaciones para el análisis del circuito
VE = 0

Demostrando el divisor de voltaje

  • Principios de Electrónica, Malvino A. , Bates J.
  • Dispositivos Electrónicos, Thomas L. Floyd
  • Electrónica: teoría de circuitos y dispositivos electrónicos, R. Boylestad, L. Nashelsky

Puede dividirse en dos fuentes para su análisis

Ecuaciones para el análisis del circuito
