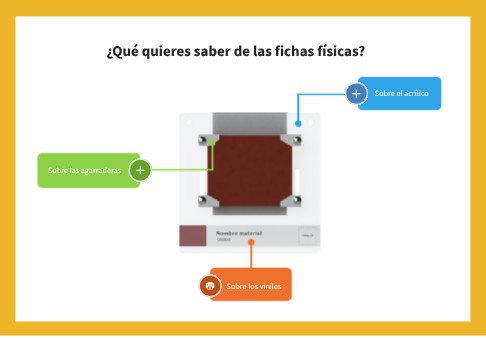

¿Qué quieres saber de las fichas físicas?

Sobre el acrílico
Sobre las agarraderas
Sobre los viníles

¿Qué tengo que saber sobre los acrílicos?

Tiene una medida de 20 x 20 cm.

Quiero ver los dos tipos de bases que utilizamos

Quiero ver la plantilla para cortar en CNC

Quiero ver las medidas de los acrílicos

Quiero ver los planos

¿Qué tipos de bases utilizamos?

Te invitamos a posar el cursor en cualquiera de los acrílicos para saber cuándo utilizarlos.

¿Cuántas bases caben en un plano de CNC?

Se puede poner en la máquina de CNC piezas de 1.22 m x 2.44 m.

Aproximadamente caben 351 acrílicos (13 piezas de ancho x 27 piezas de alto) en la lámina con las medidas anteriores.

Quiero ver el editable

Estas son las medidas de los acrílicos

Métodos de adhesión a las fichas

Esquineros

Agarraderas

Soportes

Uso mixto

Quiero ver los planos

DXF para corte láser

Condiciones de Uso

Uso de esquineros

Medidas Generales

Condiciones de Uso

Medidas Generales

Condiciones de Uso

Se recomienda utilizar estos esquineros para los materiales con medidas de largo mayores que 11 cm. Tiene una capacidad de sostener piezas con altura mínima de 5.84 hasta 10.54 cm.

Uso de agarraderas

Medidas Generales

Condiciones de Uso

Medidas Generales

Condiciones de Uso

Se recomienda utilizar estas agarraderas para los materiales con medidas de largo menores que 11 cm hasta como máximo 15cm. De largo puede oscilar desde los 5.84 hasta los 15 cm. Tiene una capacidad de sostener piezas perforadas con una altura máxima de 10.30 cm y un largo de 16 cm.

Uso de soportes

Condiciones de Uso

Condiciones de Uso

Estos soportes son para fichas con múltiples piezas. Por ejemplo: Valchromat. Tiene una capacidad de sostener piezas perforadas con una altura máxima promedio de 5.6 cm y un largo de mayor a 13.5 cm.

Uso para piezas mixtas

Se pueden utilizar los tres tipos de seguros para poder exponer las muestras. Aquí te mostramos un ejemplo.

¿Qué pieza de viníl quieres conocer?

Quiero ver los planos

Viníl para parte frontal

Aquí se pone el color con el que se clasifica el material:

  • Animal: Naranja
  • Maderables: Verde
  • Cerámicos: Amarillo
  • Metales: Azul
  • Polímeros: Morado
  • Compuestos: Café

Anotamos el código del material en esta parte. Si no sabes cómo hacerlo da clic aquí.

Añadimos el nombre del material que pusimos en la base de datos.

Se pone el código QR de la ficha digital del material.

3 cm

20 cm

Viníl para parte posterior - Evaluación

Aquí se pone el color con el que se clasifica el material:

  • Animal: Naranja
  • Maderables: Verde
  • Cerámicos: Amarillo

  • Metales: Azul
  • Polímeros: Morado
  • Compuestos: Café

10.5 cm

Pintamos las etapas que se evaluaron:

  1. Extracción
  2. Primera Distribución
  3. Primera Producción
  4. Segunda Distribución

Pintamos las etapas que se evaluaron y clasificaron para la empresa

14.6 cm

Ponemos los datos que salen al analizar el material:

  1. Huella de Carbono
  2. Huella Hídrica
  3. Huella Energético

Viníl para parte posterior - Empresas

Ponemos el logotipo de la empresa en esta parte

Aquí se pone el color con el que se clasifica el material:

  • Animal: Naranja
  • Maderables: Verde
  • Cerámicos: Amarillo
  • Metales: Azul
  • Polímeros: Morado
  • Compuestos: Café

Ponemos la información general de la empresa en esta sección

Se pone el código QR de la ficha digital del material.

Están aquí los logotipos del ITESO y la Materioteca

3 cm

20 cm

Planos técnicos para exponer muestras

Haz clic aquí para descargar
