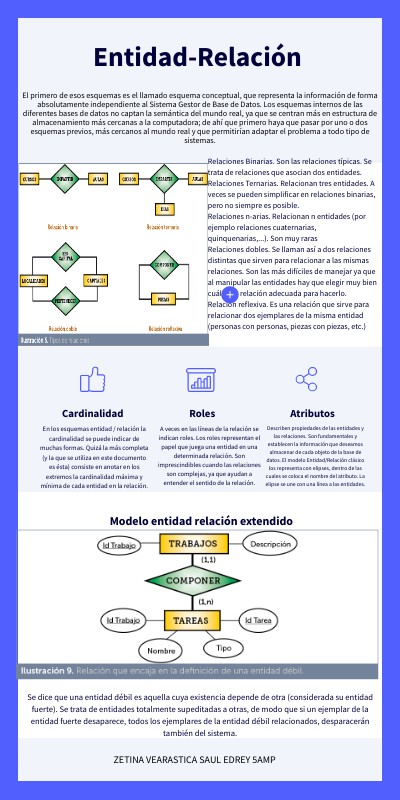

Entidad-Relación

El primero de esos esquemas es el llamado esquema conceptual, que representa la información de forma absolutamente independiente al Sistema Gestor de Base de Datos. Los esquemas internos de las diferentes bases de datos no captan la semántica del mundo real, ya que se centran más en estructura de almacenamiento más cercanas a la computadora; de ahí que primero haya que pasar por uno o dos esquemas previos, más cercanos al mundo real y que permitirían adaptar el problema a todo tipo de sistemas.

Relaciones Binarias. Son las relaciones típicas. Se trata de relaciones que asocian dos entidades. Relaciones Ternarias. Relacionan tres entidades. A veces se pueden simplificar en relaciones binarias, pero no siempre es posible. Relaciones n-arias. Relacionan n entidades (por ejemplo relaciones cuaternarias, quinquenarias,...). Son muy raras Relaciones dobles. Se llaman así a dos relaciones distintas que sirven para relacionar a las mismas relaciones. Son las más difíciles de manejar ya que al manipular las entidades hay que elegir muy bien cuál es la relación adecuada para hacerlo. Relación reflexiva. Es una relación que sirve para relacionar dos ejemplares de la misma entidad (personas con personas, piezas con piezas, etc.)

Roles

Cardinalidad

Atributos

En los esquemas entidad / relación la cardinalidad se puede indicar de muchas formas. Quizá la más completa (y la que se utiliza en este documento es ésta) consiste en anotar en los extremos la cardinalidad máxima y mínima de cada entidad en la relación.

A veces en las líneas de la relación se indican roles. Los roles representan el papel que juega una entidad en una determinada relación. Son imprescindibles cuando las relaciones son complejas, ya que ayudan a entender el sentido de la relación.

Describen propiedades de las entidades y las relaciones. Son fundamentales y establecen la información que deseamos almacenar de cada objeto de la base de datos. El modelo Entidad/Relación clásico los representa con elipses, dentro de las cuales se coloca el nombre del atributo. La elipse se une con una línea a las entidades.

Modelo entidad relación extendido

Se dice que una entidad débil es aquella cuya existencia depende de otra (considerada su entidad fuerte). Se trata de entidades totalmente supeditadas a otras, de modo que si un ejemplar de la entidad fuerte desaparece, todos los ejemplares de la entidad débil relacionados, desparacerán también del sistema.

ZETINA VEARASTICA SAUL EDREY 5AMP
