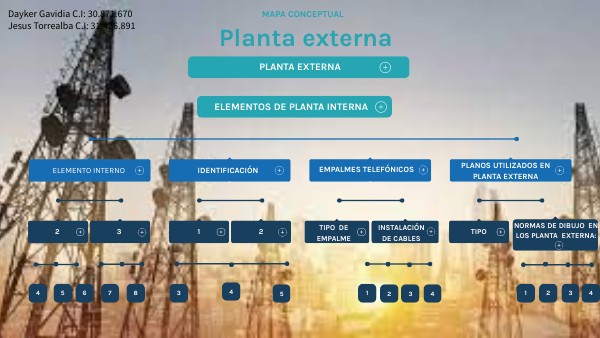

Mapa Conceptual

Planta externa

Planta externa

Elementos de planta interna

Planos utilizados en planta externa

Empalmes telefónicos

Identificación

Elemento Interno

Normas de dibujo en los planta externa:

Instalación de cables

TIPO de empalme

Tipo

Subterraneo

Subterránea: se utiliza cuando se requiere ocultar los cables bajo tierra, ya sea por razones estéticas o para protegerlos de condiciones climáticas adversas. Algunos aspectos importantes de la instalación subterránea son: - Excavación: se realiza la excavación de zanjas o trincheras donde se instalará el cableado subterráneo. - Canalización o ductos: se utilizan tubos o ductos especializados para alojar y proteger los cables subterráneos, evitando daños y facilitando su identificación y mantenimiento posterior. - Cubierta y relleno: una vez instalados los cables en el ducto, se cubren y se rellena la zanja o trinchera con materiales adecuados, proporcionando una protección adicional.

Cable aereo autosuspendido

1. Aéreo: se utiliza cuando los cables se instalan en postes o estructuras aéreas. Algunos aspectos importantes de la instalación aérea son: - Cable aéreo autosuspendido: es el método básico de montaje, donde los cables se suspenden entre los postes utilizando grapas o abrazaderas especiales que garantizan la sujeción adecuada y la separación necesaria entre los cables. - Replanteo de posteadura: consiste en identificar y marcar la ubicación exacta de los postes en el terreno antes de su instalación. - Ubicación de los postes: se determina la ubicación óptima de los postes en función de factores como la distancia entre ellos, el tipo de terreno y las regulaciones locales. - Siembra de postes: se realiza la excavación de agujeros en el terreno y se instalan los postes en posición vertical, utilizando hormigón u otro material de fijación para asegurar su estabilidad.

equipo de presurizacion

- Ubicación y corrección de fallas: los equipos de presurización se utilizan para mantener una presión adecuada en las líneas telefónicas y corregir fallas de presión. - Compresor secador: se utiliza para comprimir el aire y eliminar la humedad antes de que ingrese a las líneas telefónicas. - Tableros de medidores: muestran y registran la presión en las líneas telefónicas. - Tableros de alarmas: proporcionan alertas en caso de fallas o cambios en la presión de las líneas telefónicas.

Fosas de cables

Fosas de cables: son áreas subterráneas donde se encuentran los cables telefónicos. Permiten proteger y organizar los cables para facilitar su acceso y mantenimiento.

Instalacion de retenidas

2. Instalación de retenidas: se utilizan retenidas para sujetar el cable aéreo a las estructuras o postes de soporte. Algunos aspectos clave de la instalación de retenidas son: - Uso de las retenidas: las retenidas son elementos de sujeción que se instalan a lo largo del cable aéreo para evitar su movimiento excesivo y asegurar su posición adecuada. - Formato de retención: existen diferentes tipos de retenidas, como las abrazaderas metálicas o plásticas, correas de amarre, grapas, entre otros, que se seleccionan según el tipo de cable y las condiciones específicas de la instalación.

De acuerdo a su necesidad (Subterraneo (Verticales, Rectos, Derivados, Sagria, Múltiples, Transferencias, Cortes)), Aéreos, De acuerdo a su cubierta (De plomo, plástico (MB), Conectores (Conector pica Bond, Conector Tel Splice) Los empalmes telefónicos son utilizados para unir dos cables telefónicos y asegurar la continuidad de la señal. A continuación, se describen diferentes tipos de empalmes telefónicos según su necesidad, ubicación y tipo de cubierta: - De acuerdo a su necesidad:

Simbolos estandarizados

Símbolos estandarizados: Utilizar símbolos estandarizados para representar los diferentes elementos de infraestructura, como postes, cajas de empalme, cajas de distribución, cámaras de pasaje, etc. Esto asegura que los planos sean fácilmente comprensibles y reconocibles para los profesionales que trabajan en el área.

La planta externa es una parte fundamental del sistema telefónico, ya que se refiere a la infraestructura física que conecta las centrales telefónicas con los usuarios finales. Esta infraestructura incluye cables, postes, cajas de conexiones y otros componentes necesarios para establecer la comunicación telefónica. El objetivo de la planta externa es proporcionar la conexión adecuada entre los usuarios y las centrales telefónicas, permitiendo así la transmisión de las señales telefónicas de manera eficiente y confiable. En términos generales, las áreas de las centrales telefónicas se dividen en dos categorías: área monocentral y área multicentral. En el área monocentral, una sola central telefónica atiende a todos los usuarios dentro de un área geográfica específica. Esto generalmente se encuentra en áreas rurales o de baja densidad poblacional, donde la demanda telefónica es menor.

Cables Aereo

Formas de instalación de los cables: Aéreo (Cable aéreo autosuspendido: Método básico de montaje, Replanteo de Posteadura, Ubicación de los Postes, Siembra de Postes), Instalación de Retenidas (Uso de las Retenidas, Formato de Retención), Subterránea, Instalación de cables en ducto. Existen diferentes formas de instalación de cables según las necesidades y condiciones específicas de cada proyecto. A continuación, se describen algunas de las formas más comunes de instalación de cables:

Identificacion de las rede

Identificación de las redes: - Red Troncal: es la red principal que conecta diferentes centrales telefónicas o nodos de comunicación. Se identifica generalmente con un código alfanumérico único. - Red Central: es la red que conecta la central telefónica con los diferentes puntos de distribución en una zona geográfica determinada. También tiene una identificación única. - Red Primaria: se refiere a las líneas y cables que transportan las señales telefónicas desde la red central hasta los armarios de distribución primaria.

- Red Local: se refiere a las líneas y cables que conectan los armarios de distribución primaria con los terminales o puntos de conexión de usuario final. - Red Directa y Secundaria: se utilizan en sistemas de telecomunicaciones más antiguos y se refieren a las líneas que conectan directamente los terminales de usuario final con la central telefónica sin pasar por armarios de distribución.

Elementos de Planta Externa

Elementos de planta externa: Elementos internos, Distribuidor principal (Regletas Horizontales, Regletas verticales), Mesa de pruebas, Equipos de presurización (Ubicación y corrección de fallas, Compresor secador, Tableros de medidores, Tableros de alarmas), Fosas de cables, Elementos externos (Cables, Armarios de distribución), Terminales, Canalización (Tuberías o Ductos, Tanques y Tanquillas, Fundamentos de Armarios, Acometidas), Aterramiento (Toma de tierra, aspectos importantes de la tomas de tierra en las telecomunicaciones, Factores que determinan las resistividad de terrreno, Procediemiento para efectuar las mediciones de resistividad, lecciones de los electrodos a utilizar, Resistencia Ohmica de la toma de tierra), Aparato telefónico (Transmisión de llamadas, Recepción de llamadas, Transmisión de Sonidos, Recepción de Sonidos). Los elementos de la planta externa del sistema telefónico incluyen una variedad de componentes internos y externos. A continuación, se describen algunos de ellos:

Terminales

son puntos de conexión donde los cables telefónicos se conectan a los aparatos o equipos de comunicación.

Aterramiento

- Factores que determinan la resistividad del terreno: incluyen la composición del suelo, su humedad y otros factores geológicos. - Procedimiento para efectuar mediciones de resistividad: se utilizan instrumentos para medir la resistividad del terreno. - Lecciones de los electrodos a utilizar: se deben instalar electrodos adecuados para garantizar una buena toma de tierra. - Resistencia ohmica de la toma de tierra: se mide para asegurar que cumpla con los requisitos de seguridad.

- Toma de tierra: es una conexión eléctrica a la tierra que se utiliza para proteger los equipos de telecomunicaciones contra descargas eléctricas y proporcionar una referencia de voltaje segura. - Aspectos importantes de la toma de tierra en las telecomunicaciones: se deben cumplir estándares y normas para garantizar un adecuado funcionamiento y seguridad.

Lorem ipsum dolor

Representación de canalización: Utilizar líneas o símbolos específicos para representar la canalización, es decir, los ductos o conductos utilizados para pasar o proteger los cables. Esto ayuda a visualizar y entender cómo se conectan los cables y cómo están organizados dentro de la infraestructura de planta externa.

Equipo de preurizacion

- Ubicación y corrección de fallas: los equipos de presurización se utilizan para mantener una presión adecuada en las líneas telefónicas y corregir fallas de presión. - Compresor secador: se utiliza para comprimir el aire y eliminar la humedad antes de que ingrese a las líneas telefónicas. - Tableros de medidores: muestran y registran la presión en las líneas telefónicas. - Tableros de alarmas: proporcionan alertas en caso de fallas o cambios en la presión de las líneas telefónicas.

Identificación con los terminales:

Los terminales de los usuarios finales también son identificados para una mejor gestión de la planta externa de telecomunicaciones. Pueden ser identificados por una numeración o código único que los vincule a la red y al armario de distribución correspondiente. Es importante que estas identificaciones y numeraciones se mantengan actualizadas y documentadas para facilitar la gestión, el mantenimiento y las reparaciones de la red telefónica. Además, puede haber estándares específicos y requisitos de identificación establecidos por las empresas de telecomunicaciones o las autoridades reguladoras.

Empalmes telefónicos:

- Verticales: utilizados para empalmar cables que van en sentido vertical, como en una zanja o conducto subterráneo. - Rectos: utilizados para empalmar cables que van en sentido horizontal, como en una zanja o conducto subterráneo. - Derivados: utilizados para realizar empalmes en derivaciones o ramificaciones de un cable principal. - Sagrías: utilizados para realizar empalmes en cables telefónicos que están colgados en espacios subterráneos, como túneles o alcantarillas. - Múltiples: utilizados para realizar múltiples empalmes en un mismo lugar, permitiendo la conexión de varios cables telefónicos. - Transferencias: utilizados para realizar cambios de dirección en el cableado subterráneo, como en esquinas o curvas. - Cortes: utilizados para reparar daños en un cable telefónico, cortando una sección dañada y empalmando los extremos. - Aéreos: utilizados en instalaciones aéreas, donde los cables telefónicos están suspendidos en postes o soportes. Los empalmes aéreos se realizan generalmente utilizando conectores especializados que permiten una conexión segura y protegida contra las condiciones climáticas. - De acuerdo a su cubierta: - De plomo: utilizados en cables telefónicos cubiertos con plomo para una mayor protección contra la humedad y la corrosión. - Plástico (MB): utilizados en cables telefónicos cubiertos con materiales plásticos, como PVC o polietileno, que brindan resistencia al agua y a las condiciones ambientales. - Conectores: - Conector pica Bond: utilizado para empalmar cables telefónicos a tierra, proporcionando una conexión eléctrica segura y confiable. - Conector Tel Splice: utilizado para empalmar los extremos de los cables telefónicos, asegurando una conexión fuerte y estable.

Cables en ductos

esta forma de instalación se utiliza cuando se requiere canalizar y proteger los cables, tanto en instalaciones aéreas como subterráneas. Se instalan tubos o ductos que permiten el paso seguro de los cables y facilitan su manejo y mantenimiento.

1. Plano general: es un plano de conjunto que muestra la disposición general de los elementos en el área de planta externa. Incluye la ubicación de los edificios, estructuras, postes, ductos, cables y otros elementos relevantes. El plano general proporciona una visión panorámica del proyecto y ayuda a entender la distribución espacial de los componentes. 2. Cuadriculas: son planos detallados que representan una zona específica de planta externa. Se utilizan para visualizar y dimensionar detalladamente una sección particular del área y presentar con mayor detalle la ubicación y la disposición de los elementos. Los planos de cuadricula contienen información más específica sobre los cables, postes, estructuras y otros componentes de infraestructura. 3. Esquemáticos: son planos que se utilizan para representar de manera simplificada la distribución de los elementos de planta externa. Estos planos suelen utilizar símbolos y diagramas esquemáticos para mostrar la ubicación y la conexión entre los componentes, evitando detalles innecesarios. Los esquemáticos son útiles para presentar una vista clara y concisa de los circuitos y las conexiones en un área determinada.

Tipo de empalmes

- Subterráneos: utilizados en instalaciones subterráneas para empalmar cables telefónicos enterrados. Algunos tipos de empalmes subterráneos incluyen: - Verticales: utilizados para empalmar cables que van en sentido vertical, como en una zanja o conducto subterráneo. - Rectos: utilizados para empalmar cables que van en sentido horizontal, como en una zanja o conducto subterráneo. - Derivados: utilizados para realizar empalmes en derivaciones o ramificaciones de un cable principal. - Sagrías: utilizados para realizar empalmes en cables telefónicos que están colgados en espacios subterráneos, como túneles o alcantarillas. - Múltiples: utilizados para realizar múltiples empalmes en un mismo lugar, permitiendo la conexión de varios cables telefónicos. -

Transferencias: utilizados para realizar cambios de dirección en el cableado subterráneo, como en esquinas o curvas. - Cortes: utilizados para reparar daños en un cable telefónico, cortando una sección dañada y empalmando los extremos. - Aéreos: utilizados en instalaciones aéreas, donde los cables telefónicos están suspendidos en postes o soportes. Los empalmes aéreos se realizan generalmente utilizando conectores especializados que permiten una conexión segura y protegida contra las condiciones climáticas. - De acuerdo a su cubierta: - De plomo: utilizados en cables telefónicos cubiertos con plomo para una mayor protección contra la humedad y la corrosión. - Plástico (MB): utilizados en cables telefónicos cubiertos con materiales plásticos, como PVC o polietileno, que brindan resistencia al agua y a las condiciones ambientales. - Conectores: - Conector pica Bond: utilizado para empalmar cables telefónicos a tierra, proporcionando una conexión eléctrica segura y confiable. - Conector Tel Splice: utilizado para empalmar los extremos de los cables telefónicos, asegurando una conexión fuerte y estable.

Cables telefónicos:

Cables telefónicos: Tipos de aislante (Aislante de papel, Aislante de polietileno), Constitución del núcleo del cable (Agrupamiento por pares, agrupamiento por cuadrate), Forma de ordenar los agrupamientos ( En capas concéntricas, En grupos mayores), numeración e identificación de los parers (numeración, Identificación de los pares: Formación cuadrantes (Capas), formación pares ( Grupos)), Envolturas de núcleo del cable, Cubiertas del cable (De plomo (Cubierta protectora de polietileno sobre cubierta de plomo, Armadura con cinta de acero, Armadura con alambre grueso, Doble Armadura con alambre grueso), De materias plásticas, (Cubierta mistures varriel)), Especificaciones de los cables telefónicos.

Designación de colores

1. Designación de colores: Los diferentes tipos de cables suelen representarse mediante colores estándar. Por ejemplo, el cable de fibra óptica puede ser de color amarillo, mientras que los cables de cobre pueden ser de color blanco o gris. Siguiendo las normas de la industria, los colores designados deben utilizarse en los planos para una visualización clara y coherente.

Canalización

- Tuberías o ductos: son utilizados para proteger y dirigir los cables telefónicos a lo largo de su ruta. - Tanques y tanquillas: se utilizan en áreas donde se requiere almacenar cables o realizar conexiones subterráneas. - Fundamentos de armarios: estructuras que brindan soporte a los armarios de distribución.

Elementos Telefonicos

Aparato telefónico: - Transmisión de llamadas: permite que el usuario envíe su voz al destinatario durante una llamada telefónica. - Recepción de llamadas: permite que el usuario escuche la voz del destinatario durante una llamada telefónica. - Transmisión de sonidos: se refiere a la capacidad del aparato telefónico para transmitir claramente los sonidos y la voz del usuario. - Recepción de sonidos: se refiere a la calidad de audio y la capacidad del aparato telefónico para recibir correctamente los sonidos de la voz del destinatario.

FOSAS de Cables

Fosas de cables: son áreas subterráneas donde se encuentran los cables telefónicos. Permiten proteger y organizar los cables para facilitar su acceso y mantenimiento.

Escala apropiada

Escalas apropiadas: Determinar la escala adecuada para los planos, ya que esto permite una medición precisa y una interpretación correcta de las dimensiones y las distancias entre los diferentes elementos seleccionados, como postes, ductos, cables, etc. Leyendas y notas explicativas: Incluir leyendas y notas explicativas para proporcionar información adicional sobre los materiales, las dimensiones, las técnicas y las normas utilizadas en la instalación de los elementos en planta externa. Esto hace que los planos sean más completos y comprensibles.

Identificación de los armarios de distribución:

- Redes con armarios de distribución primaria: en estas redes, los armarios de distribución están ubicados estratégicamente para distribuir las señales telefónicas a áreas más pequeñas. Se identifican mediante un código alfanumérico único. - Redes con armarios de distribución secundaria: en estas redes, los armarios de distribución secundaria se utilizan para llevar las señales telefónicas aún más cerca de los terminales de usuario final. También tienen una identificación específica.

Elementos externos

- Cables: son los conductores que transportan las señales telefónicas. Pueden ser de cobre o fibra óptica. - Armarios de distribución: son estructuras que albergan los equipos y conexiones de la red telefónica en una ubicación externa.
