Sareko interkonexio-gailuak eta topologia fisikoa

Informatika-sareak

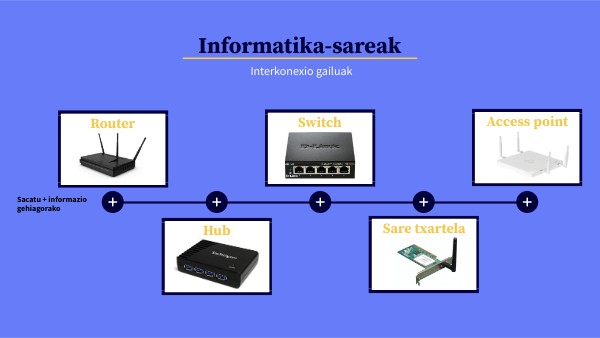

Interkonexio gailuak

Access point

Switch

Router

Sacatu + informazio gehiagorako

Sare txartela

Hub

Sareak

Topologia fisikoak

Bus

Eraztuna

Izarra

Sacatu + informazio gehiagorako

Hibrido

Malla

Zuhaitza

Hub

Hub bat, funtsean, erabilera anitzeko errepikagailua da, kontzentratzaile gisa jarduten du eta konexio desberdinetatik datozen kable asko konektatzen ditu. Hub bidez konektatutako hosts guztien talka-domeinua bat da. Hub-ek ez dute inteligentziarik paketeetarako biderik onena aurkitzeko, ondorioa: eraginkortasunik ez.

Bus topologia

Sare horretan, gailu guztiak zuzenean konektatzen dira kanal batera, eta nodoen artean ez dago beste loturarik. Erraz instalatzen da, kableatu gutxi du eta erraz handitu edo txikitu daiteke sarera erantsitako gailuen kopurua. Eragozpen batzuk pilaketa eta blokeo arazoak dira. Gainera, kanalean arazoren bat badago, gailu guztiak deskonektatuta geratuko dira.

ROUTER

Routerrak bi sare edo gehiago lotzen dituzte, eta sare horiek hainbat LAN sare-segmentu izan ditzakete. Router batek paketeak jasotzen ditu eta sorta sarearen bidez birbidaltzeko bide egokiena hautatzen du. Routerrak gailuen helbide guztien taula sortzen dute, bideratze-taula izenekoa. Horrekin, routerrak transmisio bat bidaltzen du iturritik helmugara, biderik onenaren bidez. OSI ereduaren sare-mailan funtzionatzen dute routerrek.

Switch

Switch-a ataka anitzeko zubia da, datuen lotura-geruzako gailua. Kommutadorea oso eraginkorra da, akatsak egiaztatzen ditu paketeak birbidali aurretik. Bestela esanda, kommutadoreak ostalarien talka-eremua zatitzen du, baina hedapen-domeinuak berdina izaten jarraitzen du.

Hibrido topologia

Kasu honetan, bi topologia-mota nahasten dira. Instalazioa egiten den lekuko behar fisikoetara egokitzen du egitura. Segurtasuna, abiadura eta interkonexioa dira oinarrizko baldintzak.

Zuhaitza topologia

Sare horrek lotune nagusi bat du, eta hortik aurrera gainerako nodoak adarkatzen dira. Adarrak bigarren mailako kontzentragailuekin edo kontrol-nodoekin konektatzen dira, eta konektatutako gailuak brantxeekin konektatzen dira. Tipologia horren abantailetako bat da ondorengo gailuek ez dutela arazorik izaten batek huts egiten badu, sareko trafikoa murrizten du eta hardware- eta software-hornitzaile askorekin bateragarria da. Sare handietarako gomendatzen da.

Izarra topologia

Topologia mota arruntena da. Bertan gailuak zerbitzari gisa jarduten duen erdiko puntu batera (hub) konektatzen dira. Hub horrek sarearen bidezko datu-transmisioa kudeatzen du. Estazio guztiak elkarrekin komunikatzea ahalbidetzen du. Hala ere, erdiko nodoak akatsen bat badu, sare osoa agerian geratzen da eta deskonektatu egin daiteke.

Eraztuna topologia

Sare itxi horretan, nodoak eraztun-egitura duen patroi zirkular batean konfiguratzen dira. Nodo bakoitza alboko biekin lotzen da. Gailu batera mezu bat iristen denean, hark bidalketa-datuak egiaztatzen ditu eta, hartzailea ez bada, hurrengora pasatzen du, eta horrela hurrenez hurren hartzaileak jaso arte. Busak baino errendimendu hobea du, erraz instalatzen eta aurkitzen da, baina nodoek ezin dituzte mezuak aldi berean bidali. Hau da, ezin da gailurik deskonektatu edo guztien arteko konexioa galdu egingo da.

Sare txartela

Txartel horiek txikiak izaten dira, eta ordenagailuen barruan sartzen dira, gure ekipoak Internetera konektatzea lor dezan. Hardware isila eta ez oso nabarmena denez, ez gara konturatzen ordenagailu bat erabiltzen denean, baina gailu horiek funtsezkoak dira gure ordenagailuak behar bezala funtziona dezan.

Malla toplogia

Sare informatiko mota honetan, osagai edo nodo guztiak elkarrekin konektatuta eta zuzenean lotuta daude bide bereizien bidez. Abantaila bat du: konexio batek huts egiten badu, beste bide batzuk daude, informazioa beste bide batzuetatik joan dadin. Horretarako, lotzeko gailu kopuru mugatua egon behar du.

Access point

AP edo WAP (Access point edo Wireless Access Point). Sarbide-puntu ere deitzen zaie. Ekipoen artean haririk gabeko konexioa ezartzeko gailuak dira, eta haririk gabeko kanpoko sare bat sor dezakete (lokala edo Internet), gailu mugikorrak edo haririk gabeko sare-txartelak elkarrekin konektatzeko. Haririk gabeko sare horri WLAN (Wireless local área network) deritzo, eta konexio kableatuak murrizteko erabiltzen dira.
