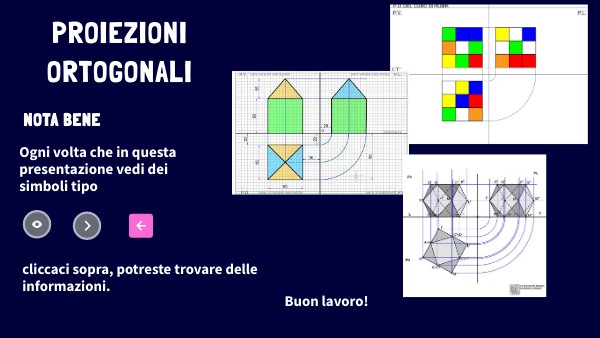

Ogni volta che in questa presentazione vedi dei simboli tipo
cliccaci sopra, potreste trovare delle informazioni.
Buon lavoro!
pag. 84 libro DISEGNO
PROIEZIONI ORTOGONALI
LE PROIEZIONI ORTOGONALI utilizzano UN LINGUAGGIO UNIVERSALE , significa che un disegno tecnico fatto da un progettista in Italia sarà perfettamente comprensibile anche da un tecnico del Giappone. dell'Egitto, degli USA...
Le proiezioni ortogonali consentono di rappresentare la realtà mantenendo INALTERATE LE MISURE E LE DIMENSIONI
Sono la base del disegno tecnico, vengono usate da tutti i disegnatori a ogni livello di progettazione (dal disegno di un piccolo pezzo meccanico, alla progettazione di un edificio architettonico, al disegno di un'automobile o un razzo spaziale...) GUARDA QUALCHE ESEMPIO
pag. 84 libro DISEGNO
PROIEZIONI ORTOGONALI
Per rappresentare un qualsiasi oggetto, con il metodo delle proiezioni ortogonali, esso va scomposto in tante viste quante ne occorrono per farne capire tutte le caratteristiche.
Nelle proiezioni ortogonali di oggetti semplici bastano solo 3 VISTE, - vista dall'ALTO sul PIANO ORIZZONTALE; - vista di fronte sul PIANO VERTICALE; - viste laterale sul PIANO LATERALE.
pag. 84 libro DISEGNO
PROIEZIONI ORTOGONALI
Le 3 VISTE vengono rappresentate su 3 piani diversi ORTOGONALI (PERPENDICOLARI) tra loro. Questo insieme di 3 piani viene chiamato TRIEDRO RETTANGOLO o RETTO.
pagg. 85-86 libro DISEGNO
PROIEZIONI ORTOGONALI
Per capire cos'è il triedro immagina una stanza a cui è stato tolto il soffitto e 2 pareti laterali per potere osservare gli oggetti posti al suo interno
TRIEDRO
Prepara il TRIEDRO seguendo lo schema illustrato.
Dividi la tavola da disegno in 4 parti, seguendo i segni già presenti sulla squadratura per dividere perfettamente a metà sia in orizzontale sia in verticale.
TRIEDRO
Traccia le righe che costituiranno il BINARIO per le scritte.
Disegna sempre con una matita dura (H o 2H).
TRIEDRO
Completa con le scritte, come nell'esempio.
Scrivi prima con una matita, poi con un pennarello ripassa le scritte e le righe centrali (quella orizzontale e verticale).
NON RIPASSARE LE LINEE DEL BINARIO DELLE SCRITTE! (lasciale a matita)
