IL FRONTIFOCOMETRO
CHE COSA è?

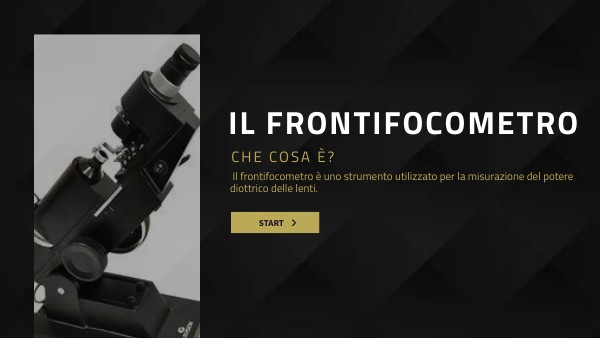

Il frontifocometro è uno strumento utilizzato per la misurazione del potere diottrico delle lenti.
START
A COSA SERVE?
Serve per misurare il potere frontale di una lente, individuare il suo punto ottico e la direzione dell’asse in una lente astigmatica.
COME è FATTA ALL'ESTERNO?
All'esterno troviamo:
- L'INTERRUTTORE
- L'OCULARE
- REGOLAZIONE DIOTTRICA OSSERVATORE
- BLOCCO INCLINAZIONE STRUMENTO
- POGGIALENTE
- BARRA POGGIAOCCHIALI
- MOVIMENTO BARRA
- BLOCCALENTE
- MARCATORE
- DISTANZA BARRA-CENTRO OTTICO STRUMENTO
- CONTROLLO POTERE
+ INFO
COME è FATTA ALL'inteRNO?
All'interno è composto da:
- OCULARE
- CONDENSATORE
- TELESCOPIO KEPLERIANO
- MIRA LUMINOSA
- FERMO LENTE
- LENTE SCONOSCIUTA
- GONIOMETRO
- TAMBURO CON SCALA (DA +20 A -20 DIOTTRIE)
- SORGENTE LUMINOSA
+ INFO
CHE SUCCEDE SE INSERISCO UNA LENTE E SE NON CE NESSUNA LENTE
CON UNA LENTE NEGATIVA
CON UNA LENTE POSITIVA
ASSENZA DI LENTE
+ INFO
+ INFO
+ INFO
FINE!
MISURA DEL POTERE DI UNA LENTE POSITIVA
Inserendo una lente positiva vado ad alterare la messa a fuoco; i raggi uscenti dal condensatore non saranno più paralleli all'asse ma, saranno divergenti.Dovremmo quindi, agire sulla mira spostandola in modo tale che i raggi divergenti che incidono sulla lente siano resi paralleli all'asse così da riottenere la condizione in cui i raggi, incontrando il seconod obiettivo, si focalizzano nello stesso punto in cui è posto il fuoco dell'oculare.
MISURA DEL POTERE DI UNA LENTE NEGATIVA
Inserendo una lente negativa invece, vado ad alterare la messa a fuoco; i raggi uscenti dal condensatore saranno convergenti.Dovremmo quindi, agire sulla mira spostandola in modo tale che i raggi convergenti che incidono sulla lente siano resi paralleli all'asse ottico, così da riottenere la condizione in cui i raggi, incontrando il seconod obiettivo, si focalizzano nello stesso punto in cui è posto il fuoco dell'oculare.
POSIZIONE DI ZERO DELLO STRUMENTO
Quando sul poggialenti non è presente nessuna lente,la mira è posta sul fuoco del primo obiettivo quindi, i raggi passano paralleli all'asse finchè non incontrano il secondo obiettivo.Una volta incontrato il secondo obiettivo, i raggi convergono nello stesso punto in cui è posto il fuoco dell'oculare
IL FRONTIFOCOMETRO
ROSSELLA COTRUZZOLARO
