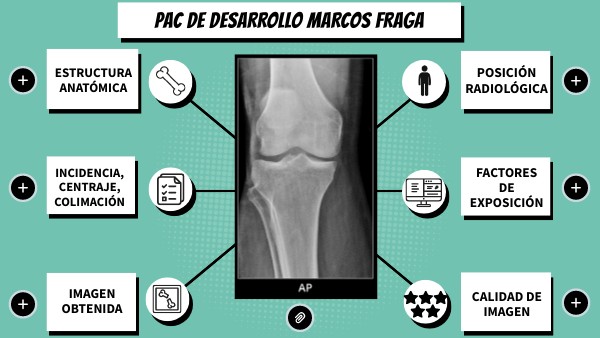

PAC DE DESARROLLO MARCOS FRAGA
ESTRUCTURA ANATÓMICA
POSICIÓN RADIOLÓGICA
INCIDENCIA, CENTRAJE, COLIMACIÓN
FACTORES DE EXPOSICIÓN
CALIDAD DE IMAGEN
IMAGEN OBTENIDA
ESTRUCTURA ANATÓMICA
Nos encontramos en una extremidad inferior, lugar donde la pierna se articula con el muslo mediante la rodilla. Esta última está formada por la región proximal de la tibia junto con la región más distal del fémur. El movimiento que se produce es de tipo libre y conocido como diartrosis. Lo que quiere decir que la articulación está formada por cartílago articular, membrana y líquido sinoviales, menisco, cápsula articular y ligamentos.
POSICIÓN RADIOLÓGICA
Colocaremos al paciente en decúbito supino sin rotación pélvica. Para la exploración de una sola rodilla la pierna deberá estar alineada con la línea media de la mesa. Para la obtención de la proyección AP pura, el paciente tendrá que girar los pies 3º (aprox.) hacia la línea media el cuerpo. Otra opción es pedirle al paciente que coloque los pies en paralelo sin permitir que los pies se desvíen hacia los lados. También podríamos llevar a cabo esta prueba con cargas. Para ello, colocaríamos al paciente en bipedestación y con el mismo peso en ambas rodillas. El inconveniente es que con este procedimiento es necesaria la proyección de ambas rodillas para poder compararlas.
INCIDENCIA, CENTRAJE Y COLIMACIÓN
- Colocaremos el chasis encima de la mesa bajo la pierna del paciente.- Mantendremos una distancia de tubo de un metro. - El rayo central incidirá de forma perpendicular al plano de apoyo. - El centraje se realizará sobre el hueso de la rótula. - La colimación ha de incluir el tercio distal del fémur hasta el tercio proximal de tibia y peroné.
FACTORES DE EXPOSICIÓN
IMAGEN OBTENIDA
En la imagen se incluye desde el tercio distal del fémur hasta el tercio proximal de la tibia y peroné.
CALIDAD DE IMAGEN
Al realizarse correctamente la técnica observamos: - Tibia, peroné, fémur y rótula. - Trabéculas y partes blandas sin inflamaciones. - Los cóndilos femorales simétricos. - El espacio articular abierto entre fémur y tibia.
REFERENCIAS
Ilerna Online S.L Técnicas de radiología simple. 5ª ed. España: Ilerna Online SL 2023;
Ilerna Online S.L Anatomía por la imagen. 2ª ed. España: Ilerna Online S.L septiembre 2020.
