MAPA CONCEPTUAL II FIBRA

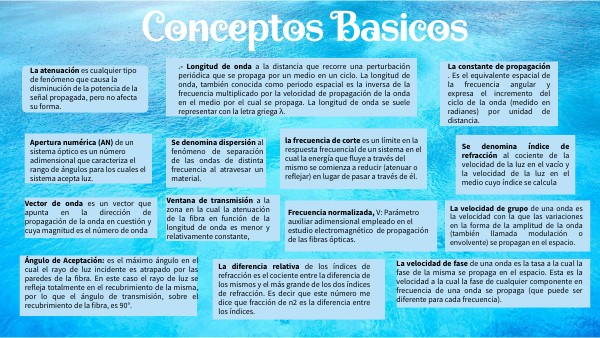

Conceptos Basicos

.- Longitud de onda a la distancia que recorre una perturbación periódica que se propaga por un medio en un ciclo. La longitud de onda, también conocida como periodo espacial es la inversa de la frecuencia multiplicado por la velocidad de propagación de la onda en el medio por el cual se propaga. La longitud de onda se suele representar con la letra griega λ.

La constante de propagación . Es el equivalente espacial de la frecuencia angular y expresa el incremento del ciclo de la onda (medido en radianes) por unidad de distancia.

La atenuación es cualquier tipo de fenómeno que causa la disminución de la potencia de la señal propagada, pero no afecta su forma.

la frecuencia de corte es un límite en la respuesta frecuencial de un sistema en el cual la energía que fluye a través del mismo se comienza a reducir (atenuar o reflejar) en lugar de pasar a través de él.

Se denomina dispersión al fenómeno de separación de las ondas de distinta frecuencia al atravesar un material.

Apertura numérica (AN) de un sistema óptico es un número adimensional que caracteriza el rango de ángulos para los cuales el sistema acepta luz.

Se denomina índice de refracción al cociente de la velocidad de la luz en el vacío y la velocidad de la luz en el medio cuyo índice se calcula

Ventana de transmisión a la zona en la cual la atenuación de la fibra en función de la longitud de onda es menor y relativamente constante,

Vector de onda es un vector que apunta en la dirección de propagación de la onda en cuestión y cuya magnitud es el número de onda

La velocidad de grupo de una onda es la velocidad con la que las variaciones en la forma de la amplitud de la onda (también llamada modulación o envolvente) se propagan en el espacio.

Frecuencia normalizada, V: Parámetro auxiliar adimensional empleado en el estudio electromagnético de propagación de las fibras ópticas.

Ángulo de Aceptación: es el máximo ángulo en el cual el rayo de luz incidente es atrapado por las paredes de la fibra. En este caso el rayo de luz se refleja totalmente en el recubrimiento de la misma, por lo que el ángulo de transmisión, sobre el recubrimiento de la fibra, es 90°.

La velocidad de fase de una onda es la tasa a la cual la fase de la misma se propaga en el espacio. Esta es la velocidad a la cual la fase de cualquier componente en frecuencia de una onda se propaga (que puede ser diferente para cada frecuencia).

La diferencia relativa de los índices de refracción es el cociente entre la diferencia de los mismos y el más grande de los dos índices de refracción. Es decir que este número me dice que fracción de n2 es la diferencia entre los índices.

El retardo de grupo consiste en el retardo de tiempo que sufre cada componente de una señal modulante al atravesar un sistema.

El coeficiente de dispersión es un porcentaje que nos da la pauta para determinar el grado de representatividad de la media en una distribución.

.- El índice de refracción es una medida de cómo la luz se propaga a través de un material

Dispersión Cromática se refiere al retardo(deformación) espectral de un pulso óptico conforme se propaga por la fibra. La Fibra Optica convencional tiene un coeficiente de dispersión positivo;

El índice de refracción de un medio es una medida para saber cuánto se reduce la velocidad de la luz (o de otras ondas tales como ondas acústicas) dentro del medio.

La dispersión por guía onda se refiere a la diferencia de velocidad que se produce debido la distribución de potencia del pulso que viaja tanto por el núcleo como por el revestimiento.

Frecuencia normalizada, V: Parámetro auxiliar adimensional empleado en el estudio electromagnético y de propagación de las fibras ópticas.

Dispersión del material» significa que la longitud de onda se ve afectada por el índice de refracción del material que compone el núcleo de la fibra. La dispersión material y dispersión de guía de onda tienen efectos opuestos

La dispersión intermodal, también conocida como distorsión modal es la distorsión que se presenta en una señal al ser transmitida por fibras ópticas multimodo debido a que cada modo llega a un tiempo diferente.

.- La modulación óptica es un proceso de modificación de ondas de luz según señales eléctricas de alta frecuencia que contienen información. La transmisión de la onda de luz modificada se realiza a través de un cable de fibra óptica.
