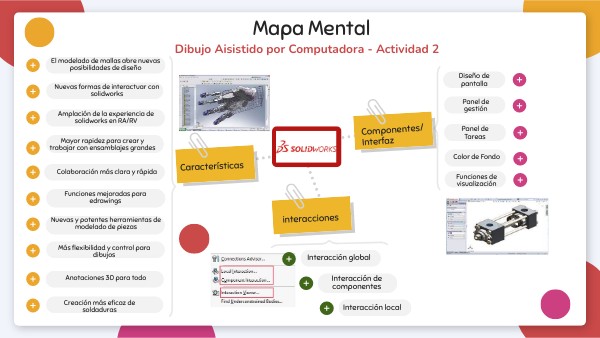

Mapa Mental

Dibujo Aisistido por Computadora - Actividad 2

El modelado de mallas abre nuevas posibilidades de diseño

Diseño de pantalla

Nuevas formas de interactuar con solidworks

Panel de gestión

Amplación de la experiencia de solidworks en RA/RV

Componentes/Interfaz

Panel de Tareas

Mayor rapidez para crear y trabajar con ensamblajes grandes

Color de Fondo

Características

Colaboración más clara y rápida

Funciones de visualización

Funciones mejoradas para edrawings

interacciones

Nuevas y potentes herramientas de modelado de piezas

Más flexibilidad y control para dibujos

Interacción global

Anotaciones 3D para todo

Interacción de componentes

Creación más eficaz de soldaduras

Interacción local

Funciones de Visualización

SOLIDWORKS cuenta con funciones familiares de zoom y trasladar, además de otras herramientas de visualización, que se encuentran en la barra de herramientas Ver o en la barra transparente Ver. Además de Ampliar la selección, Zoom para ajustar y Girar vista, SOLIDWORKS dispone de herramientas para visualizar modelos en estructura alámbrica, líneas ocultas visibles, sin líneas ocultas, modo sombreado, aristas en modo sombreado y sombras en modo sombreado

COLABORACIÓN MÁS CLARA Y RÁPIDA

• Nuevas opciones de exportación para arquitectura, ingeniería y construcción (AEC) y 3D Interconnect ahora compatibles con la importación de IFC • Marcado 3D en piezas y ensamblajes (también para dispositivos de pluma o táctiles) • Ahora se pueden exportar animaciones en .mp4, .flv .mkv, .png y .jpg Ventajas Gran aumento del rendimiento y optimización del flujo de trabajo con ensamblajes grandes.

Interacción de componentes

Define las condiciones que se aplican a los componentes seleccionados en el PropertyManager Interacción de componentes.

NUEVAS Y POTENTES HERRAMIENTAS DE MODELADO DE PIEZAS

• Redondeo y chaflán parciales • Detección de interferencias para piezas multicuerpo • Inserción optimizada de una pieza con una configuración específica • Materiales y parámetros de chapa metálica vinculados en chapa metálica

NUEVAS FORMAS DE INTERACTUAR CON SOLIDWORKS

• Compatibilidad con el dial de Microsoft ® Surface de Surface Studio • Mejoras de reconocimiento de gestos del croquis, incluidos splines y ranuras • Gestos táctiles mejorados, como copiar, seleccionar y arrastrar, y bloquear giro 3D • Personalización de las pestañas del panel de tareas

AMPLACIÓN DE LA EXPERIENCIA DE SOLIDWORKS EN RA/RV

• Simplificación del camino de SOLIDWORKS® a la realidad aumentada (RA) y la virtual (RV) con una nueva opción de exportación de realidad ampliada (XR) • Compatibilidad total de los tipos de tarjetas gráficas más recientes que produce un impresionante aumento de la velocidad de fotogramas

Interacción global

Define las condiciones que se aplican a todos los componentes del documento activo. Especifique las condiciones de interacción globales predeterminadas en el cuadro de diálogo de Opciones de simulación > Opciones predeterminadas > Interacción.

Interacción local

Define las condiciones que se aplican a los conjuntos de entidades geométricas seleccionados en el PropertyManager Interacciones local.

¿FUNCIONES MEJORADAS PARA EDRAWINGS

• Medición, marcado y operaciones de explosionado ya disponibles en eDrawings Viewer.• Nueva compatibilidad de visualización de archivos: JT, Parasolid, NX, ACIS • eDrawings® Professional ahora puede guardar como HTML 3D para el uso compartido basado en navegador con RA/RV

Panel de Gestión

El panel izquierdo de la ventana de SOLIDWORKS gestiona los diseños de piezas y ensamblajes, hojas de dibujo, propiedades, configuraciones y aplicaciones de complemento. El CommandManager proporciona acceso a las herramientas de SOLIDWORKS.

MAYOR RAPIDEZ PARA CREAR Y TRABAJAR CON ENSAMBLAJES GRANDES

• Creación de nuevos ensamblajes en el modo de revisión de diseños grandes • Herramienta Defeature mejorada, que ofrece más control y facilidad de uso para la protección de la propiedad intelectual (IP) • Guardado del ensamblaje como pieza multicuerpo ahora con más opciones y control • Bloqueo de rotación automático para los cierres de Toolbox

CREACIÓN MÁS EFICAZ DE SOLDADURAS

• Fácil colocación de croquis de perfil de soldadura • Mejoras del tratamiento de esquinas • Edición múltiple de perfiles estructurales Ventajas Nuevas y potentes funciones para compartir datos SOLIDWORKS y ver otros formatos. Ventajas Funciones adicionales que potencian como nunca el modelado de piezas de SOLIDWORKS.

ANOTACIONES 3D PARA TODO

• DimXpert ahora conocido como MBD Dimension • MBD Dimension disponible para ensamblajes en SOLIDWORKS Standard y posterior • Posibilidad de llevar a cabo anotaciones desde el origen hasta las piezas derivadas y simétricas • Compatibilidad de MBD para notas de pliegue de chapa metálica, tablas y líneas.

Panel de Tareas

El Panel de tareas proporciona acceso a recursos de SOLIDWORKS, bibliotecas de elementos de diseño reutilizables, vistas para arrastrar a las hojas de dibujo y otros elementos e información de gran utilidad. El Panel de tareas aparece cuando abre el software SOLIDWORKS. Contiene las pestañas que se muestran en la imagen

Color de fondo

La zona de gráficos de SOLIDWORKS utiliza un fondo degradado azul. Aunque se puede cambiar el color del fondo en SOLIDWORKS, descubrirá que el color azul funciona mejor con los modelos sombreados y con los varios colores que indican estado.

• A los colores en una vista sombreada les favorece que haya un fondo degradado azul.

Diseño de Pantalla

Al abrir la aplicación SOLIDWORKS por primera vez, aparece el Panel de tareas y la barra de herramientas Estándar está disponible con herramientas tales como Nuevo, Abrir y Ayuda

EL MODELADO DE MALLAS ABRE NUEVAS POSIBILIDADES DE DISEÑO

• Creación fácil de texturas complejas al convertir las apariencias 2D en geometría 3D real . • Uso de archivos de malla como si se tratasen de sólidos mediante la nueva opción Segmentar malla • Creación automática de croquis 2D en intersecciones de geometría y un plano con el comando de corte

MÁS FLEXIBILIDAD Y CONTROL PARA DIBUJOS

• Vistas de secciones eliminadas para mostrar cortes del modelo en puntos determinados • Indicador de progreso de apertura de dibujo • Edición de grosor del borde de la celda • Personalización de etiquetas de tabla de taladros, números y orden
