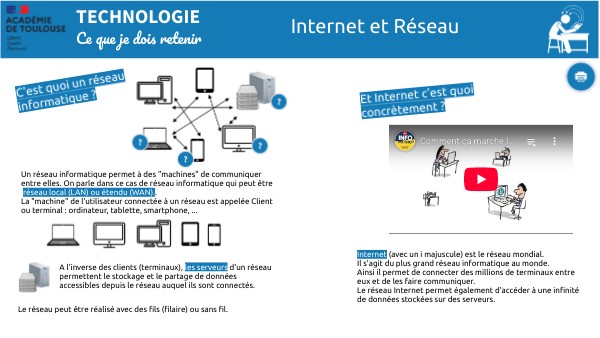

Internet (avec un i majuscule) est le réseau mondial. Il s'agit du plus grand réseau informatique au monde. Ainsi il permet de connecter des millions de terminaux entre eux et de les faire communiquer. Le réseau Internet permet également d'accéder à une infinité de données stockées sur des serveurs.

A l'inverse des clients (terminaux), les serveurs d'un réseau permettent le stockage et le partage de données accessibles depuis le réseau auquel ils sont connectés.

Le réseau peut être réalisé avec des fils (filaire) ou sans fil.

Un réseau informatique permet à des "machines" de communiquer entre elles. On parle dans ce cas de réseau informatique qui peut être réseau local (LAN) ou étendu (WAN).. La "machine" de l’utilisateur connectée à un réseau est appelée Client ou terminal : ordinateur, tablette, smartphone, ...

Et Internet c'est quoi concrètement ?

C'est quoi un réseau informatique ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Il est possible d'agrandir le réseau local (mais pas de façon infini) en reliant des commutateurs entre eux. Tous les équipements (terminaux, imprimantes, serveurs, ...) doivent être identifiés sur le réseau à l'aide d'un numéro unique. Ce numéro est appelé l'adresse IP.

Il est possible de relier plusieurs commutateurs ensemble afin d'agrandir le réseau local.

Dans un réseau local, les différents terminaux sont connectés entre eux ainsi qu'aux autres équipements(serveur de données et imprimante par exemple)par l'intermédiaire d'un commutateur.

C'est comment dans un réseau local ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Pour communiquer, les machines doivent appartenir au même réseau (partie réseau de l’adresse IP identique).

Fing

Comment scanner un réseau ?

L'ensemble des équipements présents sur ce réseau auront donc une adresse IP commencant par : 192.168.1. X X correspondant au numéro unique de l'équipement.

Le routeur Wi-Fi est lui aussi identifié sur le réseau avec une adresse IP, ici dans cet exemple : 168.168.1.1

Ce smartphone est connecté au réseau local en Wi-Fi avec l'adresse IP : 192.168.1.29 Son masque de sous réseau est : 255.255.255.0 Il possède donc le numéro 29 sur le réseau 192.168.1.0

Exemple

Le masque de sous réseau permet de faire la distinction entre la partie de l’adresse IP désignant le réseau et celle désignant l'équipement en question. Il est donc indissociable de l'adresse IP, sans le masque de sous réseau, il n'est pas possible de comprendre la structure de l'adresse IP. La partie "0" du masque de sous réseau correspond au désignation de l'équipement. L'autre partie souvent "255" correspond à la désignation du réseau.

Chaque équipement doit être identifié sur le réseau pour pouvoir communiquer dessus. Une adresse unique est donc dédiée à chacun des équipements. Il s'agit de l'adresse IP. L'adresse IP est composée de 4 nombres (octets) séparés de points. Elle doit contenir à la fois la désignation du réseau et la désignation de l'équipement sur ce réseau. Exemple :

Comment être identifier sur un réseau ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Depuis un ordinateur du réseau A (identifié par l'adresse IP 192.168.1.2 par exemple) il est possible d'accéder au serveur sur le réseau B via son adresse IP 192.168.24.10 à l'aide d'un navigateur.

Exemple

Il est possible de relier plusieurs réseaux locaux (LAN) ou étendus (WAN) ensemble. Pour cela le routeur permettra de communiquer d'un réseau à l'autre. Le routeur appartient donc à l'ensemble des réseaux, il doit donc posséder une adresse IP pour chacun d'eux. Les cartes réseaux du routeur sont donc paramétrées avec les adresses IP adéquates. Dans l'exemple ci-contre, un terminal du réseau A peut accéder au réseau B par l'intermédiaire du routeur via l'adresse 192.168.1.1 Inversement le serveur de données du réseau B pourra communiquer des informations au réseau A via l'adresse 192.168.24.1

Comment rélier plusieurs réseaux ensemble ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

La box a donc 2 adresses IP, l'une pour la partie réseau local et l'autre pour le réseau Internet.Comme elle permet de relier 2 réseaux, elle fait office de routeur.

Attention aux données que tu stockes sur les serveurs via les différentes applications, car nous n'avons pas forcément la possibilité de les supprimer.

Les serveurs permettent de stocker des données telles que des sites internet, des applications en ligne, les données des réseaux sociaux, des vidéos, ...

Dans cet exemple, le FAI fourni l'adresse IP 152.24.18.2 à l'abonné de la Box. Si le smartphone connecté en Wi-Fi sur la box souhaite aller sur le site mon-ent.fr, des échanges seront faits entre le smartphone @192.168.0.102 et le serveur @20.02.23.4 (qui stocke le site) par l'intermédiaire de la Box qui permet de relier le réseau local au réseau Internet. La box réalisera donc des échanges entre son adresse Internet 152.24.18.2 et son adresse locale 192.168.0.1

Exemple

Comme sur tous les réseaux informatiques, sur le réseau Internet il faut obligatoirement être identifié. Le FAI Fournisseur d'Accès à Internet fournit donc une adresse IP à la Box. La Box appartient donc à 2 réseaux :

• Le réseau local de la "maison" (LAN)
• Le réseau Internet (WAN )

Comment se connecter à Internet ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Exemple

Dans cet exemple il est donc possible d'accéder au site mon-ent.fr via son adresse IP 20.02.23.4 ou par son adresse URL (dont le serveur DNS indiquera automatiquement son adresse IP)

Il s'agit de le théorie, car dans la pratique le fait d'accéder directement à un serveur via son adresse IP peut être assimilé à du piratage. Cette possibilité est donc souvent bloquée logiciellement.

Tous les serveurs sur Internet sont identifiés par leur adresse IP. Afin de faciliter la communication avec un serveur nous utilisons des URL : mon-ent.fr par exemple. Le rôle des serveurs DNS est de faire le lien entre l'URL et l'adresse IP du serveur en question.

Serveur DNS

Comment se connecter à un serveur via son URL ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Courant porteur en ligne (CPL) La communication se réalise par les lignes d'alimentations électriques. Les boitiers CPL permettent de faire communiquer l'information réseau d'un boitier à l'autre sur une ligne électrique non prévue à cela à l'origine. Cette solution ne permet pas de communiquer en dehors de l'habitation.

La fibre optique Constituée de faisceaux de fibre de verre, ils permettent le transport d'impulsion lumineuse. La fibre optique permet des communications à très longue distance sans perte et théoriquement à la vitesse de la lumière. Vitesse de la lumière : 300 000 km/s

Câble réseau éthernet Relier à la carte réseau par l'intermédiaire d'une prise RJ45. Solution la moins coûteuse. La distance maximale n'excède pas 100 mètres pour ne pas perdre en vitesse de connexion.

Quelles sont les solutions pour se connecter ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Le Li-Fi en cours de développement permettra de communiquer sans fil en infra rouge et donc à la vitesse de la lumière. Cette solution sera intégrée dans des lampes qui diffuseront cet infra rouge, même lampe éteinte.

Le Wi-Fi permet une connexion multiple entre plusieurs appareils car il utilise l'adressage IP. C'est souvent la solution privilégier pour transporter Internet sans fil. Portée 100m (s'il n'y a pas d'obstacle).

Le bluetooth permet une connexion entre 2 appareils après appareillage entre eux. La portée est d'environ 10m.

La communication par infra rouge permet une connexion entre 2 appareils par lumière invisible sur 10m maximum.

Le RFID permet une connexion entre 2 appareils sur une très faible distance (1m maximum) sans manipulation d'appareillage.Souvent utilisé pour des badges ou pour sécuriser les vêtements.

Le NFC permet une connexion entre 2 appareils sur une très faible distance (4 cm maximum) sans manipulation d'appareillage.

Quelles sont les solutions pour se connecter sans fil ?

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

DDes serveurs connectés entre eux, sont dédiés à réaliser exclusivement cette tâche en mettant à jour en temps réel les tables de routages.

Exemple de carte de routage

Pour mieux circuler sur Internet, les données des utilisateurs sont découpées en paquets avant d'être transmises. Ce découpage permet une transmission efficace, sans perte et plus rapide quel que soit le trafic et la quantité des données qui transitent. Les paquets de données qui transitent sur Internet, utilisent un réseau mondial de routeurs reliés entre eux. La table de routage permet de sélectionner le chemin le plus efficace entre un expéditeur et un (ou des) destinataire(s) en fonction de critères tels que la vitesse ou le débit de transmission, la qualité de service (perte de données) et de l’état de fonctionnement des routeurs.

Table de routage

Internet et Réseau

Ce que je dois retenir

TECHNOLOGIE

Source : lelivrescolaire.fr

Ordre de grandeur des débits

Le débit est la vitesse de connexion. Appelé familièrement "le ping". Il s'agit du temps de réponse entre un terminal et un autre appareil sur le réseau via son adresse IP.

Latence de 55ms

La latence du réseau est le délai de communication sur un réseau. Elle indique le temps nécessaire au transfert des données sur le réseau. Les réseaux lent ont une latence élevée, tandis que ceux qui ont des temps de réponse rapides ont une faible latence.

Exemple de connexion

Pourquoi ça rame ?
