Operacions bàsiques a l'aula de tecnologia

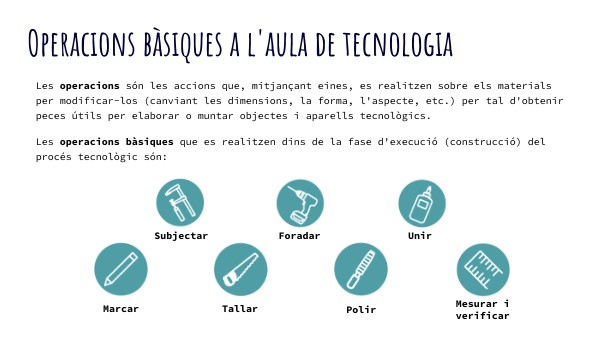

Les operacions són les accions que, mitjançant eines, es realitzen sobre els materials per modificar-los (canviant les dimensions, la forma, l'aspecte, etc.) per tal d'obtenir peces útils per elaborar o muntar objectes i aparells tecnològics. Les operacions bàsiques que es realitzen dins de la fase d'execució (construcció) del procés tecnològic són:

Subjectar

Foradar

Unir

Mesurar i verificar

Tallar

Marcar

Polir

Fes clic a l'eina que vols conéixer per obtenir més informació.

MARCAR

Consisteix a dibuixar sobre el material els contorns de la peça que volem obtenir. Aquesta operació es fa abans de tallar o foradar, doncs serveix per saber per on ha d'actuar l'eina.

Fes clic a l'eina que vols conéixer per obtenir més informació.

SUBJECTAR

Per motius de seguretat, moltes operacions necessiten subjectar o collar molt bé el material o peça sobre el qual es treballa. La subjecció és una operació necessària en la fase de construcció

Fes clic a l'eina que vols conéixer per obtenir més informació.

TALLAR

El tall és l'operació que es fa sobre els materials en brut per separar i obtenir peces de formes i mides diferents. A l'hora de tallar i triar l'eina per fer-ho cal tenir en compte que hi ha materials que permeten fer talls nets (tisores, cúters i alicates) i fer talls bruts, és a dir, que desprenen part del material (xerrac i serres).

Fes clic a l'eina que vols conéixer per obtenir més informació.

FORADAR

L'operació de foradar permet produit un forat cilíndric en una superfície. Hi ha dos tipus de forats:

• El forat passant: travessa tot el material.
• El forat cec: no arriba a travessar el material.

Fes clic a l'eina que vols conéixer per obtenir més informació.

POLIR

Desbastar, ajustar i polir són tres operacions que sovint cal fer després del tall o de foradar per tal d'obtenir les mides i l'acabat desitjat.

• Desbastar consisteix a eliminar part del material d'una peça per tal d'obtenir les dimensions finals que ha de tenir.
• Ajustar és donar a la peça les dimensions definitives més exactes possibles.
• Polir és deixar la peça amb un acabat llis i fi les superfícies que s'han ajustat prèviament.

Fes clic a l'eina que vols conéixer per obtenir més informació.

UNIR

Per muntar i desmuntar s'utilitzen diferents tipus d'eines i tècniques. Des de cargolar un cargol o clavar un clau, fins adherir dos materials amb diferents tipus de substàncies.

Fes clic a l'eina que vols conéixer per obtenir més informació.

MESURAR I VERIFICAR

Un cop marcada i tallada la peça, en anar desbastant-la, ajustant-la i polint-la l'hem mesurat per aconseguir les dimensions desitjades i marcades en el plànol. Alhora que hem verificat certs aspectes de la peça com els angles o costats.

Regle graduat

El regle graduat serveix per mesurar i per tirar línies rectes. S'utilitza amb el llapis, el retolador o la punta de marcar.

Normes de conservació

Normes de seguretat

• Procura que no caigui a terra, es pot fer malbé.

• Vigila de no punxar-te: és molt esmicolat.

Serjant

El serjant serveix per subjectar materials o peces al banc de treball per poder-les tallar, polir o foradar amb comoditat. Hi ha de diferents formes i mides que s'adapten a cada necessitat.

Ús del serjant per subjectar una peça de treball al banc.

Ús del serjant per mantenir peces encolades.

Xerrac

El xerrac s'utilitza amb una sola mà i serveix per fer talls rectes i llargs en fusta gruixuda. L'acabat de la peça no és gaire bo, i després sempre cal polir-la. Hi ha xerracs amb diferent formes de fulla.

Tallant amb el xerrac.

• No l'utilitzis mai per tallar metalls o materials durs: els faries malbé.

Normes de conservació

• Quan tallis, no has de tenir l'altre mà ni cap part del cos a l'abast de la línia de tall.
• Abans de començar a tallar, subjecta bé el material amb serjants o amb el cargol de banc.
• Procura que la línia de tall quedi separada de la taula on tens subjectat el material, per tal de no tallar-la o ratllar-la.

Normes de seguretat

Barrina

La barrina serveix per fer forats petits a la fusta i altres materials tous, i també per iniciar el forat per on ha de passar un cargol. Es fa anar a mà i és molt senzilla d'utilitzar.

• Vigila de no punxar-te amb la punta.

Normes de conservació

• No la utilitzis amb materials durs com metall o ceràmica.

Normes de seguretat

Barrina.

Serra d'arquet

La serra d'arquet s'ha d'agafar amb les dues mans i serveix per fer talls rectes no gaire llargs en materials durs, com ara metalls. De vegades també pot ser útil per tallar fusta i plàstic.

Serra d'arquet. Les dents van en direcció contrària al mànec.

Tallant amb la serra d'arquet.

Peu de rei

És un instrument que serveix per mesurar longituds curtes amb un cert grau de precisió. Pot arribar a apreciar fins a mitja dècima de mil·límetre. És molt útil per mesurar diàmetres exteriors i interiors, així com gruixos i fondàries. El peu de rei consta de dues parts: una de fixa, graduada en mil·límetres, el regle fix, i una de mòbil, on normalment hi ha entre 10 i 20 divisions, anomenada nònius. El nònius es pot desplaçar a la dreta i l’esquerra, lliscant sobre el regle fix. A més a més, el peu de rei té unes boques per mesurar exteriors, unes puntes per mesurar interiors i una vareta per mesurar profunditats.

Normes de conservació

• Cal evitar que rebi cap cop, per petit que sigui. Si cau a terra pot quedar inutilitzat.
• S'ha de desar sempre a la funda, separat de la resta de les altres eines.

El contrapunxó

S'utilitza amb un martell i serveix per marcar el centre d'un forat o el centre d'arcs i circumferències. La marca fa de guia a la broca en el moment de foradar o evita que el compàs rellisqui en el moment de marcar

Marcant amb un contrapunxó.

Trepant

El trepant és una màquina que s'utilitza per a perforar materials mitjançant un procés d'arrencament de material amb unes eines anomenades broques. La màquina destaca per la simplicitat del seu maneig i pels seus dos moviments: el de rotació de la broca (que li proporciona el motor elèctric) i el d'avançament de penetració de la broca. Els trepants poden ser de dos tipus: trepant de mà o portàtil i trepant de columna o sobretaula.

Parts del trepant portàtil o manual.

Normes de seguretat

• Posa't ulleres de protecció.
• Recull-te els cabells si els duus llargs i ajusta't els punys de les mànigues.
• Si forades una peça amb el trepant manual, subjecta-la bé amb serjants.
• Si forades amb el trepant de sobretaula, colla la peça amb la mordassa, que has d'aguantar amb una mà, mentre amb l'altre fas pressió sobre la peça.
• La broca sempre ha d'estar perpendicular a la peça que es vol foradar.
• Després de fer un forat, no toquis la punta de la broca, et podries cremar.
• Desconnecta sempre el trepant un cop hagis acabat de foradar.

Trepant de sobretaula.

Punta de marcar

La punta de marcar o assenyalar s'utilitza, com si fos un llapis, per marcar metalls i plàstics durs. Es fa servir sempre amb l'ajuda del regle o de l'escaire.

Norma de seguretat

• No el dobleguis: el podríes inutilitzar.

Norma de conservació

• Procura que no et caigui a terra: es pot despuntar.

Marcant un metall amb la punta de marcar i amb l'ajut d'un escaire.

Cúter

El cúter serveix per fer talls llargs i rectes en paper, cartró i làmines fines de materials tous. S'utilitza amb el regle metàl·lic, que li fa de guia. Abans de fer-lo servir, protegeix convenient-ment la taula o el banc de treball per no ratllar-los.

Tallant amb el cúter i el regle metàl·lic.

• Cal renovar la fulla de tallar periòdicament.
• Protegeix convenientment la taula de treball per no ratllar-la.

Normes de conservació

• Quan tallis, no has de tenir cap part del cos a l'abast de la línia de tall. Talla sempre cap enfora.
• Posa't els guants de protecció.
• Quan deixis el cúter damunt la taula o el desis a la caixa d'eines, amaga'n la fulla a l'interior del cúter.

Normes de seguretat

Transportador d'angles i goniòmetre

El transportador d’angles és un instrument amb forma de cercle o semicercle graduat, emprat per a mesurar o marcar i dibuixar angles sobre una superfície plana. El goniòmetre és un instrument similar que serveix per a mesurar angles durant el procés de marcatge. Aquest porta un regle capaç de girar per posicionar-se en un angle marcat en el semicercle graduat.

Nivell

El nivell és una eina que permet comprovar l'horitzontalitat d'un pla o d'una línia o de determinar la diferència d'altura entre dos punts. Tot i que existeixen tres tipus diferents, el més utilitzat i comú és el nivell amb bombolla. El seu principi consisteix en confinar una bombolla d’aire dins un petit tub transparent ple de líquid. Aquest disposa de dues marques al centre, distància entre les quals és major que el diàmetre de la bombolla. Si la bombolla es troba simètricament entre les dues marques voldrà dir que la superfície és completament horitzontal, “està a nivell”.

El llapis

El llapis és l'eina habitual per marcar les línies de tall o el centre d'un forat. Una de les característiques destacables del llapis és que es pot esborrar amb facilitat.

Llimes

Una llima és una barra d'acer emmanegada amb dents o estries que s'empra manualment per a desbastar, ajustar o polir materials durs. Mitjançant la fricció, aquesta eina arrenca petites partícules del material. Existeixen diferents llimes i segons el tipus de picat (la superfície amb dents o estria) serveixen per a una operació o una altra (Picat bast: s'utilitza per desbastar) i picat entrefí i fi: s'utilitzen per ajustar i polir). Les llimes poden tenir diferents formes i mides segons la superfície que han de treballar: planes, rodones, triangulars i de mitja canya.

Diferents tipus de llimes

Retolador

El retolador o marcador és una altra eina de marcatge i instrument d'escriptura, semblant al bolígraf, que conté la seva pròpia tinta i l'ús principal és escriure sobre una superfície diferent del paper o la fusta.

Alicates de tall

Les alicates de tall són un tipus d'alicates que serveixen per tallar filferro, cables i claus prims.

Alicates de tall o tallacaps.

Trepant

El trepant és una màquina que s'utilitza per a perforar materials mitjançant un procés d'arrencament de material amb unes eines anomenades broques. La màquina destaca per la simplicitat del seu maneig i pels seus dos moviments: el de rotació de la broca (que li proporciona el motor elèctric) i el d'avançament de penetració de la broca. Els trepants poden ser de dos tipus: trepant de mà o portàtil i trepant de columna o sobretaula.

Parts del trepant portàtil o manual.

Normes de seguretat

• Posa't ulleres de protecció.
• Recull-te els cabells si els duus llargs i ajusta't els punys de les mànigues.
• Si forades una peça amb el trepant manual, subjecta-la bé amb serjants.
• Si forades amb el trepant de sobretaula, colla la peça amb la mordassa, que has d'aguantar amb una mà, mentre amb l'altre fas pressió sobre la peça.
• La broca sempre ha d'estar perpendicular a la peça que es vol foradar.
• Després de fer un forat, no toquis la punta de la broca, et podries cremar.
• Desconnecta sempre el trepant un cop hagis acabat de foradar.

Trepant de sobretaula.

Serra de biaixos

La serra de biaixos és un tipus de serra molt semblant al xerrac, però muntada en un suport amb unes guies, i això permet fer talls amb diferents angles d'inclinació (90º, 45º, etc.). És molt útil per fer aquests tipus de talls en fustes i plàstics, i és ideal per tallar llistons.

Tallant llistons amb la serra de biaixos.

Cargol de banc

El cargol de banc permet subjectar materials i peces, per treballar-hi amb altres eines. La peça se situa entre les boques del cargol. Les boques constitueixen la part superior del cargol; i n'hi ha una de fixa i una de mòbil. Cal girar la maneta amb força perquè la boca mòbil empenyi la peça contra la boca fixa.

Normes de conservació

• No estrenyis el cargol innecessàriament; és a dir, si no hi ha cap peça per subjectar.
• No facis més força de l'estrictament necessària.
• No utilitzis les boques del cargol com a base on situar les peces que vols treballar amb el martell.

Cargol de banc.

Broques

Les broques són les peces metàl·liques de perforació utilitzades amb una màquina eina com el trepant. Aquestes, amb el seu gir i pressió sobre una superfície, poden foradar diversos materials. Segons la finalitat amb la qual es fabriquen i els materials a foradar, les broques tenen diferent geometria i duresa de material.

Trepant

El trepant és una màquina que s'utilitza per a perforar materials mitjançant un procés d'arrencament de material amb unes eines anomenades broques. La màquina destaca per la simplicitat del seu maneig i pels seus dos moviments: el de rotació de la broca (que li proporciona el motor elèctric) i el d'avançament de penetració de la broca. Els trepants poden ser de dos tipus: trepant de mà o portàtil i trepant de columna o sobretaula.

Parts del trepant portàtil o manual.

Normes de seguretat

• Posa't ulleres de protecció.
• Recull-te els cabells si els duus llargs i ajusta't els punys de les mànigues.
• Si forades una peça amb el trepant manual, subjecta-la bé amb serjants.
• Si forades amb el trepant de sobretaula, colla la peça amb la mordassa, que has d'aguantar amb una mà, mentre amb l'altre fas pressió sobre la peça.
• La broca sempre ha d'estar perpendicular a la peça que es vol foradar.
• Després de fer un forat, no toquis la punta de la broca, et podries cremar.
• Desconnecta sempre el trepant un cop hagis acabat de foradar.

Trepant de sobretaula.

Tisores

Les tisores serveixen per tallar materials prims: paper, cartró, plàstic, cables elèctrics o làmines metàl·liques primes. N'hi ha de diferents tipus: d'oficina, d'electricista, per tallar planxa metàl·lica...

• Ajusta periòdicament el cargol i la femella que uneixen les dues parts de les tisores per a xapa, per evitar un joc excessiu.

Normes de conservació

• Per manipular les làmines metàl·liques, posa't guants, perquè tenen un caire molt fi que talla com un ganivet.

Normes de seguretat

Tisores de diferents tipus: tisores, tisores d'electricista, tisores de planxa.

Serra de vogir

A la serra de vogir manual també se la coneix com serra de marqueteria. Serveix per fer talls resseguint un contorn recte, corbat o irregular en materials prims, com ara fulloles. També hi ha la serra de vogir automàtica, què és una màquina-eina.

Tallant amb la serra de vogir.

Cinta mètrica

La cinta mètrica és una tira d'acer, plàstic o de roba enrotllable dividida en metres, decímetres, centímetres i mil·límetres que serveix per a mesurar longituds.

Compàs de puntes

El compàs de puntes es fa servir per marcar circumferències i arcs sobre materials durs com els metalls i alguns plàstics

Norma de conservació

Norma de seguretat

• Procura que no et caigui a terra: es pot despuntar.

• Vigila de no punxar-te: les puntes són molt esmolades.

Paper de vidre

El paper de vidre és un paper fort proveït d'una capa de pols de vidre o d'arena de quars en una de les seves cares i que s'utilitza per a polir superfícies. Existeixen diferents tipus, segons el gruix dels grans. El paper de vidre de grans gruixuts s'utilitza per rebaixar i el de grans fins per polir o allisar i donar bons acabats.

Polit amb paper de vidre.

L'escaire

L'escaire metàl·lic és un instrument en forma de triangle o constituït per dos regles perpendicular formant una L. S'utilitza per a traçar angles rectes, línies paral·leles i línies perpendiculars. Es pot fer servir amb el llapis, el retolador o també amb la punta de marcar.

Escaire del taller de tecnologia.

Alicates

Les alicates serveixen per subjectar peces petites. Ni ha de diferents tipus que s'adapten a la forma de la peça que cal subjectar: alicates de boca rodona, de boca planta, etc., però les més habituals són les anomenades alicates univerals, que es poden adaptar a formes diferents. Amb les alicates també es poden doblegar certs materials i donar-los forma. A més, hi ha que tenen una zona per tallar cables, filferro i altres peces petites.

Diferents tipus d'alicates: a) Alicates universals. b) Alicates de punta rodona. c) Alicates de punta plana.

Pistola de silicona

La pistola de silicona o termoencoladora és una eina elèctrica que, mitjançant la calor, fon una barra de cola al mateix temps que permet dosificar-la. Es fa servir per unir materials lleugers però que no es malmetin amb la temperatura de la cola.

Pistola de silicona

Cola blanca

La cola blanca és una substància adhesiva emprada per a enganxar diversos materials porosos com per exemple la fusta, el cartró o el paper. Tot i ser de color blanc, aquesta queda transparent una vegada es solidifica.

Soldador de gas o bufador

El soldador de gas o bufador és un aparell que permet obtenir una flama estreta i llarga de temperatura molt alta mitjançant la combustió d’una mescla d’un gas combustible i oxigen i que, dirigida a mà sobre un objecte qualsevol, serveix per a escalfar-lo o fondre’l.

Soldador de gas

Soldador elèctric

El soldador elèctric és una eina elèctrica que s'utilitza per unir dos materials, generalment metàl·lics, mitjançant soldadura tova. És a dir, escalfa les dues peces a fusionar fonent a més un material de farciment amb un punt de fusió menor, per exemple l'estany, per aconseguir una unió forta en refredar-se.

Martell

Els martells es fan servir en muntatges en què cal clavar claus, tot i que també són útils per a moltes altres operacions. N'hi ha de diverses formes i materials, adaptats a una feina específica. Aquests reben diferents noms segons la forma (martell de bola, de punta, de tall, d'orelles, etc.), l'ús (martell de marcar, de reblar, etc.) o ll'ofici (martell de fuster, de picapedrer, de tapisser, etc.).

Diferents tipus de martells: a) martell d'orelles, b) maça de plàstic, c) martell de pena, d) martell de bola.

Clau

La clau és una eina de muntatge manual fabricada amb acers de gran duresa, tenacitat i resistència a la torsió que consisteix en un mànec rígid de forma variable (pla, colzat, articulat, en T, etc), acabat per un extrem o per tots dos en una forma que s’ajusta al cap dels cargols o a les femelles per a poder-los collar o afluixar. Existeixen diferents tipus de clau: clau fixa, clau colzada, clau anglesa i clau Allen.

Diferents tipus de claus: a) claus allen, b) clau colzada, c) clau fixa, d) clau anglesa

Clau

La clau és una eina de muntatge manual fabricada amb acers de gran duresa, tenacitat i resistència a la torsió que consisteix en un mànec rígid de forma variable (pla, colzat, articulat, en T, etc), acabat per un extrem o per tots dos en una forma que s’ajusta al cap dels cargols o a les femelles per a poder-los collar o afluixar. Existeixen diferents tipus de clau: clau fixa, clau colzada, clau anglesa i clau Allen.

Diferents tipus de claus: a) claus allen, b) clau colzada, c) clau fixa, d) clau anglesa

Clau

La clau és una eina de muntatge manual fabricada amb acers de gran duresa, tenacitat i resistència a la torsió que consisteix en un mànec rígid de forma variable (pla, colzat, articulat, en T, etc), acabat per un extrem o per tots dos en una forma que s’ajusta al cap dels cargols o a les femelles per a poder-los collar o afluixar. Existeixen diferents tipus de clau: clau fixa, clau colzada, clau anglesa i clau Allen.

Diferents tipus de claus: a) claus allen, b) clau colzada, c) clau fixa, d) clau anglesa

Clau

La clau és una eina de muntatge manual fabricada amb acers de gran duresa, tenacitat i resistència a la torsió que consisteix en un mànec rígid de forma variable (pla, colzat, articulat, en T, etc), acabat per un extrem o per tots dos en una forma que s’ajusta al cap dels cargols o a les femelles per a poder-los collar o afluixar. Existeixen diferents tipus de clau: clau fixa, clau colzada, clau anglesa i clau Allen.

Diferents tipus de claus: a) claus allen, b) clau colzada, c) clau fixa, d) clau anglesa

Tornavís

El tornavís és l’eina que utilitzaràs més sovint en el muntatge i desmuntatge dels projectes que realitzis a l’aula de tecnologia. Es caracteritza pel tipus de punta i per les dimensions de diàmetre i la llargària de la tija (part que hi ha entre la punta i el mànec). També és important el material amb què s’ha fabricat el mànec. La punta sol ser plana o d’estrella.

Punta plana o punta estrella.

Normes d'ús

• Cal utilitzar el tipus i la mida de tornavís adequats a cada cas. Si en fas servir de mides o tipus inadequats per a la feina que has de fer, la punta es farà malbé.
• Per cargolar, cal girar en el sentit de les agulles del rellotge i per descargolar, a l'inrevés. En tots dos casos cal fer pressió sobre el cap del cargol amb el tornavís col·locat perpendicularment.
