Tipos de Diodos

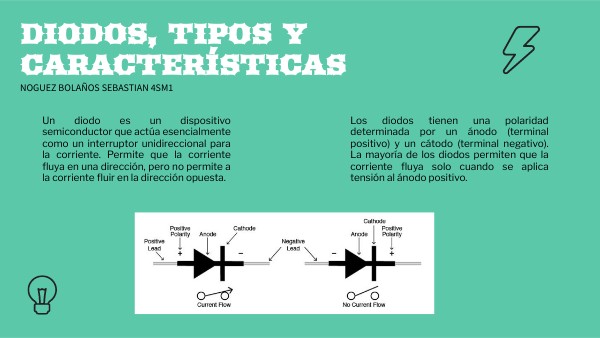

DIODOS, TIPOS Y CARACTERÍSTICAS

NOGUEZ BOLAÑOS SEBASTIAN 4SM1

Los diodos tienen una polaridad determinada por un ánodo (terminal positivo) y un cátodo (terminal negativo). La mayoría de los diodos permiten que la corriente fluya solo cuando se aplica tensión al ánodo positivo.

Un diodo es un dispositivo semiconductor que actúa esencialmente como un interruptor unidireccional para la corriente. Permite que la corriente fluya en una dirección, pero no permite a la corriente fluir en la dirección opuesta.

TIPOS DE DIODO

FUENTES

Los Diodos Leds tienen dos patillas de conexión una larga y otra corta. Para que pase la corriente y emita luz se debe conectar la patilla larga al polo positivo y la corta al negativo; en caso contrario la corriente no pasará y no emitirá luz Trabajan a tensiones más o menos de 2V. Si queremos conectarlos a otra tensión diferente deberemos conectar una resistencia en serie con él para que parte de la tensión se quede en la resistencia y al led solo le queden los 2V.

Tienen una capacidad variable, que es una función del voltaje aplicado a sus terminales Operan bajo condiciones de polarización inversa, lo que da lugar a tres regiones conductoras de corriente. A medida que aumenta la polarización inversa, la capacitancia disminuye; la tensión máxima que un diodo varactor puede soportar está determinada por su nivel máximo de capacitancia.

Una de las principales características que identifican al diodo zener es la polarización inversa. Cuando la corriente a través del diodo zener cambie, el voltaje de salida permanece relativamente constante Los diodos Zener se pueden polarizar directamente y comportarse como un diodo norma en donde su voltaje permanece cerca de 0.6 a 0.7 V.

Poseen una región de juntura extremadamente delgada que permite a los portadores cruzar con muy bajos voltajes de polarización directa y tienen una resistencia negativa, esto es, la corriente disminuye a medida que aumenta el voltaje aplicado. Presentan una característica de resistencia negativa; esto es, si aumenta la tensión aplicada en los terminales del dispositivo, se produce una disminución de la corriente

Tiene polarización inversa, que permite el adecuado flujo de electrones o la corriente en sentido inversootras culturas. Mientras más sea la intensidad de la luz que adquiera el fotodiodo, mayor será la corriente que fluya en su interior Se encuentra fabricado en un material semiconductor.

Son más recomendables como fuentes ópticas para sistemas de comunicación con grandes separaciones entre repetidores y altas velocidades de transmisión Para favorecer la emisión estimulada y generación de luz láser, el cristal semiconductor del diodo puede tener la forma de una lámina delgada con un lado totalmente reflectante y otro sólo reflectacte de forma parcial

Su velocidad de conmutación permite rectificar señales de altas frecuencias. También se caracterizan por no tener una capa de agotamiento asociada a la unión de metal-semiconductor Permite eliminar picos de corriente y en conmutación alta, con tiempos de respuesta rápidos. Su tensión umbral es aproximadamente 0,2 a 0,4 v
