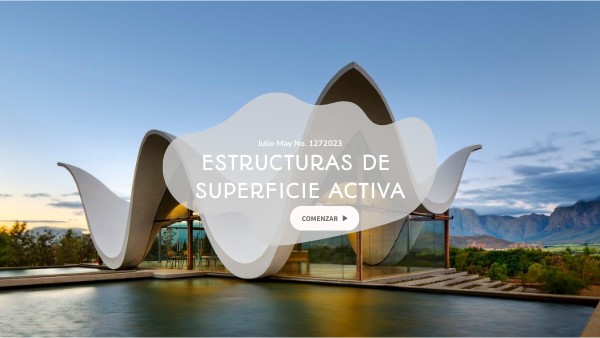

ESTRUCTURAS DE SUPERFICIE ACTIVA

Julio May No. 1272023

ESTRUCTURAS DE SUPERFICIE ACTIVA

COMENZAR

Volver

Las estructuras de superficie activa comprenden las Estructuras de Membranas y las Estructuras Laminares, que se caracterizan por trabajar a través de su superficie.

Estructuras Laminares

Estructuras de Membranas

Referencias

Ver

Ver

Ver

INICIO

Estructuras de Membranas

En el sistema de membranas son originalmente diseñadas para uso temporal, estas estructuras se utilizan en espacios que requieren áreas amplias sin apoyos intermedios, y generalmente son desmontables para facilitar su traslado. El mecanismo resistente se basa en la tensión a través de la membrana transmitida a los apoyos y luego al suelo por compresión o flexo compresión.

Existen dos tipos principales: los sistemas de tiendas y los sistemas neumáticos.

INICIO

Estructuras Laminares

Las estructuras laminares se caracterizan por funcionar mediante la extensión de su superficie o la forma de la misma, lo que las clasifica como Estructuras de Superficie Activa. Estos sistemas consisten en superficies flexibles que no resisten flexiones, pero son fuertes ante tracciones, compresiones y esfuerzos cortantes. La transmisión de fuerzas se logra a través de la resistencia inherente de las superficies y su geometría específica.

INICIO

Referencias

Room Diseño. (2022). Smiljan Radic plantea una estructura neumática para el último desfile de Alexander McQueen. Recuperado de https://www.roomdiseno.com/smiljan-radic-plantea-una-estructura-neumatica-para-el-ultimo-desfile-de-alexander-mcqueen/ Arqzon. (2020, 4 de noviembre). Tenso Estructuras. Recuperado de https://arqzon.com.mx/2020/11/04/tenso-estructuras/ Pinterest. (2023). Estructuras. Recuperado de https://www.pinterest.com/pin/548172585878990431/ Estructuras Laminar. (2018). Estructuras. Recuperado de https://estructuraslaminareskarolymafe.blogspot.com/ Riunet UPV. (2015). Estructuras. Recuperado de https://riunet.upv.es/bitstream/handle/10251/55265/Cristina%20Baldanta%20TFG%201%20%28baja%20resoluci%C3%B3n%29_1441218655796308342576161243288.pdf?sequence=3 Redalyc. (2018). Estructuras. Recuperado de https://www.redalyc.org/journal/1251/125159161004/html/](https://www.redalyc.org/journal/ Super Estructuras Colombia. (2012, 12 de diciembre). Concepto de Estructuras. Recuperado de https://superestrucutrascolombia.blogspot.com/2012/12/concepto-de-estructuras.html Twitter. (2020). [Título del tweet]. Recuperado de https://twitter.com/berzelius11/status/1238130056964329472 Viennale. (2023). [Título de la película]. Recuperado de https://www.viennale.at/en/films/dieste-uruguay

Sistemas de Tiendas

En el sistema de tiendas implica una membrana tensada sobre un solo apoyo vertical, donde la altura del apoyo afecta el radio de curvatura de la membrana. Estas membranas pueden ser sostenidas por arcos u otros cables, pero deben mantenerse tensas para soportar cargas externas. La estabilidad se logra a través de técnicas similares a las utilizadas en sistemas funiculares, y en algunos casos, se diseñan con doble curvatura para una mayor estabilidad.

También estas estructuras son capaces de cubrir grandes claros sin necesidad de apoyos intermedios o aumentar su rigidez y capacidad de carga a través de la forma. El uso de pliegues o curvaturas permite equilibrar la eficiencia horizontal para cubrir espacios con la eficiencia vertical para resistir fuerzas gravitacionales.

Sistemas de Neumáticos

En el sistema neumático, la presión del aire es el factor fundamental para mantener la estructura en tensión. Esta presión provoca que la membrana adquiera su forma al inflarse, tensionándose cuando alcanza su máxima extensión. Las formas resultantes suelen ser esferoidales debido a la uniformidad de la presión. La resistencia de este tipo de estructuras se basa en la presión del aire, que se genera generalmente mediante compresores u otros medios mecánicos.

Las fugas de aire son mínimas y se equilibran rápidamente gracias a estos sistemas. Estas estructuras son ideales para espacios amplios sin necesidad de apoyos intermedios. La estabilización se logra mediante el uso de cables exteriores.

Lámina Toral

Cuando la sección transversal de la lámina es circular, obtenemos una lámina con resistencia basada en su curvatura.

Lámina Plegada

Estas estructuras tienen pliegues que hacen que la superficie actúe como apoyo y aumenten la capacidad de carga al eliminar los nervios.

Paraboloide Hiperbólico

Es una superficie que se curva en direcciones opuestas, transmitiendo cargas a través de arcos a lo largo de un eje y por suspensión a lo largo del otro eje. El borde debe absorber empuje y tracción en estos ejes.

Lámina Esférica

Esta estructura de membrana en forma de cúpula genera fuerzas anulares para evitar deformaciones hacia adentro o afuera.

Lámina Cilíndrica

Se pliega la lámina en muchos pliegues infinitesimalmente pequeños, creando una superficie con forma curva.
