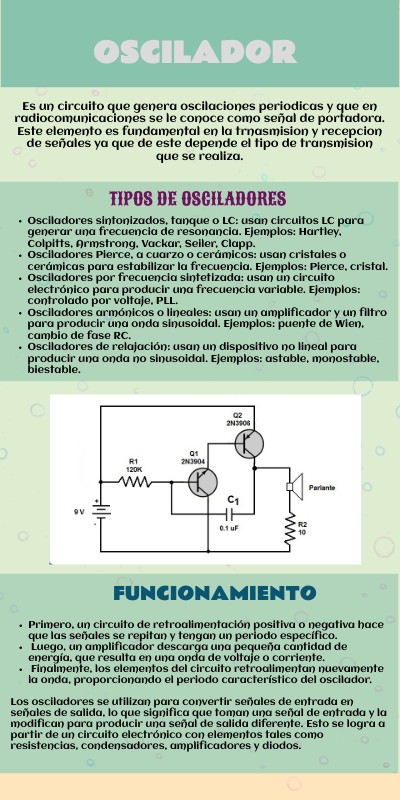

OSCILADOR

Es un circuito que genera oscilaciones periodicas y que en radiocomunicaciones se le conoce como señal de portadora. Este elemento es fundamental en la trnasmision y recepcion de señales ya que de este depende el tipo de transmision que se realiza.

TIPOS DE OSCILADORES
  • Osciladores sintonizados, tanque o LC: usan circuitos LC para generar una frecuencia de resonancia. Ejemplos: Hartley, Colpitts, Armstrong, Vackar, Seiler, Clapp.
  • Osciladores Pierce, a cuarzo o cerámicos: usan cristales o cerámicas para estabilizar la frecuencia. Ejemplos: Pierce, cristal.
  • Osciladores por frecuencia sintetizada: usan un circuito electrónico para producir una frecuencia variable. Ejemplos: controlado por voltaje, PLL.
  • Osciladores armónicos o lineales: usan un amplificador y un filtro para producir una onda sinusoidal. Ejemplos: puente de Wien, cambio de fase RC.
  • Osciladores de relajación: usan un dispositivo no lineal para producir una onda no sinusoidal. Ejemplos: astable, monostable, biestable.
FUNCIONAMIENTO
  • Primero, un circuito de retroalimentación positiva o negativa hace que las señales se repitan y tengan un periodo específico.
  • Luego, un amplificador descarga una pequeña cantidad de energía, que resulta en una onda de voltaje o corriente.
  • Finalmente, los elementos del circuito retroalimentan nuevamente la onda, proporcionando el periodo característico del oscilador.
Los osciladores se utilizan para convertir señales de entrada en señales de salida, lo que significa que toman una señal de entrada y la modifican para producir una señal de salida diferente. Esto se logra a partir de un circuito electrónico con elementos tales como resistencias, condensadores, amplificadores y diodos.
