PARTES DEL ORDENADOR

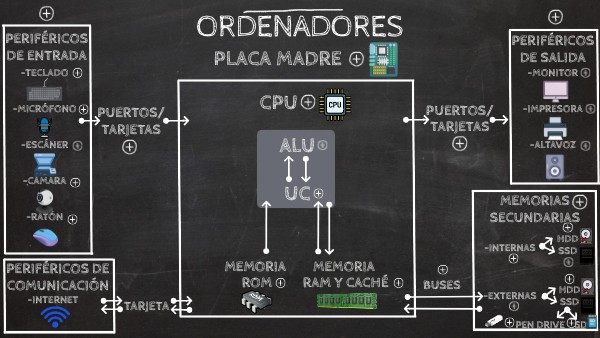

ORDENADORES

PERIFÉRICOS DE ENTRADA

PERIFÉRICOS DE SALIDA

PLACA MADRE

-TECLADO -MICRÓFONO -ESCÁNER -CÁMARA -RATÓN

-MONITOR -IMPRESORA -ALTAVOZ

CPU

PUERTOS/ TARJETAS

PUERTOS/ TARJETAS

ALU UC

MEMORIAS SECUNDARIAS

-INTERNAS -EXTERNAS

HDD SSD

MEMORIA ROM

MEMORIA RAM Y CACHÉ

PERIFÉRICOS DE COMUNICACIÓN

BUSES

HDD SSD

-INTERNET

TARJETA

PEN DRIVE SD

El teclado

El teclado es el dispositivo que permite introducir datos en el ordenador, ya sea de forma inalámbrica o a través del puerto USB. La mayoría utilizan una membrana flexible bajo sus teclas, frente a los mecánicos que utilizan un interruptor, o switch. Presenta teclas con letras y números, también de puntuación y teclas especiales ,las cuales cumplen ciertas funciones o se combinan en conjunto para lograr una función y evitar el uso del ratón.

El teclado

El escáner

Se utiliza para introducir imágenes de papel, libros... al ordenador. Estos dispositivos ópticos pueden reconocer caracteres o imágenes. Es un periférico de entrada que permite "escanear" o "digitalizar" imágenes o documentos, y lo traduce en señales eléctricas para su procesamiento y salida o almacenamiento. En caso del escaneo de texto, se utiliza un software específico para el reconocimiento óptico de caracteres (OCR). La calidad del documento digital que se obtiene depende de la resolución del escáner (ppp).

El escáner

Memorias externas

Es un dispositivo de almacenamiento externo a los componentes internos que tienen los dispositivos tecnológicos. Puede utilizarse para guardar todo tipo de datos y es fácil de transportar.

Evolución de los dispositivos de almacenamiento

El ratón

Dispositivo apuntador que desplaza un puntero por la pantalla. Es un periférico de entrada imprescindible. Los dos sensores que se utilizan actualmente son ópticos o láser. Antiguamente el sensor era una bola que captaba el movimiento. Además el ratón tiene más botones para seleccionar un elemento en la pantalla. Suele estar fabricado de plástico, y se utiliza con una mano. Detecta su movimiento por la superficie plana en la que se apoya, reflejándose a través de un puntero en el monitor. Se puede conectar con cable o inalámbricamente.

El ratón

Memoria SSD

Memorias flash para dispositivos portátiles como cámaras, teléfonos…

La cámara digital

Una cámara digital es una cámara fotográfica que recurre a la fotografía digital para generar y almacenar imágenes. Las cámaras digitales modernas generalmente tienen varias funciones y contienen dispositivos capaces de grabar sondo y vídeo además de fotografía. Además, las cámaras web pueden ser utilizadas para hacer videollamadas y videoconferencias.

Cámara digital

Disco duro de estado sólido (SSD)

Es un dispositivo que utiliza memoria de circuitos integrados (transistores y puertas lógicas). La tecnología SSD ha revolucionado el almacenamiento en los últimos años, debido a su alta velocidad de transferencia de datos en comparación con los discos duros mecánicos.

Diferencia entre SSD y HDD

Disco duro magnético (HDD)

Es un dispositivo magnético utilizado para almacenar gran cantidad de información. Se compone de varios platos apilados en un mismo eje que giran a una velocidad de 7200 rpm, dentro de una caja sellada. Entre los platos están situados los cabezales de lectura-escritura que leen y escriben en las dos caras del disco. Su capacidad actual es del orden de TB.

Diferencia entre SSD y HDD

Pen drive

Almacena la información de forma electrónica gracias a los transistores. Alcanza velocidades de funcionamiento muy superiores a otros dispositivos porque permite leer y escribir datos de forma simultánea. Los pendrives que tenemos suelen tener 4, 8 o 16 GB.

El monitor

Principal dispositivo de salida, muestra datos o información. También puede considerarse un periférico de entrada/salida si el monitor contiene pantalla táctil/ multitáctil. Su tamaño varía por las pulgadas que mide la diagonal de la pantalla. La imagen del monitor se compone de pequeños puntos, “píxeles”. La resolución es el número de píxeles que tiene la pantalla. Su frecuencia se mide en hercios (Hz) e indica el número de veces que se refresca la pantalla cada segundo. Un valor bajo de frecuencia supondrá que la imagen vibre, provocando mayor cansancio visual.

El monitor

PERIFÉRICOS DE ENTRADA

Los periféricos de entrada permiten introducir datos en instrucciones en el ordenador. A través de ellos se canaliza la mayor parte de la comunicación desde el usuario hacia el ordenador. Estos dispositivos pueden estar conectados por cable o de forma inalámbrica, utilizando tecnologías como la radiofrecuencia, los infrarrojos , el bluetooth, la wifi, etc.

El altavoz

El altavoz es un dispositivo que convierte una señal eléctrica de audio en ondas mecánicas de sonido. Incluye uno o más transductores, un bafle, conexiones eléctricas, y posiblemente incluya un filtro de cruce. El transductor puede verse como un motor lineal conectado a un diafragma que acopla el movimiento del motor al movimiento del aire. Una señal de audio, típicamente de un micrófono, grabación o transmisión de radio, se amplifica electrónicamente a un nivel de potencia suficiente como para mover el motor y este reproduce el sonido correspondiente a la señal eléctrica original. Realiza la función inversa que un micrófono.

El altavoz

El microprocesador

El microprocesador es un circuito integrado con millones de transistores, que procesan datos, controlan el funcionamiento de los dispositivos y realizan operaciones aritmético-lógicas ("cerebro" del ordenador). Va montado sobre un zócalo sobre la placa base. Tiene partes como la UC, ALU, banco de registros y reloj. La frecuencia del reloj determina el ritmo de trabajo del procesador. Tienen distinto número de núcleos y cada uno es una CPU independiente integrada dentro del chip, aumentando velocidad y eficiencia.

El microprocesador

Tarjetas de expansión

Dispositivos con circuitos integrados y controladores que, insertados en sus ranuras de la placa base, sirven para ampliar las capacidades del ordenador. -TARJETA GRÁFICA: procesa datos provenientes del procesador y los transforma en información comprensible y representable en el dispositivo de salida. Utilizan GPU. -TARJETA DE SONIDO: Graba; almacena sonidos que podemos captar del exterior; Reproduce: permite reproducir sonido en el ordenador ; Sintetiza: trata las pistas de audio como si fuesen datos para manipular su naturaleza y conseguir sonidos que no serían posibles de otra forma. -TARJETA DE RED: Establece comunicación con otros ordenadores o dispositivos. Ofrece una interfaz de red, cuyo conector es distinto; RJ-45. Existen tarjetas de red inalámbricas que transmiten la información por ondas electromagnéticas (wifi).

Cómo funciona un PC y qué hace cada pieza

UC

La UC (unidad de control) controla la ejecución de cada instrucción de un programa, para ello, busca las instrucciones en la memoria principal, las decodifica (interpreta) y las envía a la ALU.

El micrófono

El micrófono es un dispositivo de entrada que se usa para transformar las ondas sonoras en energía eléctrica y viceversa. Consiste en un diafragma atraído por un electroimán, que, al vibrar, modifica la corriente transmitida por las diferentes presiones a un circuito. Resumiendo, transforma la energía acústica en energía eléctrica, permitiendo digitalizar el sonido para aumentar su intensidad, transmitirla y registrarla.

El micrófono

Puertos de comunicación

Los puertos sirven para conectar los periféricos de entrada/salida a la placa base. Algunos de los más habituales son:-USB -eSATA -HDMI -PUERTO DE RED -PUERTO DE AUDIO -PUERTO THUNDERBOLT 3 -PUERTOS EN DESUSO: Serie, PS/2 paralelo, VGA, DVI.

Placa madre

La placa madre es el soporte donde se conectan los componentes del ordenador, directamente,o con ranuras de expansión. Está compuesta por circuitos integrados, entre ellos, el chipset, centro de conexión. En las ranuras de expansión se introducen otras placas menores, las tarjetas de expansión, que conectan otros periféricos exteriores al ordenador. Es una parte fundamental. Está instalada dentro de una carcasa, por lo general de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos para instalar componentes internos.

La placa madre

Disco duro magnético

Utiliza la misma tecnología que los HDD internos, pero es portátil y se conecta al ordenador a través de un USB.

Memorias secundarias

Es el conjunto de dispositivos y soportes de almacenamiento de datos que conforman el subsistema de memoria del ordenador, junto con la memoria primaria o principal.

La impresora

La impresora es un dispositivo periférico de salida que permite imprimir en medios físicos, normalmente papel, documentos almacenados en un formato electrónico. Para la impresión utiliza cartuchos de tinta o tecnología láser. Generalmente se conectan al ordenador por medio de un cable. Además, muchas impresoras modernas incluyen escáneres. Para trabajos de mayor volumen existen las imprentas, máquinas que realizan la misma función que las impresoras pero están diseñadas para realizar trabajos de impresión de gran volumen, como la impresión de periódicos. En función de su tecnología, las impresoras se clasifican en: matriciales, inyección de tinta, láser y 3D.

La impresora

Periféricos de salida

Los periféricos de salida sirven para extraer información del ordenador, una vez que los datos han sido procesados. Estos dispositivos pueden estar conectados por cable o de forma inalámbrica, utilizando tecnologías como la radiofrecuencia, los infrarrojos, el bluetooth o la wifi.

Memorias internas

Son el Disco Duro del ordenador, en el que se instalan el Sistema Operativo y los programas del usuario. Además contiene una estructura de carpetas para guardar los archivos. Suelen denominarse con las letras C:\ y/o D:\.

Tiene distintos tipos:

• Disco duro magnético (HDD)
• Disco duro de estado sólido (SSD)

Evolución de los dispositivos de almacenamiento

Buses

Canales, cables o pistas en paralelo, por los que circula la información del ordenador. Presentes en la placa base y en los dispositivos conectados al ordenador. Está constituido por líneas de comunicación, algunas transfieren los comandos de control; otras las direcciones en las que se deben leer o escribir datos, y por el resto circulan los datos. Entre sus características encontramos el ancho de bus (número de líneas o bits en paralelo que es capaz de transmitir) y la frecuencia del bus (velocidad de transmisión). Tipos de buses:

• Bus de datos.
• Bus de direcciones.
• Bus de control.

La memoria ROM

La memoria ROM (read only memory), es solo de lectura, es decir, no se puede escribir en ella. Es una memoria no volátil que conserva su contenido, esto es, que la información no se pierde al apagar el ordenador. Almacena las rutinas básicas del hardware, como el programa de arranque del ordenador (BIOS), hace un chequeo inicial del equipo y que pueda iniciarse con normalidad. Es un chip en la placa base.

Anteriormente, no se podía modificar su contenido porque venía hecho de fábrica, pero actualmente existen las memorias EPROM (erasable programable ROM) que permite ser borrada por rayos ultravioletas y EEPROM (electrically erasable programmable ROM), que pueden ser borradas eléctricamente.

La memoria ROM

ALU

La ALU (unidad aritmético-lógica) es la encargada de realizar las operaciones matemáticas (suma, resta…) y lógicas (AND, OR…) que le indica el programa de instrucciones.

Memoria RAM y caché

Memoria RAM y caché

La memoria RAM (random access memory) es una memoria de acceso aleatorio, se puede acceder a cualquier parte de ella. Permite lectura y escritura, pero es volátil. Se necesita almacenar la información que se quiera conservar en memorias secundarias. Se inserta en una ranura de la placa base. La memoria caché es estática, acelera la transferencia de datos y mejora las prestaciones del sistema. Cuando el procesador accede a un dato del ordenador, se crea una copia de los datos más utilizados en la memoria caché, para que después, la información sea accesible de inmediato. Cuando un dato no se localiza en la caché, se busca en la RAM, y si no está, se busca en el disco duro o memoria secundaria. La caché suele estar dentro del chip del microprocesador.

Las RAM se clasifican en:

• DRAM (dynamic RAM): necesita refrescar la carga de memoria con el paso del tiempo. Gran capacidad y bajo coste (condensadores).
• SRAM (static RAM): no necesita refrescar la carga de memoria. Menor capacidad y más rápidas (transistores).
