Equilibre d'un solide 3 forces

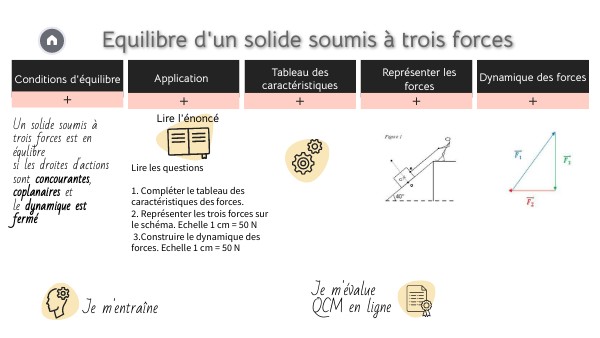

Equilibre d'un solide soumis à trois forces

Tableau des caractéristiques

Représenter les forces

Dynamique des forces

Application

Conditions d'équilibre

Lire l'énoncé

Un solide soumis à trois forces est en équlibre si les droites d'actions sont concourantes, coplanaires et le dynamique est fermé

Lire les questions 1. Compléter le tableau des caractéristiques des forces.2. Représenter les trois forces sur le schéma. Echelle 1 cm = 50 N 3.Construire le dynamique des forces. Echelle 1 cm = 50 N

Je m'évalue QCM en ligne

Je m'entraîne

La methode pour tracer le dynamique

On trace la force 1 en respectant : la droite d'action, le sens et la longeur du segment fléché en cm puis on ajoute à l'extrémité de la force 1, la force 2 puis la force 3.

on place un point quelconque

on trace les forces les unes à la suite des autres

Echelle : 1 cm = 50 N

Représenter les forces

action de l'homme sur la caisse F = 250 N = 5 cm

la réaction R = 275 N = 5, 5 cm

le poids P = 350 N = 7 cm

vers le bas

350 N

vertical

vers le haut

275 N

250 N
