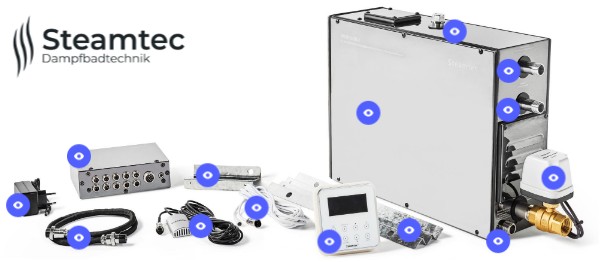

Verbindungskabel
Verbindungskabel (Kabellänge ca. 100 cm) der zentralen TOLO Steuerbox mit dem TOLO Dampfgenerator.
Zentrale TOLO Steuerbox
Die zentrale TOLO Steuerbox wird mit dem Dampfgenerator sowie allen Komponenten wie dem Temperaturfühler, Duftstoffpumpe, Salzvernebler, etc. verbunden.
TOLO Raumfühler
Temperaturfühler für das Dampfbad (Kabellänge 500 cm). Dieser wird mit der zentralen TOLO Steuerbox verbunden. Fühlerposition im Dampfbad Schulterbereich (sitzende Position).
Kabel Steuerdisplay
Verbindungskabel (Kabellänge 500 cm) von der zentralen Steuerbox zum Steuerdisplay.
Netzteil 230 VAC / 12 VDC
Netzteil Stromversorgung der zentralen Steuerbox.
Steamtec TOLO Dampfgenerator
Frischwasser- Anschluss
1/2 Zoll Eingang für den Frischwasseranschluss.
Öffnung Dampfauslass
Dampfauslassöffnung am Dampfgenerator. Diese Öffnung wird mit einer Dampfleitung verbunden und in Richtung Dampfbad (Wanddurchführung ins Dampfbad) geführt.
Wandaufhängung
Mit der TOLO Wandaufhängung lässt sich der Dampfgenerator spielend leicht an einer Wand befestigen.
Serviceöffnung
Öffnung für manuelle sowie automatische Entkalkung.
Öffnung Sicherheitsventil
Hier wird das Sicherheitsventil des Dampfgenerators installiert.
Bodenfüße
Sollte der TOLO Dampfgenerator auf einem Boden abgestellt und montiert werden, so können diese "Füße" montiert werden.
Abflussventil TOLO
Abflussventil für den TOLO Dampfgenerator.Wird mit dem TOLO Dampfgenerator sowie dem Hausabfluss verbunden.
TOLO Steuerdisplay
Standardversion
Das Steuerdisplay des TOLO Dampfgenerators wird mittels Verbindungskabel (Kabellänge ca. 500 cm) mit der zentralen Steuerbox verbunden.
Dampfgenerator TOLO
