El histograma es una representación en gráfica de barras de la distribución de frecuencias de una única variable numérica y continua. Para su construcción es seccionar el rango de la variable en múltiples sub-rangos y graficar la frecuencia de valores que caen en cada uno de dichos sub-rangos.
Gráfica de Control
Permite a inspectores y analistas de calidad monitorear las salidas de un proceso en tiempo real y prever posibles condiciones no deseadas o fallas de producción mediante métodos de control estadístico de proceso. Existen varios tipos de gráficas de control, según el tipo de datos con los que se está tratando.
Gráfica de Dispersión
Se utiliza para evaluar si existe una correlación entre dos variables cuantitativas. La correlación puede ser positiva, negativa, o nula (cuando no existe correlación). Para cuando existe una correlación de comportamiento lineal, una línea de ajuste se denomina una regresión lineal, la cual nos permite realizar predicciones sobre el comportamiento del sistema.
Diagrama de Flujo
es una representación gráfica de un proceso o algoritmo utilizando símbolos específicos para cada tipo de etapa, decisión, documento, espera, inspección, etc., interconectados por flechas indicando el flujo del producto o unidad de flujo. Este permite al analista evaluar y visualizar cuellos de botella, problemas, actividades que no agregan valor, entre otros.
Diagrama de Pareto
Es una gráfica de barras combinada con gráfica de línea en donde los datos de frecuencia, tiempo, defectos, costo, etc. se ordenan de manera descendente, de mayor a menor. Esto permite al analista enfocar sus esfuerzos sobre las categorías de mayor contribución a la situación planteada.
Diagrama de Ishikawa
Es una herramienta de análisis de causa raíz por medio de la cual se clasifican las causas potenciales para un efecto o problema, para luego profundizar en las causas subyacentes hasta identificar la causa o causas más probables del problema. Por lo general, el desarrollo de un Diagrama de Ishikawa viene precedido por una sesión de lluvia de ideas llevada a cabo por un equipo multidisciplinario.
Lista de chequeo
Es un registro prediseñado en donde se capturan características, especificaciones o datos alrededor de la calidad de un producto, con el objetivo de mantener trazabilidad, evaluar, analizar y controlar dichos aspectos de proceso.

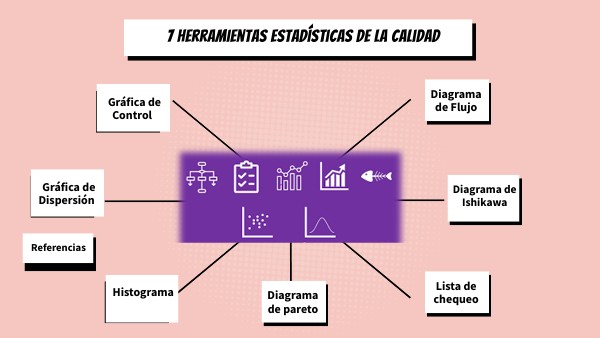

Mapa mentalde las 7 herramientas estadísticas de la calidad
Ana Gloria Reyes Hernandez
Created on October 2, 2023
Start designing with a free template
Discover more than 1500 professional designs like these:
Explore all templates
Transcript
7 herramientas estadísticas de la calidad
Diagrama de Flujo
Gráfica de Control
Gráfica de Dispersión
Diagrama de Ishikawa
Referencias
Lista de chequeo
Histograma
Diagrama de pareto
Histograma
El histograma es una representación en gráfica de barras de la distribución de frecuencias de una única variable numérica y continua. Para su construcción es seccionar el rango de la variable en múltiples sub-rangos y graficar la frecuencia de valores que caen en cada uno de dichos sub-rangos.
Gráfica de Control
Permite a inspectores y analistas de calidad monitorear las salidas de un proceso en tiempo real y prever posibles condiciones no deseadas o fallas de producción mediante métodos de control estadístico de proceso. Existen varios tipos de gráficas de control, según el tipo de datos con los que se está tratando.
Gráfica de Dispersión
Se utiliza para evaluar si existe una correlación entre dos variables cuantitativas. La correlación puede ser positiva, negativa, o nula (cuando no existe correlación). Para cuando existe una correlación de comportamiento lineal, una línea de ajuste se denomina una regresión lineal, la cual nos permite realizar predicciones sobre el comportamiento del sistema.
Diagrama de Flujo
es una representación gráfica de un proceso o algoritmo utilizando símbolos específicos para cada tipo de etapa, decisión, documento, espera, inspección, etc., interconectados por flechas indicando el flujo del producto o unidad de flujo. Este permite al analista evaluar y visualizar cuellos de botella, problemas, actividades que no agregan valor, entre otros.
Diagrama de Pareto
Es una gráfica de barras combinada con gráfica de línea en donde los datos de frecuencia, tiempo, defectos, costo, etc. se ordenan de manera descendente, de mayor a menor. Esto permite al analista enfocar sus esfuerzos sobre las categorías de mayor contribución a la situación planteada.
Diagrama de Ishikawa
Es una herramienta de análisis de causa raíz por medio de la cual se clasifican las causas potenciales para un efecto o problema, para luego profundizar en las causas subyacentes hasta identificar la causa o causas más probables del problema. Por lo general, el desarrollo de un Diagrama de Ishikawa viene precedido por una sesión de lluvia de ideas llevada a cabo por un equipo multidisciplinario.
Lista de chequeo
Es un registro prediseñado en donde se capturan características, especificaciones o datos alrededor de la calidad de un producto, con el objetivo de mantener trazabilidad, evaluar, analizar y controlar dichos aspectos de proceso.
