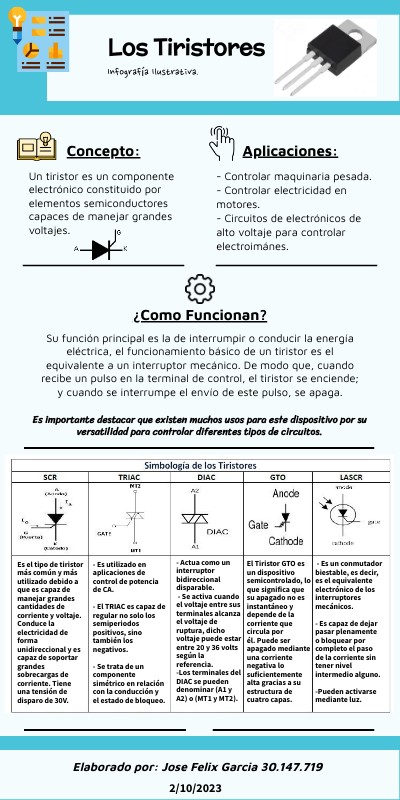

Los Tiristores
Infografía Ilustrativa.
Aplicaciones:
Concepto:
Un tiristor es un componente electrónico constituido por elementos semiconductores capaces de manejar grandes voltajes.
- Controlar maquinaria pesada.- Controlar electricidad en motores. - Circuitos de electrónicos de alto voltaje para controlar electroimánes.
¿Como Funcionan?
Su función principal es la de interrumpir o conducir la energía eléctrica, el funcionamiento básico de un tiristor es el equivalente a un interruptor mecánico. De modo que, cuando recibe un pulso en la terminal de control, el tiristor se enciende; y cuando se interrumpe el envío de este pulso, se apaga.
Es importante destacar que existen muchos usos para este dispositivo por su versatilidad para controlar diferentes tipos de circuitos.
- Actua como un interruptor bidireccional disparable. - Se activa cuando el voltaje entre sus terminales alcanza el voltaje de ruptura, dicho voltaje puede estar entre 20 y 36 volts según la referencia. -Los terminales del DIAC se pueden denominar (A1 y A2) o (MT1 y MT2).
- Es un conmutador biestable, es decir, es el equivalente electrónico de los interruptores mecánicos. - Es capaz de dejar pasar plenamente o bloquear por completo el paso de la corriente sin tener nivel intermedio alguno. -Pueden activarse mediante luz.
El Tiristor GTO es un dispositivo semicontrolado, lo que significa que su apagado no es instantáneo y depende de la corriente que circula por él. Puede ser apagado mediante una corriente negativa lo suficientemente alta gracias a su estructura de cuatro capas.
Es el tipo de tiristor más común y más utilizado debido a que es capaz de manejar grandes cantidades de corriente y voltaje. Conduce la electricidad de forma unidireccional y es capaz de soportar grandes sobrecargas de corriente. Tiene una tensión de disparo de 30V.
- Es utilizado en aplicaciones de control de potencia de CA. - El TRIAC es capaz de regular no solo los semiperiodos positivos, sino también los negativos. - Se trata de un componente simétrico en relación con la conducción y el estado de bloqueo.
Elaborado por: Jose Felix Garcia 30.147.719
2/10/2023
