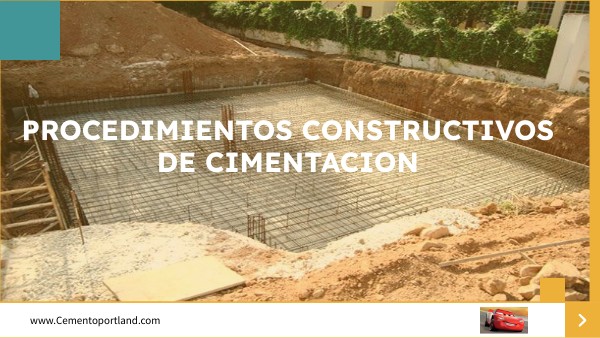

PROCEDIMIENTOS CONSTRUCTIVOS DE CIMENTACIONES

Procedimientos Constructivos de cimentacion

www.Cementoportland.com

01

PROCEDIMIENTOS CONSTRUCTIVOS DE CIMENTACIONES

Yahir

Son el conjunto de elementos de una estructura, cuyo objetivo es transmitir y repartir a un terreno la carga que sostiene de manera que no sobrepase el peso que admite.

¿Cuál es la importancia de las cimentaciones?

Tipos de cimentación

El éxito de un buen proyecto de construcción radica en la calidad de las cimentaciones, pues su valor principal es dotar de seguridad y solidez a una estructura gracias a que sostiene sus cargas y las ancla al terreno.

Todas las cimentaciones constan de dos partes: •El cimiento: elemento estructural que se encarga de transmitir las cargas de la edificación al terreno. •El terreno de cimentación: zona del terreno que se ve afectada por las cargas.

+info

+info

Las cimentaciones se clasifican en

Directas o superficiales

¿Qué condiciones debe reunir una cimentación?

+info

1. Zapatas aisladas

+info

Las cimentaciones están hechas, generalmente, de materiales pétreos de concreto simple o armado. Además, están sustentadas por una carga centrada, ya que están sometidas, principalmente, a esfuerzos de tracción y comprensión.

2. Zapatas combinadas:

+info

3. Losas de cimentaciones:

Indirectas o profundas

+info

Deben cumplir con los siguientes requisitos una vez instaladas:

1. Pilotes:

2. Muros pantallas:

+info

1.No alcanzar un estado de límites últimos, es decir, que no lleguen a una situación de ruina (hundimiento, vuelco o roturade su estructura). 2.Mantener la capacidad funcional y estética de la edificación, es decir, que su estado de límites de servicio no se vea afectado.

02

Excabaciones a cielo abierto

OSVALDO

El objetivo fundamental de este tipo de excavaciones es, en esencia, alcanzar el plano de arranque más favorable para la edificación, esto quiere decir, los cimientos.

Vaciado:

Tipós de excavaciones a cielo abierto

Cuando queremos iniciar una edificación por debajo del nivel del terreno, es preciso un vaciado de la superficie.

Terraplenado:

se trata de conseguir una mayor altura en los casos en los que el terreno base de la obra no se encuentra al nivel necesario para poder llevar a cabo el desarrollo de la edificación.

Desmonte:

Tras el consentimiento previo correspondiente, se realiza el movimiento de tierras

Indirectas o profundas

Tipós de excavaciones a cielo abierto

Se utilizan para estructuras muy pesadas. Se instalan en zonas más profundas y resistentes del suelo y se deposita en ellas la mayor carga

Pilotes:

tipo de base que se clava en el suelo para transferir la carga. Se pueden hincar o desplazar a un terreno previamente excavado y posteriormente rellenado con concreto.

Muros pantallas:

Utilizados en edificios altos para contrarrestar los empujes del terreno, así como prevenir su deformación. Su función, además, es contener e impermeabilizar la superficie del muro y limitar los movimientos del terreno producto de una excavación.

Superficiales

Procedimientos constructivos de cimentaciones

Los terrenos donde se hacen las cimentaciones superficiales deben tener características particulares, entre ellas resalta el tipo de suelo, pues éste debe estar compuesto por rocas, suelo arenoso o con gravas; con una deformabilidad baja o media y un piso arcilloso de alta resistencia.

cimentaciones profundas

Son excavaciones más grandes respecto a la longitud del terreno. Existen diferentes tipos de cimentaciones profundas, como el caso de los cajones, pozos indios, muros de contención y los pilotes.

03

Corte o tipos de cortes

LUIS

Al observar las excavaciones que se pueden dar a cielo abierto es necesario tener en cuenta que existen diferentes tipos de ellas

Corte o tipos de cortes

Suelo clase I

Suelo clase II

Excavación de zapata

Excavación en zanja

Suelo Clase III

Pozos:

Clasificacion de suelos

Tipo A

+info

Tipo B

+info

Tipo C

+info

Estudio geofísico

Este evalúa las características geohidrológicas del subsuelo, el comportamiento del agua y las posibilidades de explotación que esta tiene. Entre las características del agua a evaluar están la Porosidad y Coeficiente de Almacenamiento, la Permeabilidad o Coeficiente de Transmisividad y el Nivel Freático.

minería a cielo abierto

Es una actividad industrial que consiste en la remoción de grandes cantidades de suelo y subsuelo, que es posteriormente procesado para extraer el mineral. Este mineral puede estar presente en concentraciones bajas, en relación con la cantidad del material removido.

04

CALCULO DE CIMENTACION

Francisco

Es el proceso mediante el cual se determina el diseño y dimensionamiento de las bases o cimientos de una estructura, como edificios, puentes, torres de transmisión, entre otras cosas mas.

Proceso de cálculo de cimentación y estructuras:

PASO 1

PASO 2

PASO 3

Analisar las cargas

Estudiar el terreno

Seleccionar el sistema de estructurar mas apropiado para la construccion

+info

+info

+info

Proceso de cálculo de cimentación y estructuras:

PASO 4

PASO 5

PASO 6

Diseño de cimentaciones

Verificación y comprobación

Dimensionamiento estructural

+info

+info

+info

Proceso de cálculo de cimentación y estructuras:

PASO 7

Elaboración de la documentación técnica

+info

gRACIAS

Dedicatoria a Rayo McQueen

www.Cementoportland.com

Zapatas aisladas

Sirven como base de elementos estructurales específicos, como los pilares. Amplían la superficie de apoyo hasta lograr que el suelo soporte la carga transmitida.

Muros pantallas

utilizados en edificios altos para contrarrestar los empujes del terreno, así como prevenir su deformación. Su función, además, es contener e impermeabilizar la superficie del muro y limitar los movimientos del terreno producto de una excavación.

Zapatas combinadas:

sus dimensiones dependen de la carga a soportar, la resistencia del material al esfuerzo de compresión y a la admisión sobre el suelo. Sí suponen dos o más pilares se habla de combinadas; si se agrupan en tres pilares de forma alineada, se habla de corridas.

Pozos

Excavaciones de forma rectangular y circular, para usos tales como: captación de agua, calicatas para prospección de suelos, etc., de profundidad mucho mayor que su largo y ancho. Los pozos de agua subterránea deben estar alejados de elementos contaminantes, tales como corrales de animales, sistemas sépticos o eliminadores de desechos, para proteger la pureza del agua y, en consecuencia, reducir costes de mantenimiento.

Excavación en zanja:

Excavación de ancho condicionado por los procedimientos constructivos (ancho entre 0.5 m y 3.2 m), y de largo muy superior al ancho; en general, se utiliza para emplazar una fundación corrida o una canalización

Contempla la excavación de zanjas realizadas con medios manuales o mecánicos que cumplan las siguientes características: 1. Anchura ≤ 2 m. 2. Profundidad ≤ 7 m. 3. Nivel freático inferior a la profundidad o rebajado. 4. No se incluyen los terrenos rocosos ni blandos o expansivos.

Importancia de las cimentaciones

•Proporcionar esfuerzos de tracción o compresión hasta las bases, distribuyendo el peso a partes iguales. •Resistir a los esfuerzos de flexión producidos por el terreno. Para ello, se valen de un caparazón en su cara interior. •Adaptarla estructura a posibles movimientos del suelo. •Resistir a factores externos que puedan modificar las condiciones del terreno, como el agua. •Sujetar la estructura ante fuerzas horizontales tales como el viento o los sismos, con el objetivo de conservar su integridad.

Suelo clase I (blando) para cimientos corridos

Suelos compuestos por materiales sueltos como humus, tierra vegetal, arena suelta y de fácil remoción con pala y poco uso de picota.

Pilotes:

tipo de base que se clava en el suelo para transferir la carga. Se pueden hincar o desplazar a un terreno previamente excavado y posteriormente rellenado con concreto.

Suelo Tipo B

I. Suelo cohesivo con una fuerza compresiva no confinada mayor de 0.5 TSF (48 kPa) pero menos de 144 kPa; o II. Suelos granulares sin cohesión, incluso: grava angular (semejante a piedra molida). III. Suelos previamente perturbados, excepto esos que de otro modo serían clasificados como suelo de Tipo C. IV. Suelo que satisface los requisitos de fuerza de compresión no confinada o cementación del Tipo A, pero que es fracturado o sometido a vibración; o} V. Piedra seca que no está estable; o VI. Material que hace parte de un sistema inclinado con capas donde las capas entran la excavación a una pendiente de menos de cuatro horizontal a un vertical (4H:1V), pero sólo si el material sería clasificado de otro modo como Tipo B.

Suelo Clase III (duro)

Suelos que requieren para su excavación un ablandamiento más riguroso con herramientas especiales como barretas.

Roca Suelos que requieren para su excavación el uso de barrenos de perforación, explosivos, cinceles y combos para fracturar las rocas, restringiéndose el uso de explosivos en áreas urbanas

Losas de cimentaciones:

se trata de una plataforma apoyada sobre el terreno para la transmisión de la carga. Suelen tener una armadura en la parte superior para reducir el contrapeso del terreno. Se utilizan cuando una estructura tiene una superficie menor respecto al volumen de la edificación.

Excavación de zapata:

Relativamente pequeña, de dimensiones similares(largo, ancho y profundidad). En general, no reviste mayores consideraciones ingenieriles, excepto que sea un número muy importante de ellas.

Comprenden todos los trabajos de excavación para fundaciones de estructuras sean estas corridas o aisladas, a mano o con maquinaria, ejecutados en diferentes clases de terreno y hasta profundidades establecidas en los planos y de acuerdo a lo señalado en el formulario de presentación de propuestas y/o instrucciones del Supervisor de Obra.

Suelo clase II (semiduro) para zapatas y fundaciones superficiales

Suelos compuestos por materiales como arcilla compacta, arena o grava, roca suelta, conglomerados y en realidad cualquier terreno que requiera previamente un ablandamiento con ayuda de herramientas como pala y pico.

Suelo Tipo A

Se refiere a suelos con una fuerza de compresión no confinada de 1.5 toneladas por pie cuadrado (144 kPa) o más. Los suelos cementados, como caliche, se consideran del Tipo A. Sin embargo, ningún suelo es del Tipo A si: I. El suelo está fisurado; II. El suelo está sometido a vibración de tráfico pesado, el hincado de pilotes, o efectos similares; III. El suelo ha sido perturbado antes; IV. El suelo hace parte de un sistema inclinado con capas donde las capas entran en la excavación a una pendiente de cuatro horizontal a 1 vertical (4H:1V) o más; V. El material está sometido a otros factores que requieren que se clasifique como material menos estable

Suelo tipo C

i. Suelo cohesivo con una fuerza de compresión no confinada de 0.5 toneladas/pie cuadrado (48 kPa) o menos; o; ii. Suelos granulares, incluso grava y arena; o iii. Suelo sumergido o suelo del cual agua se filtra libremente; o iv. Piedra sumergida que no está estable; o v. Material en un sistema inclinado con capas donde las capas entran la excavación a una pendiente de cuatro horizontal a un vertical (4H:1V) o más empinado.

Importancia de las cimentaciones

•Proporcionar esfuerzos de tracción o compresión hasta las bases, distribuyendo el peso a partes iguales. •Resistir a los esfuerzos de flexión producidos por el terreno. Para ello, se valen de un caparazón en su cara interior. •Adaptarla estructura a posibles movimientos del suelo. •Resistir a factores externos que puedan modificar las condiciones del terreno, como el agua. •Sujetar la estructura ante fuerzas horizontales tales como el viento o los sismos, con el objetivo de conservar su integridad.
