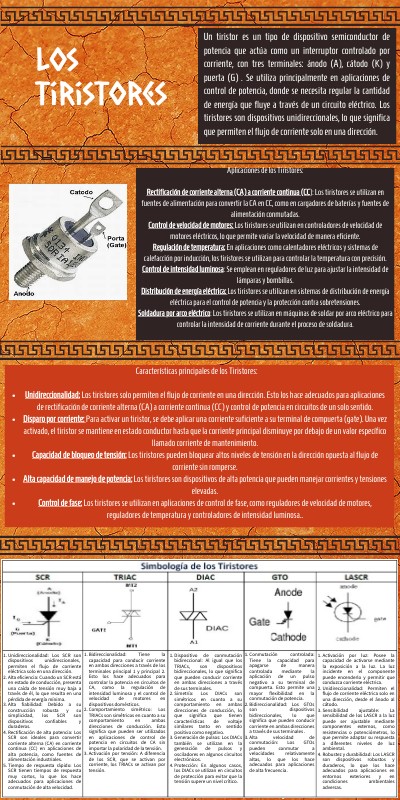

Los Tiristores

Un tiristor es un tipo de dispositivo semiconductor de potencia que actúa como un interruptor controlado por corriente, con tres terminales: ánodo (A), cátodo (K) y puerta (G) . Se utiliza principalmente en aplicaciones de control de potencia, donde se necesita regular la cantidad de energía que fluye a través de un circuito eléctrico. Los tiristores son dispositivos unidireccionales, lo que significa que permiten el flujo de corriente solo en una dirección.

Los tiristores

Aplicaciones de los Tiristores: Rectificación de corriente alterna (CA) a corriente continua (CC): Los tiristores se utilizan en fuentes de alimentación para convertir la CA en CC, como en cargadores de baterías y fuentes de alimentación conmutadas. Control de velocidad de motores: Los tiristores se utilizan en controladores de velocidad de motores eléctricos, lo que permite variar la velocidad de manera eficiente. Regulación de temperatura: En aplicaciones como calentadores eléctricos y sistemas de calefacción por inducción, los tiristores se utilizan para controlar la temperatura con precisión. Control de intensidad luminosa: Se emplean en reguladores de luz para ajustar la intensidad de lámparas y bombillas. Distribución de energía eléctrica: Los tiristores se utilizan en sistemas de distribución de energía eléctrica para el control de potencia y la protección contra sobretensiones. Soldadura por arco eléctrico: Los tiristores se utilizan en máquinas de soldar por arco eléctrico para controlar la intensidad de corriente durante el proceso de soldadura.

Características principales de los Tiristores:

• Unidireccionalidad: Los tiristores solo permiten el flujo de corriente en una dirección. Esto los hace adecuados para aplicaciones de rectificación de corriente alterna (CA) a corriente continua (CC) y control de potencia en circuitos de un solo sentido.

• Disparo por corriente: Para activar un tiristor, se debe aplicar una corriente suficiente a su terminal de compuerta (gate). Una vez activado, el tiristor se mantiene en estado conductor hasta que la corriente principal disminuye por debajo de un valor específico llamado corriente de mantenimiento.

• Capacidad de bloqueo de tensión: Los tiristores pueden bloquear altos niveles de tensión en la dirección opuesta al flujo de corriente sin romperse.

• Alta capacidad de manejo de potencia: Los tiristores son dispositivos de alta potencia que pueden manejar corrientes y tensiones elevadas.

• Control de fase: Los tiristores se utilizan en aplicaciones de control de fase, como reguladores de velocidad de motores, reguladores de temperatura y controladores de intensidad luminosa..

1. Bidireccionalidad: Tiene la capacidad para conducir corriente en ambas direcciones a través de los terminales principal 1 y principal 2. Esto los hace adecuados para controlar la potencia en circuitos de CA, como la regulación de intensidad luminosa y el control de velocidad de motores en dispositivos domésticos.
2. Comportamiento simétrico: Los TRIACs son simétricos en cuanto a su comportamiento en ambas direcciones de conducción. Esto significa que pueden ser utilizados en aplicaciones de control de potencia en circuitos de CA sin importar la polaridad de la tensión.
3. Activación por tensión: A diferencia de los SCR, que se activan por corriente, los TRIACs se activan por tensión.

1. Conmutación controlada: Tiene la capacidad para apagarse de manera controlada mediante la aplicación de un pulso negativo a su terminal de compuerta. Esto permite una mayor flexibilidad en la conmutación de potencia.
2. Bidireccionalidad: Los GTOs son dispositivos bidireccionales, lo que significa que pueden conducir corriente en ambas direcciones a través de sus terminales .
3. Alta velocidad de conmutación: Los GTOs pueden conmutar a velocidades relativamente altas, lo que los hace adecuados para aplicaciones de alta frecuencia.

1. Dispositivo de conmutación bidireccional: Al igual que los TRIACs, son dispositivos bidireccionales, lo que significa que pueden conducir corriente en ambas direcciones a través de sus terminales.
2. Simetría: Los DIACs son simétricos en cuanto a su comportamiento en ambas direcciones de conducción, lo que significa que tienen características de voltaje similares tanto en sentido positivo como negativo.
3. Generación de pulsos: Los DIACs también se utilizan en la generación de pulsos y osciladores en algunos circuitos electrónicos.
4. Protección: En algunos casos, los DIACs se utilizan en circuitos de protección para evitar que la tensión supere un nivel crítico.

1. Activación por luz: Posee la capacidad de activarse mediante la exposición a la luz. La luz incidente en el componente puede encenderlo y permitir que conduzca corriente eléctrica.
2. Unidireccionalidad: Permiten el flujo de corriente eléctrica solo en una dirección, desde el ánodo al cátodo.
3. Sensibilidad ajustable: La sensibilidad de los LASCR a la luz puede ser ajustable mediante componentes externos, como resistencias o potenciómetros, lo que permite adaptar su respuesta a diferentes niveles de luz ambiental.
4. Robustez y durabilidad: Los LASCR son dispositivos robustos y duraderos, lo que los hace adecuados para aplicaciones en entornos exteriores y en condiciones ambientales adversas.

1. Unidireccionalidad: Los SCR son dispositivos unidireccionales, permiten el flujo de corriente eléctrica solo en una dirección.
2. Alta eficiencia: Cuando un SCR está en estado de conducción, presenta una caída de tensión muy baja a través de él, lo que resulta en una pérdida de energía mínima.
3. Alta fiabilidad: Debido a su construcción robusta y su simplicidad, los SCR son dispositivos confiables y duraderos.
4. Rectificación de alta potencia: Los SCR son ideales para convertir corriente alterna (CA) en corriente continua (CC) en aplicaciones de alta potencia, como fuentes de alimentación industriales.
5. Tiempo de respuesta rápido: Los SCR tienen tiempos de respuesta muy cortos, lo que los hace adecuados para aplicaciones de conmutación de alta velocidad.
