REGLAMENTO ICT R.D. 346/2011

dESCRIPCIÓN

SERVICIOS

Partes

Reglamento ICT 2011: Canalizaciones y registros

RA

Registro de acceso O Registro de enlace

ae

Arqueta de entrada

cex

Canalización externa

AP

Arqueta de paso

ce inferior

Canalización de enlace inferior

ce ESTRUCTURA

Estructura CE inferior

ce superior

Canalización de enlace superior

cuestionario

Arqueta de entrada: es el registro donde se delimitan las redes de los operado-res de telecomunicación y la infraestructura común propiedad del inmueble. Está situada fuera del edificio.

Estructura canalización de enlace inferior

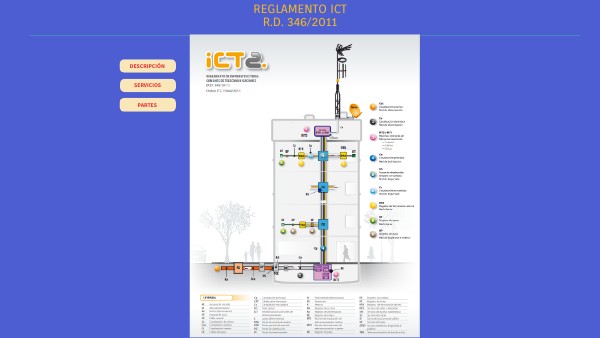

En todos los edificios, la ICT se divide en:

• Canalizaciones y registros
• Recintos
• Redes
• Puntos de conexión

Canalización de enlace superior: está canalización tiene una estructura más simple que la inferior, puesto que el número de servicios que llegan por la parte superior del edificio es menor. En la azotea o el tejado, los cables de radio y televisión no necesitan canalización. Pueden fijarse al anclaje de las antenas o paredes del edifio, hasta llegar al punto de entrada superior.

Real Decreto 346/2011, de 11 de marzo, por el que se aprueba el Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones. Garantiza que los edificios dispongan de la infraestructura necesaria para que los usuarios puedan acceder a las dife-rentes ofertas de servicios de telecomunicaciones, y garantiza la competencia efectiva entre los diferentes operadores, estableciendo uno principios de igualdad para hacer llegar sus servicios hasta las viviendas de los usuarios. Estos servicios son: • La captación y adaptación de las señales analógicas y digitales, te-rrestres, de radiodifusión sonora y televisión y la distribución de las señales, por satélite, de radiodifusión sonora y televisión hasta los citados puntos de conexión. • Proporcionar el acceso al servicio de telefonía disponible al público (STDP) y el acceso a los servicios de telecomunicaciones de banda an-cha por cable (TBA) o inalámbricas (SAI). • Albergar infraestructuras que den soporte al hogar digital.

SERVICIOS

1. Radio y televisión
2. Telefonía
3. Telecomunicaciones de banda ancha.

Las tecnología empleadas pueden ser las siguientes:

1. Cables de pares
2. Cables de pares trenzados
3. Cables coaxiales
4. Fibra óptica

Canalización externa: está constituida por los tubos que discurren por la zona exterior de la edificación. Estos tubos tienen unas dimensiones de 63 mm de diámetro y el número mínimo de tubos a instalr depende del número de PAU.

Canalización de enlace inferior: una vez que los tubos están dentro del edificio, la canalización exterior se denomida canalización de enlace, porque conecta las redes de los proveedores de servicios con la ICT. esta canalizaciómn comienza en el punto de entrada general del edificio y se extiende hasta el lugar donde se instalan los recintos de telecomunicaciones. Existen canalizaciones de nelace inferior y superior

Arqueta de paso: se colocarán arquetas de paso cuando se den algunos de los siguientes casos

• Cada 50 metros de longitud
• En el punto de intersección de dos tramos rectos no alineados
• En un cambio de dirección

Las dimensiones mínimas serán de 400x400x400 mm

Registro de acceso o registro de enlace Está situado en el lado interio del edificio y da continuidad hacia la canalización de enlace
