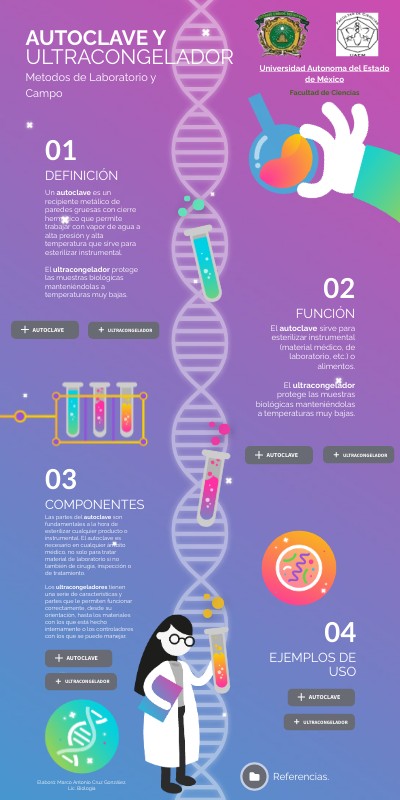

Autoclave y Ultracongelador - Infografía

Autoclave Y Ultracongelador

Universidad Autonoma del Estado de México

Metodos de Laboratorio y Campo

Facultad de Ciencias

01

definición

Un autoclave es un recipiente metálico de paredes gruesas con cierre hermético que permite trabajar con vapor de agua a alta presión y alta temperatura que sirve para esterilizar instrumental. El ultracongelador protege las muestras biológicas manteniéndolas a temperaturas muy bajas.

02

Función

autoclave

Ultracongelador

El autoclave sirve para esterilizar instrumental (material médico, de laboratorio, etc.) o alimentos. El ultracongelador protege las muestras biológicas manteniéndolas a temperaturas muy bajas.

Ultracongelador

autoclave

03

Componentes

Las partes del autoclave son fundamentales a la hora de esterilizar cualquier producto o instrumental. El autoclave es necesario en cualquier ámbito médico, no solo para tratar material de laboratorio si no también de cirugía, inspección o de tratamiento. Los ultracongeladores tienen una serie de características y partes que le permiten funcionar correctamente, desde su orientación, hasta los materiales con los que está hecho internamente o los controladores con los que se puede manejar.

04

autoclave

Ejemplos de uso

Ultracongelador

autoclave

Ultracongelador

Referencias.

Elaboró: Marco Antonio Cruz González.Lic. Biología

Autoclave

Un autoclave es un recipiente metálico de paredes gruesas con cierre hermético que permite trabajar con vapor de agua a alta presión y alta temperatura, que sirve para esterilizar material médico o de laboratorio. El autoclave inactiva todos los virus y bacterias, aunque se ha llegado a saber que algunos microorganismos pueden soportar las temperaturas del autoclave.

Autoclave - Uso

Ultracongelador-Componentes

• Volumen: pueden almacenar entre 200 y 800 litros.
• Orientación: pueden ser horizontales o verticales, son más recomendables los verticales por cuestión de ahorro de espacio.
• Estructura interna: cuenta con estantes para colocar las muestras, estando cada estante cerrado, para mantener la temperatura uniforme.
• Sello: se coloca a lo largo del perímetro del congelador. Son recomendables los de silicona de cuatro pasos, permiten un mejor mantenimiento de la temperatura.
• Puerta de acceso: debe estar aislada con poliuretano, para mantener la temperatura interna del ultracongelador. Debe estar provisto de una llave de seguridad.
• Controladores: deben ser fáciles de utilizar y leer, pues en ellos se indican los parámetros de congelación.
• Ruedas: algunos ultracongeladores poseen ruedas giratorias para una mayor facilidad de movimiento.

Ultracongelador - Uso

Ultracongelador

Un ultracongelador es un tipo de refrigerador que se utiliza en los laboratorios para mantener sus muestras a una temperatura fija. Algunos de los tipos más comunes de laboratorios que utilizan refrigeradores congeladores incluyen instalaciones médicas, empresas de investigación y empresas farmacéuticas.

Autoclave - Componentes

LLAVE DE DRENAJE DE TANQUE AGUA UTILIZADA: Llave encargada de extraer el agua utilizada FILTRO BACTERIOLÓGICO: Filtro para retener las bacterias VÁLVULA DE SEGURIDAD: Válvula de seguridad encargada de sellar PUERTO USB: Entrada de puerto usb para añadir conexiones PUERTO IMPRESIÓN: Puerto de impresión con toma VGA FUSIBLES PRINCIPALES: Fusibles encargados de distribuir la corriente eléctrica CABLE DE SUMINISTRO DE ELECTRICIDAD: Toma encargada de recibir energía eléctrica PARRILLA: Superfície donde depositamos los distintos materiales para esterilizar PORTA PARRILLA: Estructura donde colocaremos las parrillas MANGO PARA PARRILLAS: Mango diseñado para manipular las parrillas de forma segura y eficiente

LA PERILLA: Ejerce una función de seguridad rotatoria para abrir la puerta. LA PUERTA: Se encarga de sellar el autoclave de manera hermética CÁMARA DE ACERO INOXIDABLE: Lugar donde se contendrán los elementos interiores del autoclave TANQUE DE AGUA DESTILADA: Como su propio nombre indica, tanque contenedor de agua destilada TANQUE DE AGUA UTILIZADA: Recipiente donde irá el agua utilizada en la destilación PANTALLA LCD: Pantalla LCD que nos informará del status del autoclave PANEL DE CONTROL: Panel donde ajustaremos los distintos parámetros o funciones a desempeñar por la máquina y las partes del autoclave INTERRUPTOR PRINCIPAL: Interruptor principal encargado de encender o apagar el autoclave LLAVE DE DRENAJE DE TANQUE AGUA DESTILADA: Llave encargada de extraer el agua destilada

Ultracongelador-Función

Un ultracongelador funciona mediante el uso de un motor eléctrico para hacer girar el compresor, que luego alimenta una bobina condensadora y una bobina evaporadora. El refrigerante se vaporiza y se convierte en líquido dentro de los serpentines, que luego se enfrían con el agua que circula a través de ellos. El proceso consiste en congelarlos a -40 grados centígrados en un tiempo muy rápido (menos de 4 horas) y luego estabilizarlos a -18º C.

Autoclave - Función

Los autoclaves se utilizan en aplicaciones principalmente de esterilización y en la industria química. Muchos autoclaves se usan para esterilizar equipos y suministros sometiéndolos a vapor de agua saturado a alta presión a 121°C durante alrededor de 15 a 20 minutos dependiendo del tamaño de la carga y el contenido. Pero, las autoclaves utilizan comúnmente calentado al vapor a 121 °C o a 134 °C. Para alcanzar esterilidad, un rato que sostiene por lo menos de 15 minutos en 121 °C o de 3 minutos en el °C 134 se requiere.

Citas

Autoclave de laboratorio – TP – laboratorio químico. (s. f.). https://www.tplaboratorioquimico.com/laboratorio-quimico/materiales-e-instrumentos-de-un-laboratorio-quimico/autoclave-de-laboratorio.html​ Fernando. (2022, 8 julio). ▷ Qué es un ultracongelador Laboratorio Función - Galileo Equipos. ▷ Aprende en Nuestro ✓ Blog de Laboratorio ✓ - Galileo Equipos. https://www.galileoequipos.com/blog/que-es-ultracongeladores-de-laboratorio/ Suministros. (2023, 10 mayo). ▷ Partes del autoclave [Cuáles hay, tipos y ejemplos]. Suministros Antón. https://www.antonsl.es/blog/partes-del-autoclave/ Kalstein. (2023). El ultracongelador: ¿Cuáles son sus fundamentos técnicos de funcionamiento? Kalstein. https://kalstein.com.mx/el-ultracongelador-cuales-son-sus-fundamentos-tecnicos-de-funcionamiento/ Academia de medicina Academia de Medicina. (2018, 10 noviembre). VIDEO El uso de la autoclave [Vídeo]. YouTube. https://www.youtube.com/watch?v=2NlVIT_vdZk Artilab Artículos y equipos para laboratorio. (2023, 24 enero). ¿CÓMO FUNCIONA EL ULTRACONGELADOR DE FROILABO? [Vídeo]. YouTube. https://www.youtube.com/watch?v=DwKIo5OLlPU
