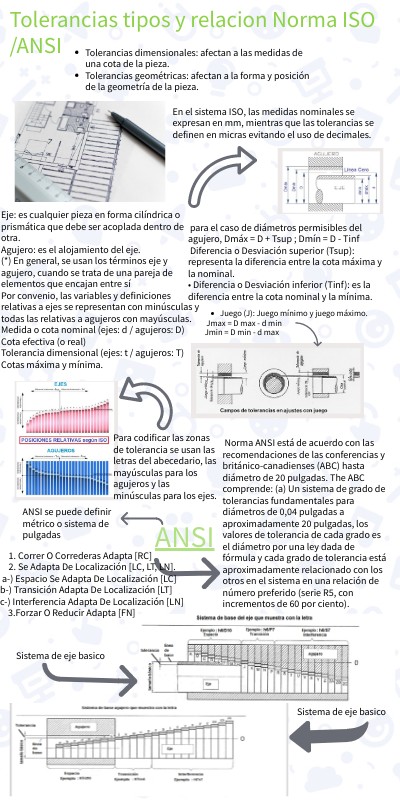

Tolerancias tipos y relacion Norma ISO /ANSI

  • Tolerancias dimensionales: afectan a las medidas de una cota de la pieza.
  • Tolerancias geométricas: afectan a la forma y posición de la geometría de la pieza.

En el sistema ISO, las medidas nominales se expresan en mm, mientras que las tolerancias se definen en micras evitando el uso de decimales.

Eje: es cualquier pieza en forma cilíndrica o prismática que debe ser acoplada dentro de otra. Agujero: es el alojamiento del eje. (*) En general, se usan los términos eje y agujero, cuando se trata de una pareja de elementos que encajan entre sí Por convenio, las variables y definiciones relativas a ejes se representan con minúsculas y todas las relativas a agujeros con mayúsculas. Medida o cota nominal (ejes: d / agujeros: D) Cota efectiva (o real) Tolerancia dimensional (ejes: t / agujeros: T) Cotas máxima y mínima.

para el caso de diámetros permisibles del agujero, Dmáx = D + Tsup ; Dmín = D - Tinf Diferencia o Desviación superior (Tsup): representa la diferencia entre la cota máxima y la nominal. • Diferencia o Desviación inferior (Tinf): es la diferencia entre la cota nominal y la mínima.

  • Juego (J): Juego mínimo y juego máximo.
Jmax = D max - d minJmin = D min - d max

Para codificar las zonas de tolerancia se usan las letras del abecedario, las mayúsculas para los agujeros y las minúsculas para los ejes.

Norma ANSI está de acuerdo con las recomendaciones de las conferencias y británico-canadienses (ABC) hasta diámetro de 20 pulgadas. The ABC comprende: (a) Un sistema de grado de tolerancias fundamentales para diámetros de 0,04 pulgadas a aproximadamente 20 pulgadas, los valores de tolerancia de cada grado es el diámetro por una ley dada de fórmula y cada grado de tolerancia está aproximadamente relacionado con los otros en el sistema en una relación de número preferido (serie R5, con incrementos de 60 por ciento).

ANSI se puede definir métrico o sistema de pulgadas

ANSI

  1. Correr O Correderas Adapta [RC]
  2. Se Adapta De Localización [LC, LT, LN].
a-) Espacio Se Adapta De Localización [LC] b-) Transición Adapta De Localización [LT] c-) Interferencia Adapta De Localización [LN] 3.Forzar O Reducir Adapta [FN]

Sistema de eje basico

Sistema de eje basico
